Cos'è il condizionamento e il desurriscaldamento del vapore?
Un desurriscaldatore inietta una quantità controllata e predeterminata di acqua in un flusso di vapore per abbassarne la temperatura. Per ottenere questo risultato in modo efficiente, il desurriscaldatore deve essere progettato e selezionato correttamente per l'applicazione. Sebbene possa sembrare semplicistico nella progettazione, il desurriscaldatore deve integrarsi con un'ampia gamma di variabili termiche e dinamiche di flusso complesse per essere efficace. Le valvole di condizionamento del vapore controllano la pressione e la temperatura del vapore combinando entrambe le funzioni in un'unica unità di controllo integrata. Queste valvole rispondono all'esigenza di un migliore controllo delle condizioni del vapore, dovuto all'aumento dei costi energetici e al funzionamento più rigoroso degli impianti. Le valvole di condizionamento del vapore garantiscono inoltre un migliore controllo della temperatura, una migliore riduzione del rumore e richiedono meno restrizioni in termini di tubazioni e installazione rispetto al desurriscaldatore equivalente.
Come funziona
Applicazioni comuni
Produzione di energia
Per competere nel mercato energetico odierno è necessario porre grande enfasi sulla capacità di utilizzare strategie multiple. Per garantire il funzionamento a pieno carico nelle ore di punta giornaliere, al fine di massimizzare i profitti e consentire la disponibilità dell'impianto, si ricorre a un funzionamento ciclico più intenso, a un avvio e arresto giornalieri e a velocità di rampa più elevate.
Industrie degli idrocarburi e petrolchimiche
La temperatura è controllata in modi diversi in un impianto di processo. I metodi più comuni per controllare la temperatura sono l'uso di scambiatori di calore e vapore di processo. Il vapore di processo deve essere condizionato fino a un punto prossimo alla saturazione, dove viene trasformato in un mezzo più efficiente per il trasferimento di calore. Un'attrezzatura opportunamente selezionata garantirà la massima disponibilità, affidabilità e redditività dell'impianto.

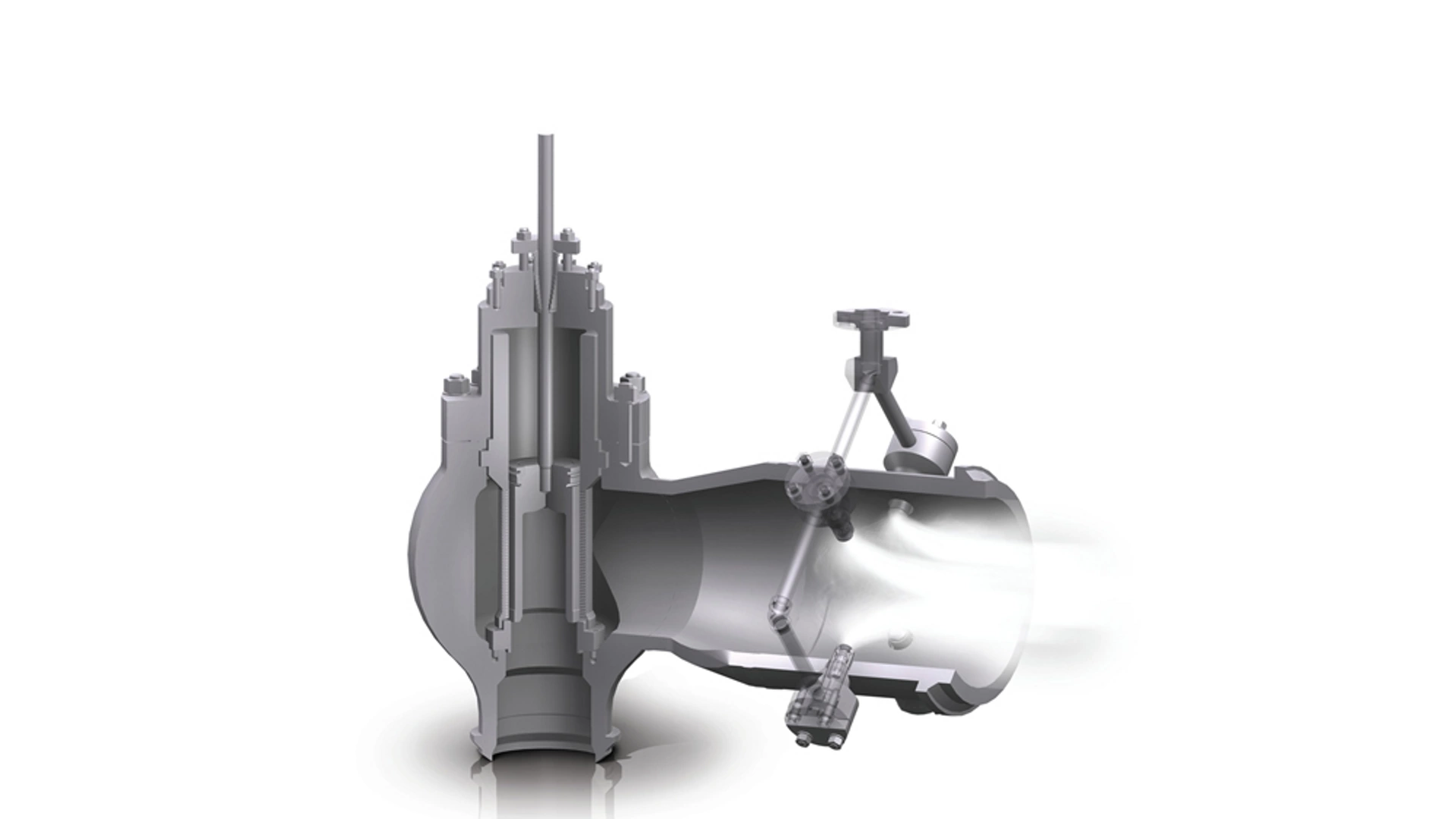

Valvola di condizionamento del vapore
La valvola di condizionamento del vapore incorpora un collettore di acqua nebulizzata a valle della sua fase di riduzione della pressione. Il collettore è dotato di ugelli di spruzzatura a geometria variabile attivati dalla contropressione che massimizzano la miscelazione e la rapida vaporizzazione dell'acqua spruzzata

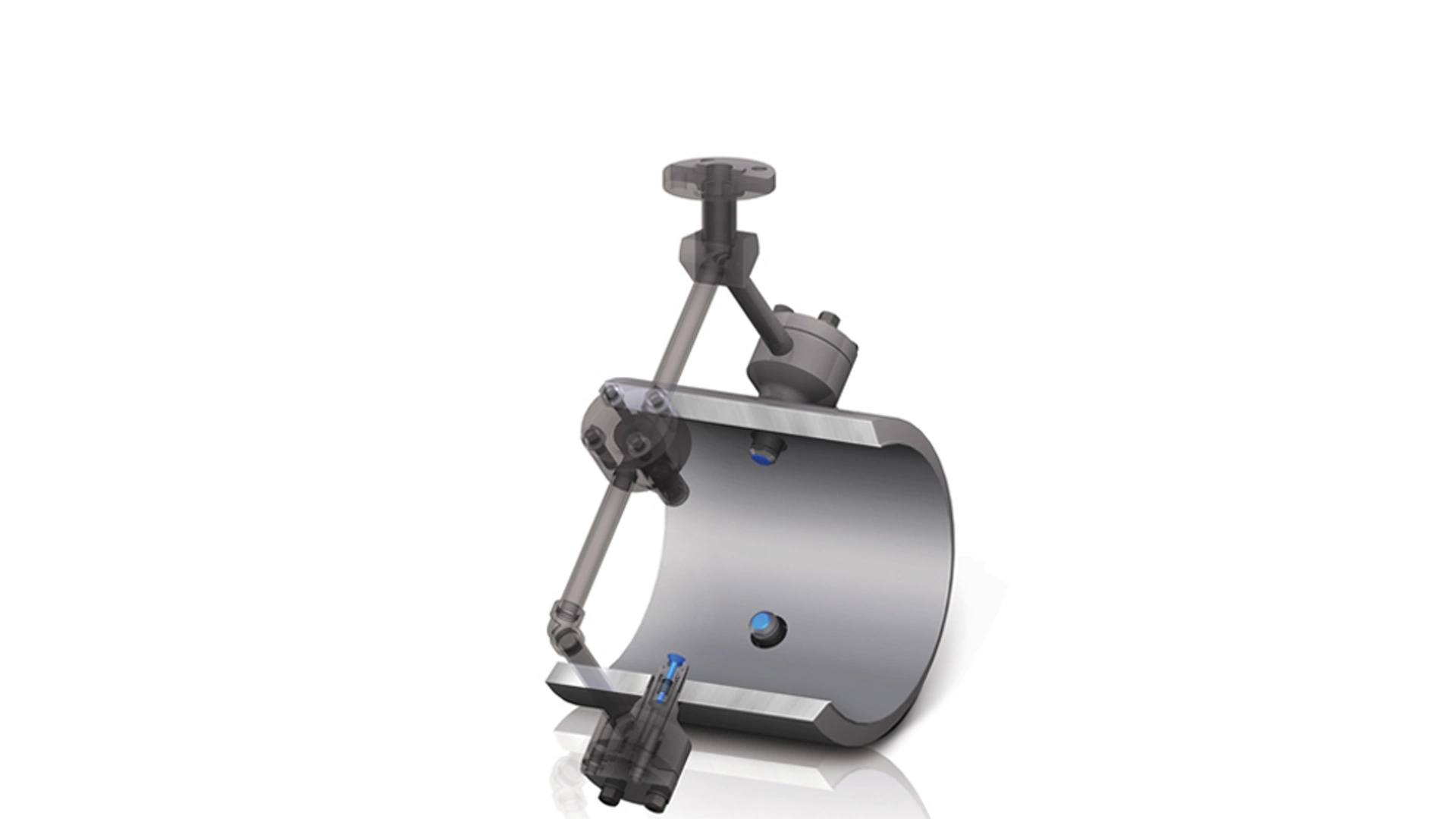

Attemperatore a vapore
Un attemperatore a vapore viene normalmente utilizzato nel servizio di caldaie di potenza dove è richiesto solo il controllo della temperatura, o quando un'applicazione richiede una separazione delle funzioni di riduzione della pressione e di desurriscaldamento. Il raffreddatore a vapore è dotato di un collettore di alimentazione dell'acqua che fornisce il flusso di acqua di raffreddamento a una serie di ugelli spruzzatori singoli installati nella parete del tubo della sezione di uscita. Il risultato è una nebulizzazione fine iniettata radialmente nell'elevata turbolenza del flusso assiale di vapore.
Design dei desurriscaldatori
Progettazione dell'ugello a geometria fissa
Un semplice desurriscaldatore a nebulizzazione meccanica con ugelli spruzzatori singoli o multipli a geometria fissa.
Design dell'ugello a geometria variabile
Progettata con uno o più ugelli spruzzatori a geometria variabile attivati dalla contropressione, questa unità è in grado di gestire applicazioni che richiedono il controllo di variazioni di carico moderate.

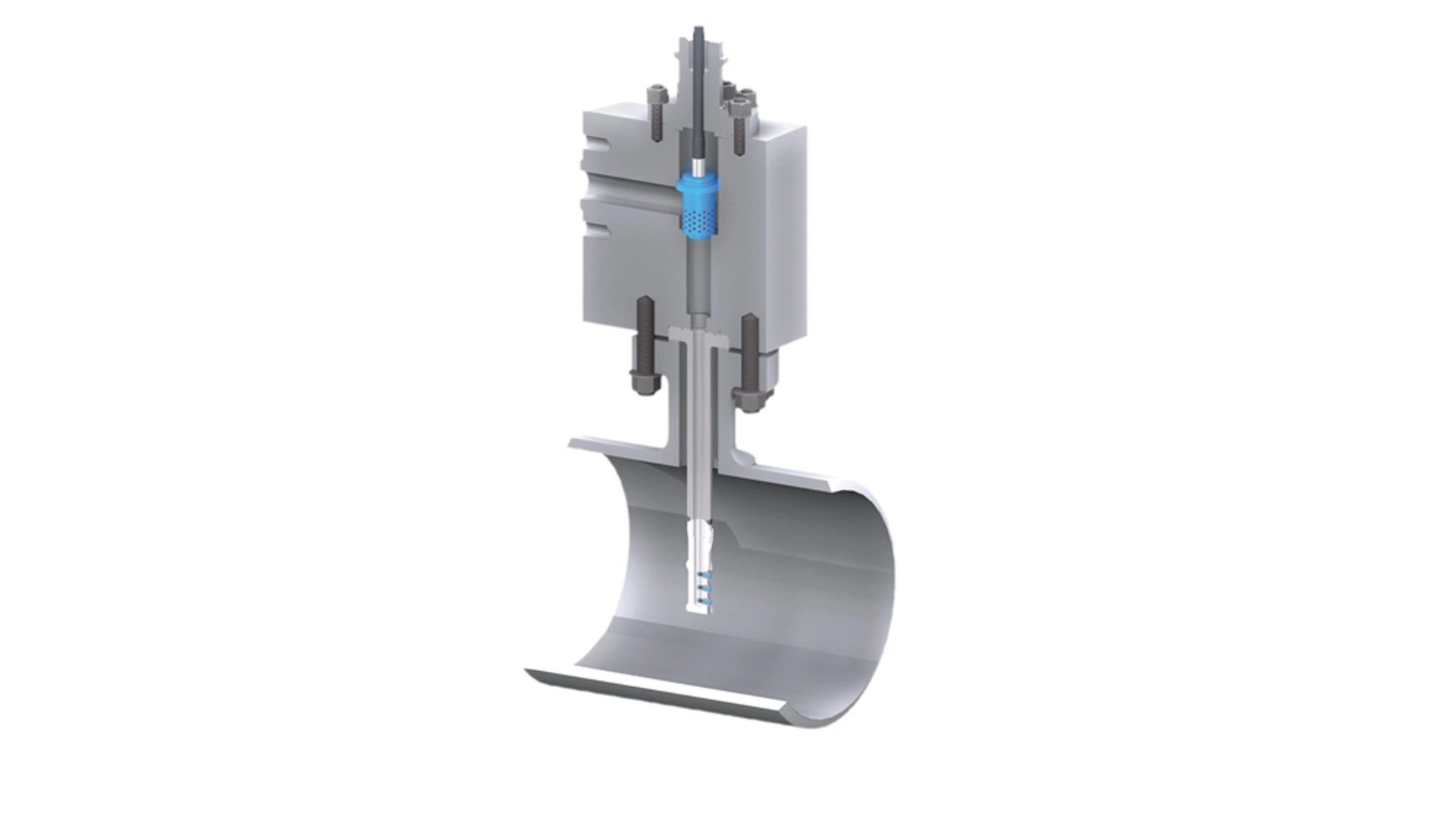

Design autonomo
Questo design combina il design dell'ugello a geometria variabile con un elemento di controllo del flusso d'acqua che agisce come una valvola di spruzzo d'acqua. Il tutto è progettato per ridurre al minimo i vincoli di spazio e le modifiche alle tubazioni necessarie nelle installazioni esistenti. Mostrato a destra.
