Solutions de vannes de régulation Joule-Thomson

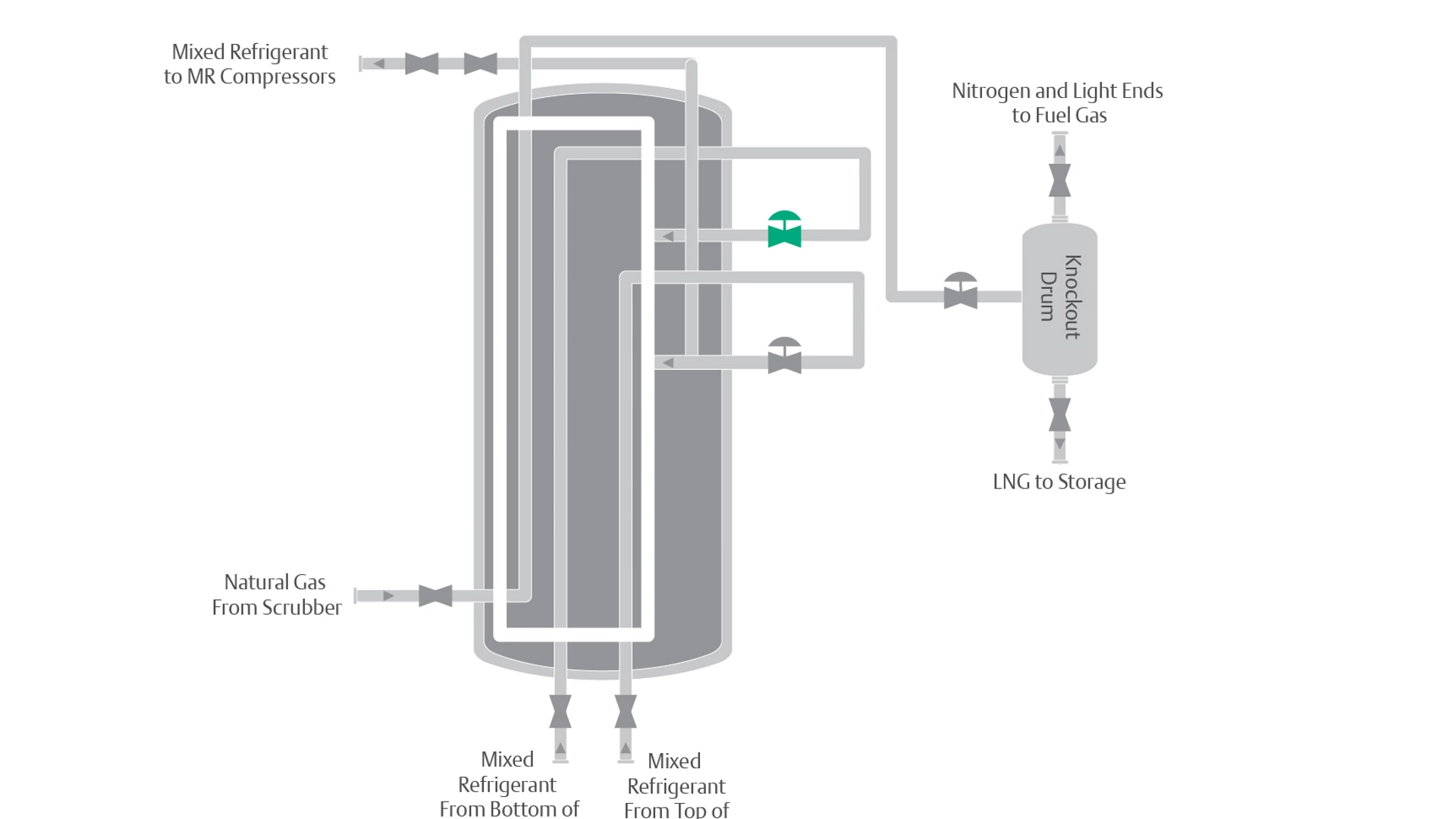

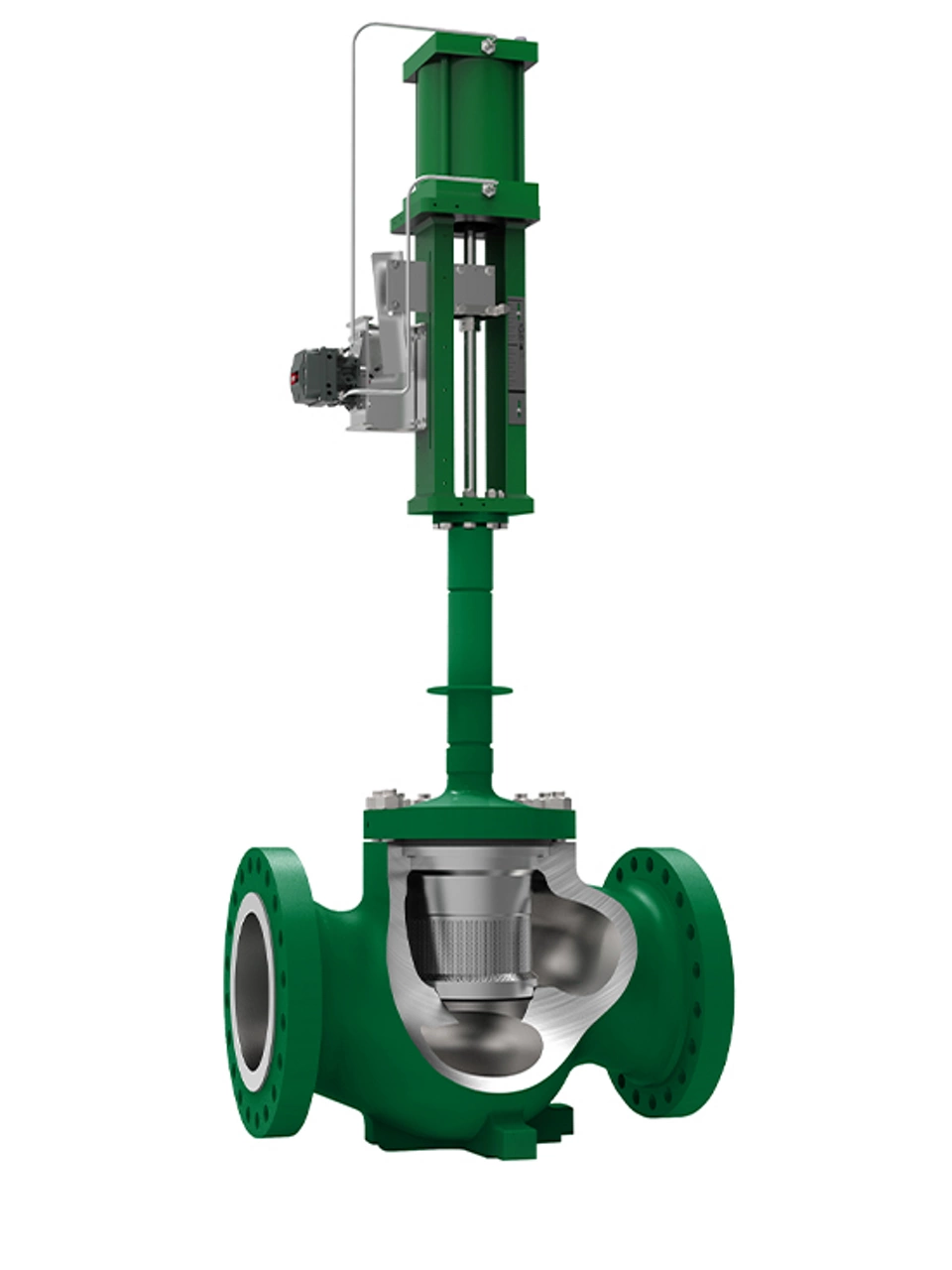

Lorsque le réfrigérant mélangé se déplace dans les tubes entre l’entrée de l’échangeur de chaleur principal et la vanne Joule-Thomson chaude, il perd sa chaleur au profit des fluides réfrigérants mélangés plus froids qui se déplacent à contre-courant dans l’enveloppe. Par conséquent, lorsque le réfrigérant mélangé atteint l’entrée de la vanne Joule-Thomson chaude dans la section inférieure de l’échangeur de chaleur principal, il se trouve généralement à des températures cryogéniques avoisinant −200 °F (−130 °C). Le fluide réfrigérant mélangé qui s’écoule dans la vanne peut se transformer en liquide et en vapeur à la sortie de la vanne. Il convient de sélectionner des éléments internes appropriés. Il est préférable d’utiliser des vannes cryogéniques équilibrées. Si un pourcentage important de réfrigérant par volume est converti en vapeur lorsque la vanne subit une perte de charge pour pulvériser les faisceaux, le trou percé ou les éléments internes fendus dans une direction ascendante sont utilisés pour éliminer le bruit, les vibrations et l’érosion associés à la vaporisation instantanée.
