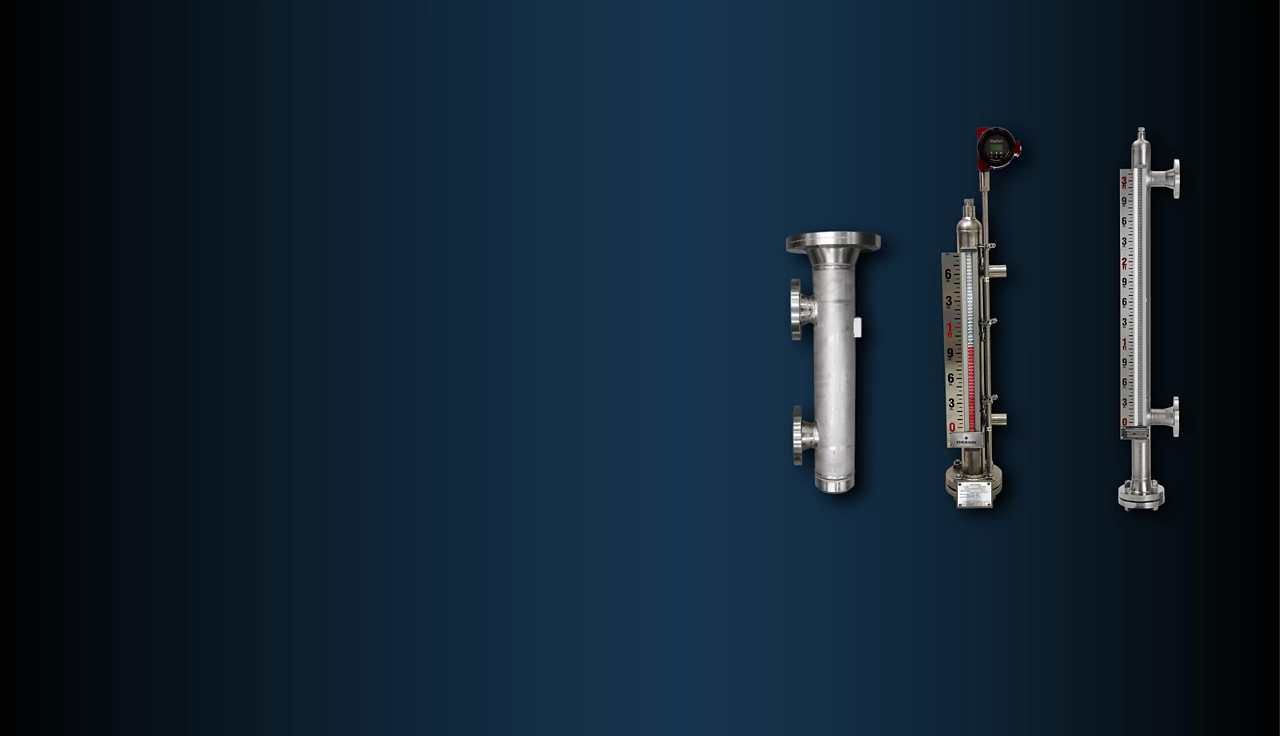

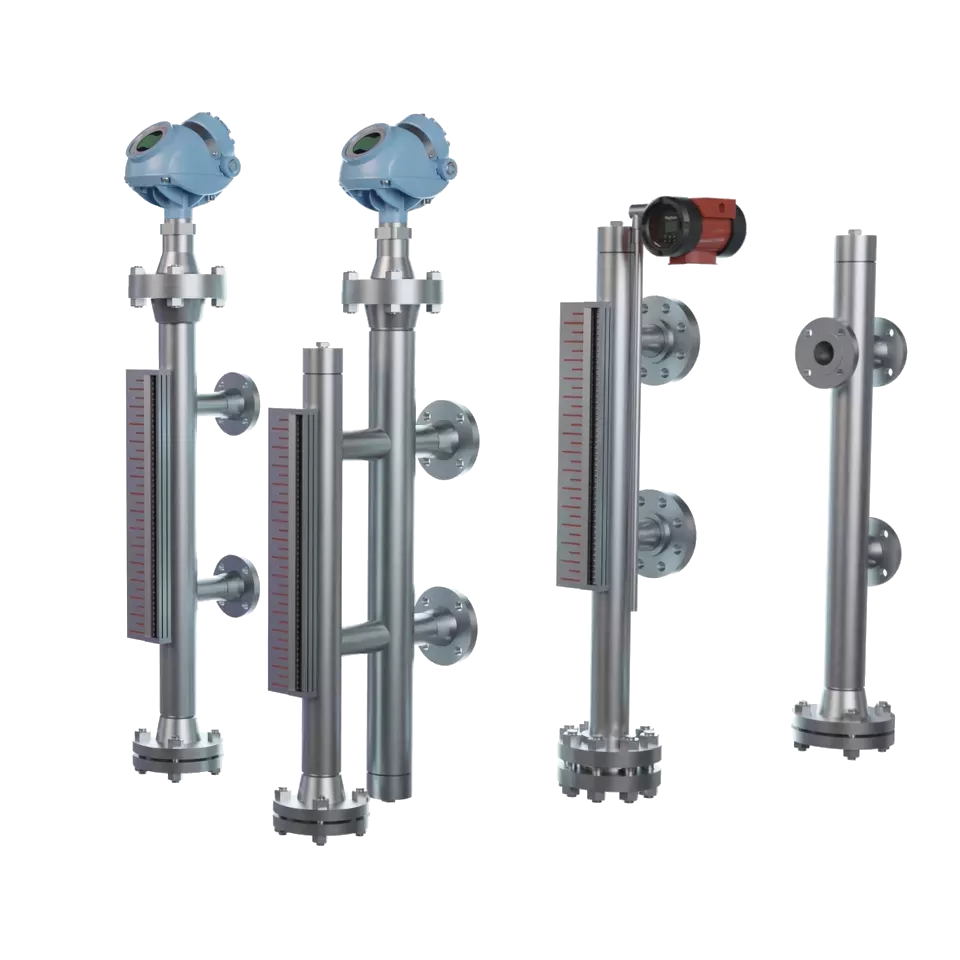

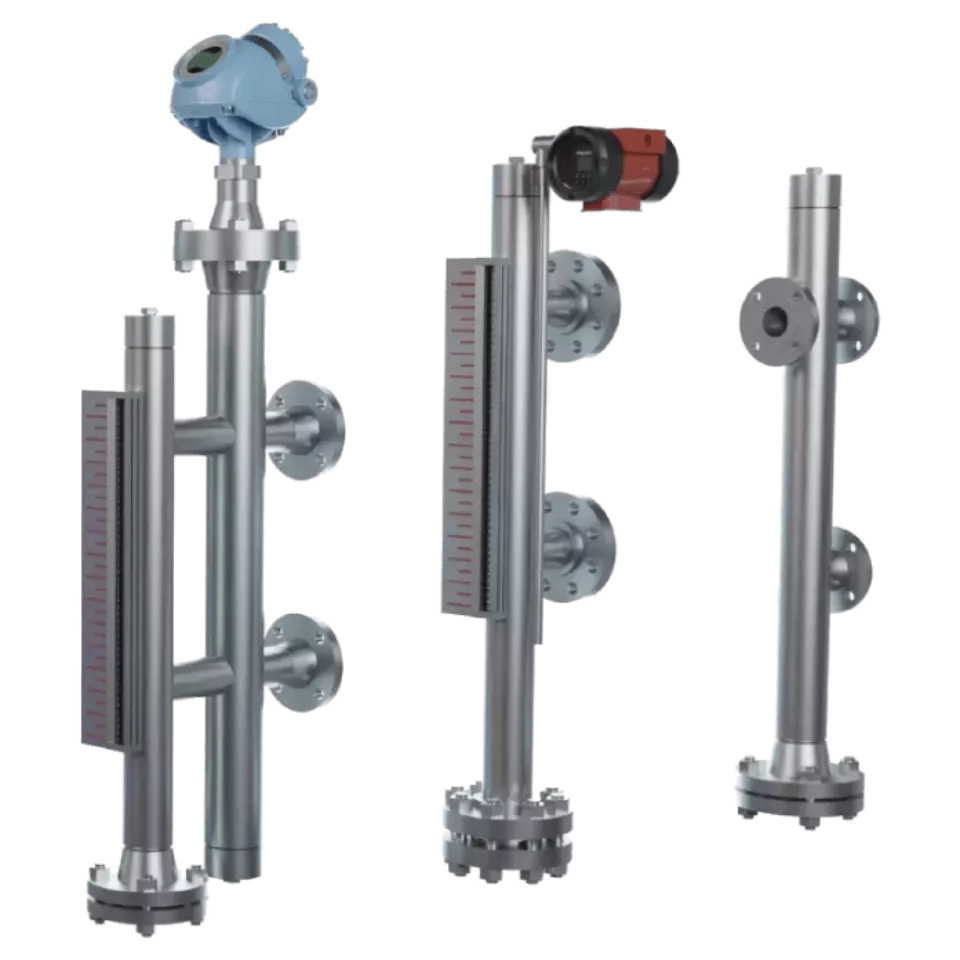

Instruments de niveau magnétiques

Les indicateurs de niveau magnétiques utilisent le principe du couplage magnétique. Un flotteur contenant un aimant permanent se déplace verticalement avec le niveau de liquide à l’intérieur de la chambre. À l’extérieur de la chambre, un indicateur visuel – une colonne de drapeaux rotatifs – réagit à l’aimant du flotteur, affichant le niveau avec précision, sans contact direct avec le fluide du procédé.​

​

• Sécurité renforcée : pas d’exposition directe du verre aux fluides de procédé.​

• Maintenance réduite : l’indicateur visuel ne comporte aucune pièce mobile et les systèmes à flotteur sont durables.​

• Haute visibilité : les indicateurs sont lisibles à distance.​

• Système étanche : idéal pour les environnements dangereux ou sous pression.​

• Personnalisables : peuvent être équipés de transmetteurs et de commutateurs pour la surveillance à distance ou les alarmes.​​

Oui. Les instruments de niveau magnétiques sont souvent privilégiés pour les applications à haute pression et haute température, en particulier lorsqu’ils sont fabriqués avec des matériaux tels que l’acier inoxydable ou des alliages spéciaux. De nombreux instruments sont conçus pour des pressions allant jusqu’à la classe ANSI 2500 et des températures pouvant atteindre 400 °C (752 °F) ou plus, selon la construction et les certifications.​​

Les instruments de niveau magnétiques peuvent mesurer une large gamme de fluides, notamment :​

• Liquides propres​

• Produits chimiques corrosifs (avec sélection appropriée des matériaux)​

• Liquides visqueux ou sales ​

• Liquides cryogéniques et en ébullition​

Ils ne conviennent pas aux solides ni aux boues très épaisses, qui peuvent gêner le déplacement du flotteur.​​

Absolument. La plupart des indicateurs de niveau magnétiques modernes peuvent être associés à :​

• Transmetteurs radar à chaîne Reed ou à ondes guidées pour une sortie de niveau continue (4–20 mA, HART, etc.)​

• Commutateurs magnétiques pour alarmes de niveau haut/bas​

• Afficheurs numériques ou systèmes de contrôle-commande pour intégration aux réseaux SCADA/SNCC de l’usine​​

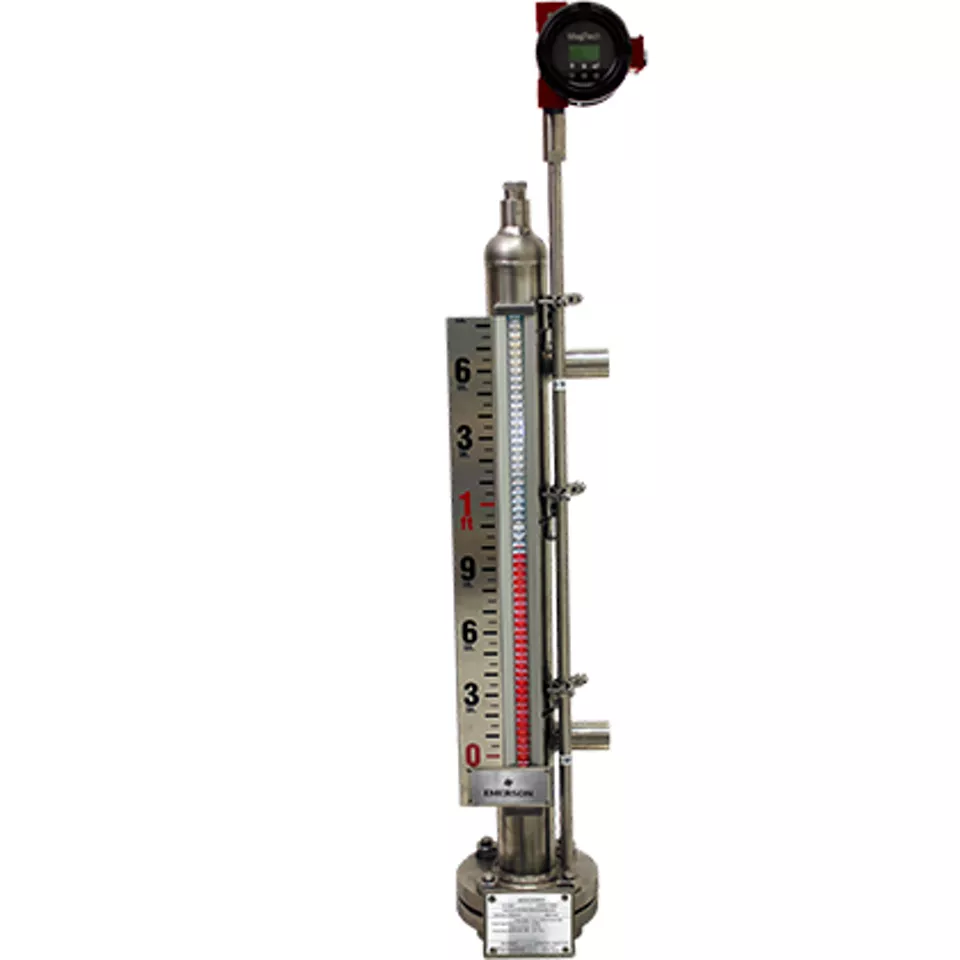

Le Magtech MLT est un transmetteur de niveau qui fournit une mesure de niveau continue et de haute précision. Il peut être monté à l’extérieur ou inséré directement dans la cuve ou dans la chambre de mesure. Un transmetteur fournit un signal 4-20 mA ou un signal numérique aux systèmes de contrôle-commande et est associé à un indicateur de niveau magnétique qui fournit l’indication visuelle locale au niveau de la cuve ou de la chambre de mesure.

• Pas d’exposition directe du verre (plus sûr que les voyants) ​

• Maintenance réduite et longue durée de vie ​

• Mesure redondante lorsque l’instrument de mesure est associé à un radar ou à des transmetteurs ​

• Indication visuelle claire même dans des environnements difficiles ​

• Adapté aux applications haute température et haute pression

Oui, les MLI peuvent être combinés avec un radar à ondes guidées, un radar sans contact, ou des transmetteurs magnétostrictifs comme le MLT pour une mesure de niveau redondante ou améliorée.

La chambre de mesure Rosemount 9935 est une chambre à haute intégrité conçue pour abriter un flotteur utilisé avec des indicateurs et transmetteurs de niveau magnétiques. Elle garantit des mesures sûres et isolées dans les applications sous pression ou dangereuses et prend en charge l’intégration avec des technologies radar ou magnétostrictives.

Un indicateur de niveau magnétique est un appareil qui utilise un flotteur et un couplage magnétique pour fournir une représentation visuelle du niveau de liquide sans contact direct avec le fluide mesuré.

Voici ce qu’offre la mesure de niveau magnétique :​

• Fonctionnement non invasif​
• Sécurité renforcée​
• Exigences de maintenance faibles​
• Performances fiables dans les environnements difficiles

Utilisez des instruments de niveau magnétiques lorsque vous avez besoin :​

• d’une indication sûre du niveau dans des environnements à haute pression ou corrosifs,​
• d’une alternative nécessitant peu de maintenance des jauges visuelles,​
• d’une indication visuelle locale avec surveillance à distance possible.

Oui, les instruments de niveau magnétiques peuvent être associés à des transmetteurs radar à ondes guidées, à des transmetteurs radar sans contact et à des commutateurs pour assurer une surveillance continue du niveau, des alarmes et une intégration dans les systèmes de contrôle-commande.
