Verständnis von Regelventilgeräuschen
Ventile, die Flüssigkeiten und Gase mit hohen Differenzdrücken regeln, können wesentlich zum Umgebungsgeräuschpegel beitragen. Die Geräuschentwicklung kann auf drei grundlegende Phänomene zurückgeführt werden: mechanischen Schwingungen von Ventilkomponenten, turbulenter Gasdurchfluss (aerodynamisches Geräusch) oder durch Kavitation in der Flüssigkeit (hydrodynamisches Geräusch). Wenn die Geräuschentwicklung im Regelventil nicht bekämpft wird, kann dies zu Problemen mit der Prozessregelung führen, Sicherheitsrisiken für das Personal verursachen und kostspielige Reparaturen an Ventilen, Rohrleitungen, anderen Instrumenten und umliegenden Geräten erforderlich machen.

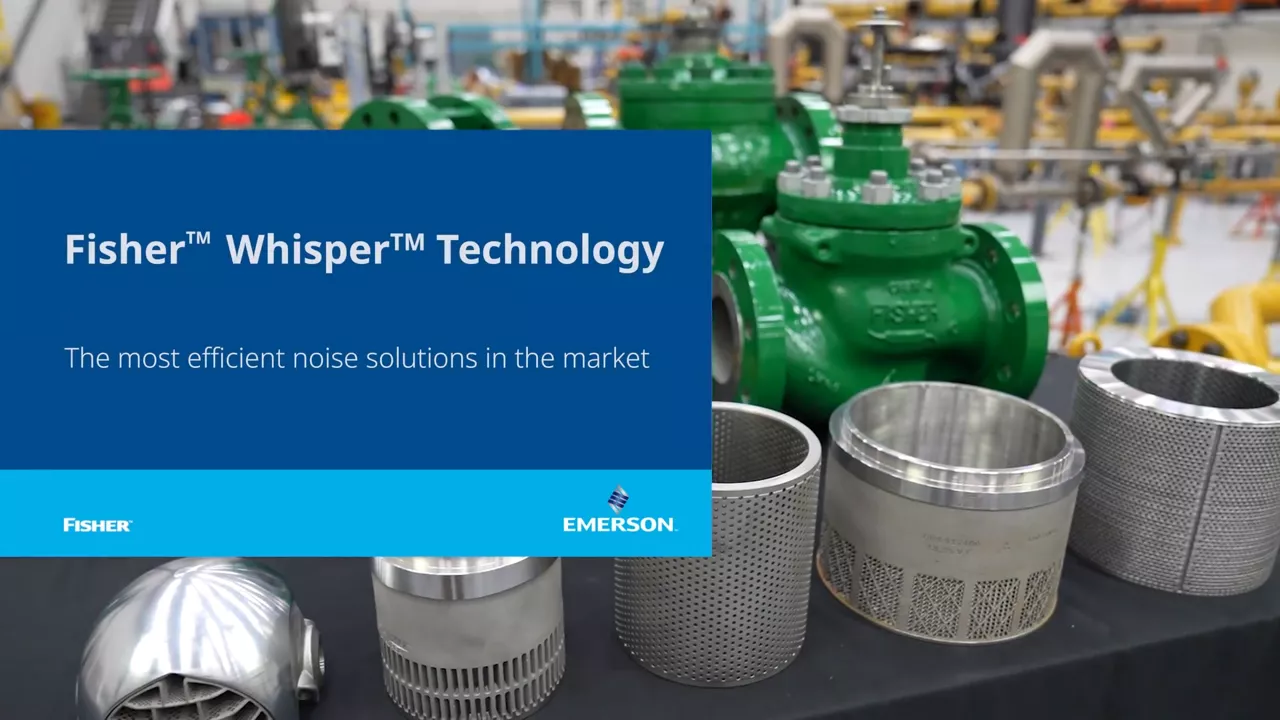

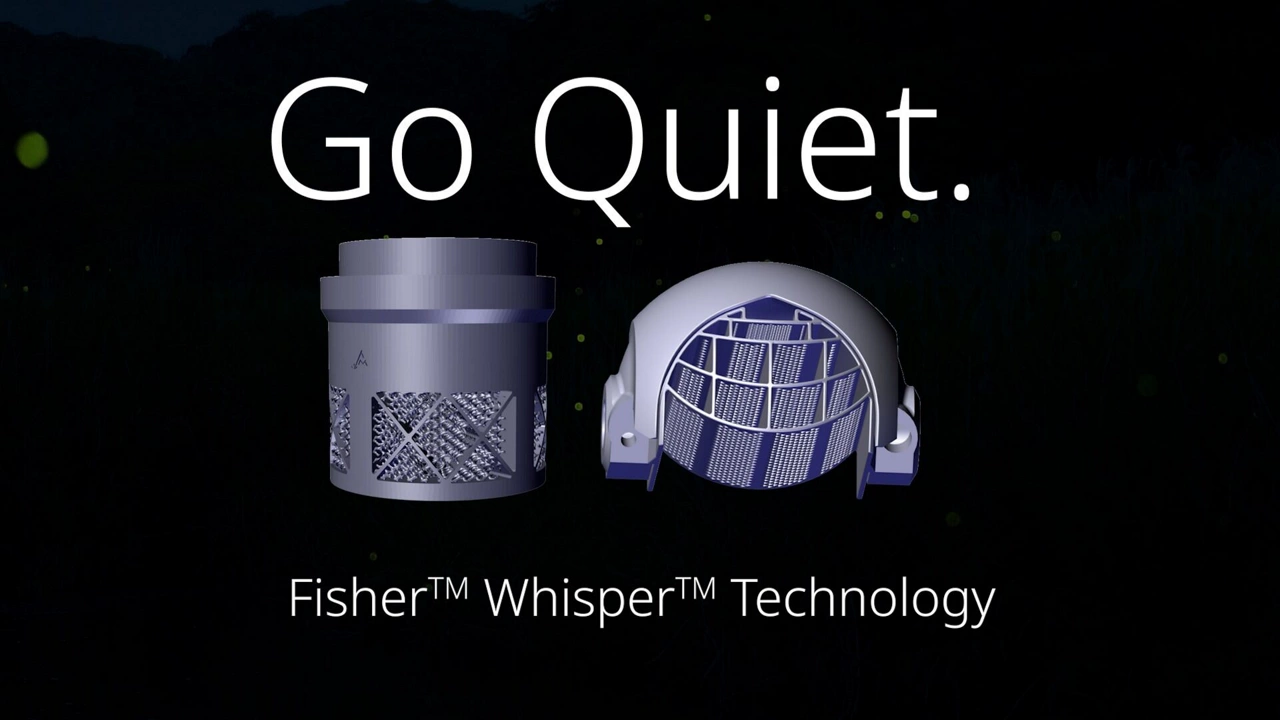

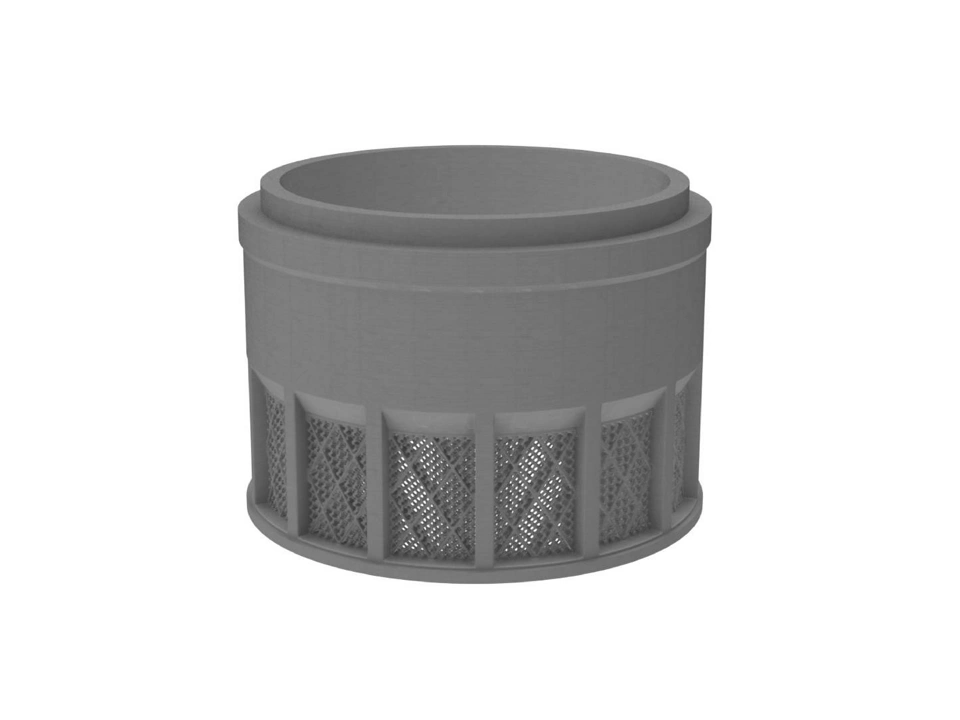

Fisher™ Whisper™ NXG Innengarnitur
Die Fisher Whisper NXG Innengarnitur für Durchlassventile ermöglicht die Verwendung kleinerer Ventile in Bereichen, in denen bisher die Kapazität begrenzt war. Die Geräuschdämmung wird nicht beeinträchtigt und die Durchflusskapazität im Vergleich zur marktüblichen um 20 % gesteigert.

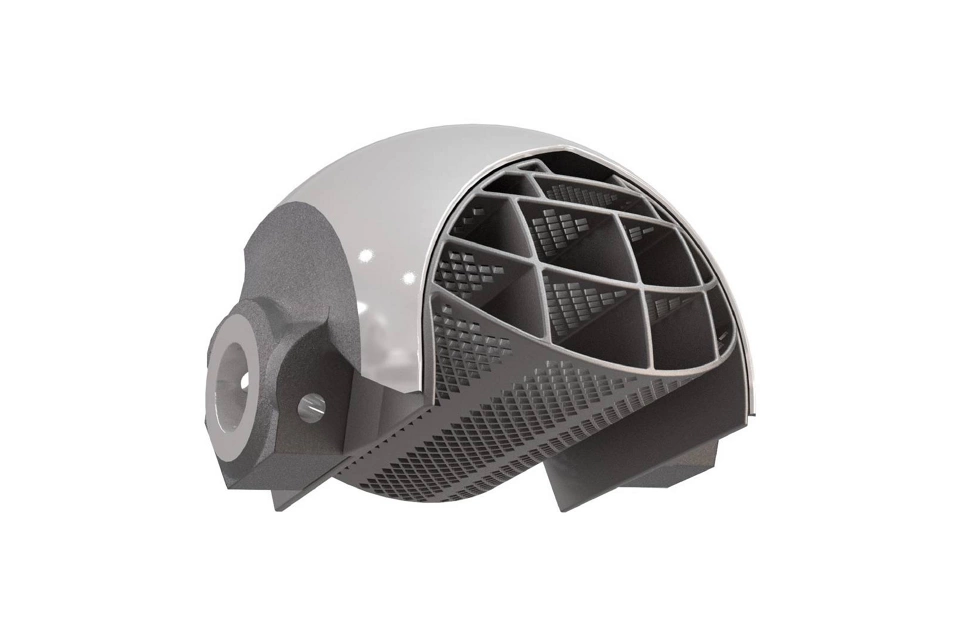

Fisher™ Whisper™ NXV Innengarnitur
Die Fisher Vee-Ball-Regelventile (V150, V200 und V300) mit Whisper NXV Innengarnitur kombinieren die Effizienz eines Drehstellventils mit der akustischen Dämpfungsfähigkeit der Whisper Technologie und bieten so eine verbesserte Leistung bei Anwendungen, bei denen aerodynamische Geräusche ein Problem darstellen.
Informationsquellen
Prinzipien der Geräuschentwicklung von Regelventilen
Geräuschminderung
Die zwei grundlegenden Ansätze für die Minderung von Ventilgeräuschen sind die Behandlung an der Quelle bzw. im Pfad. Die Behandlung an der Quelle verhindert übermäßige Geräusche, die andernfalls innerhalb des Regelventils erzeugt würden, während die Behandlung im Pfad die Geräusche reduziert, nachdem sie erzeugt wurden.
Zu den gebräuchlichen Behandlungen an der Quelle gehören geräuschmindernde Regelventil-Innengarnituren, Inline-Diffusoren und Ausblasdiffusoren, die Turbulenzen minimieren. Zu den typischen Behandlungen im Pfad gehören das Erhöhen der Rohrstärke, das Hinzufügen akustischer oder thermischer Isolation oder das Hinzufügen von Inline-Rohrschalldämpfern.
Geräuschminderung bei Stellventilen

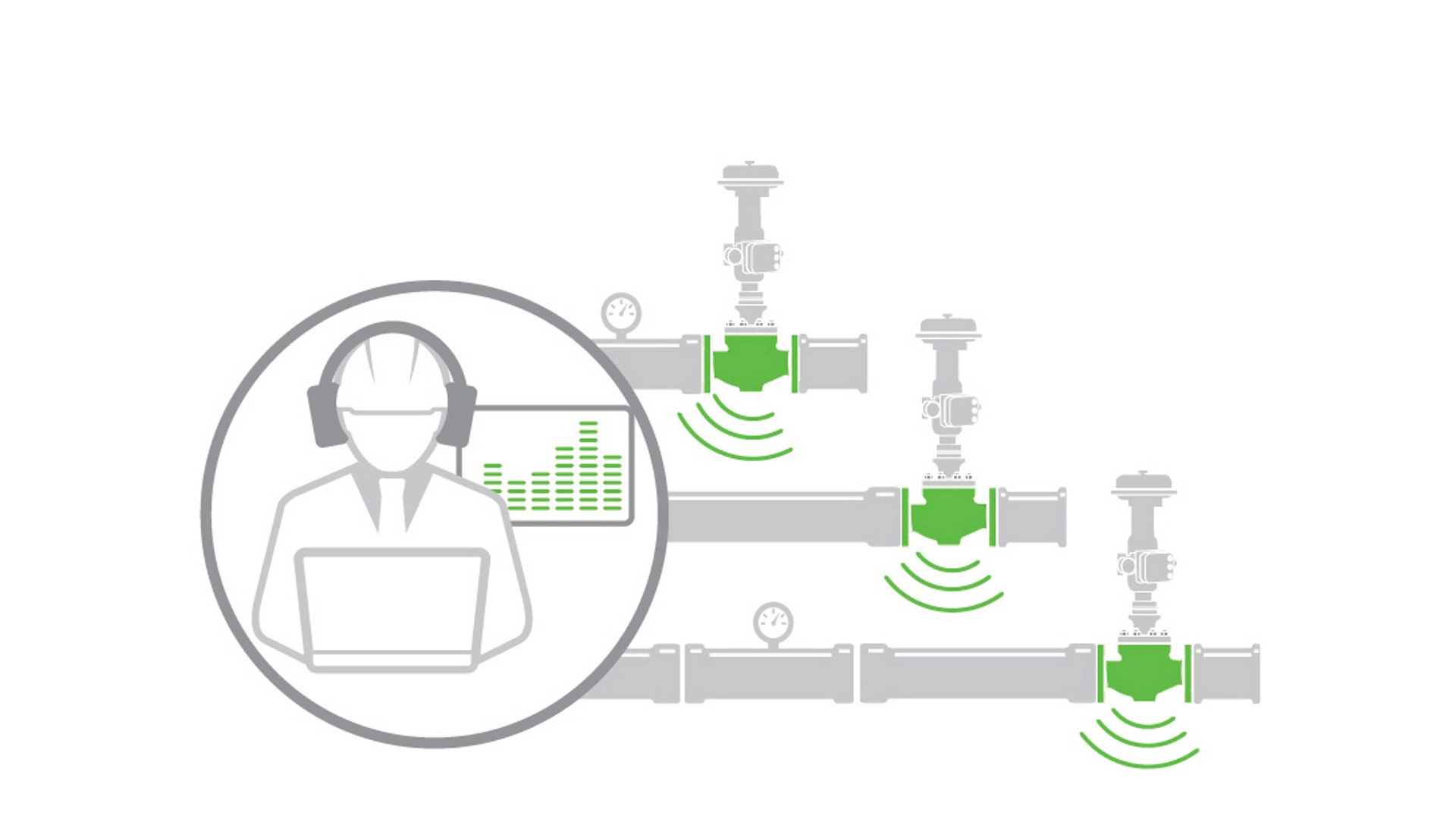

Korrekte Auslegung von Ventilen
Die korrekte Auslegung von Ventilen ist für die Minderung des Ventilgeräusches entscheidend. Ein unangemessen dimensioniertes Ventil kann Geräuschprobleme verursachen. Emerson verfügt über standardmäßige Auslegungstechniken und Auswahlkriterien zur Berücksichtigung von Faktoren, die Ventilgeräusche verursachen. Somit können Sie sich darauf verlassen, dass unsere Produkte erwartungsgemäß in Ihrer Anlage funktionieren.
