Proteção contra sobrepressão para gás, vapor, líquido e duas fases com um design simples

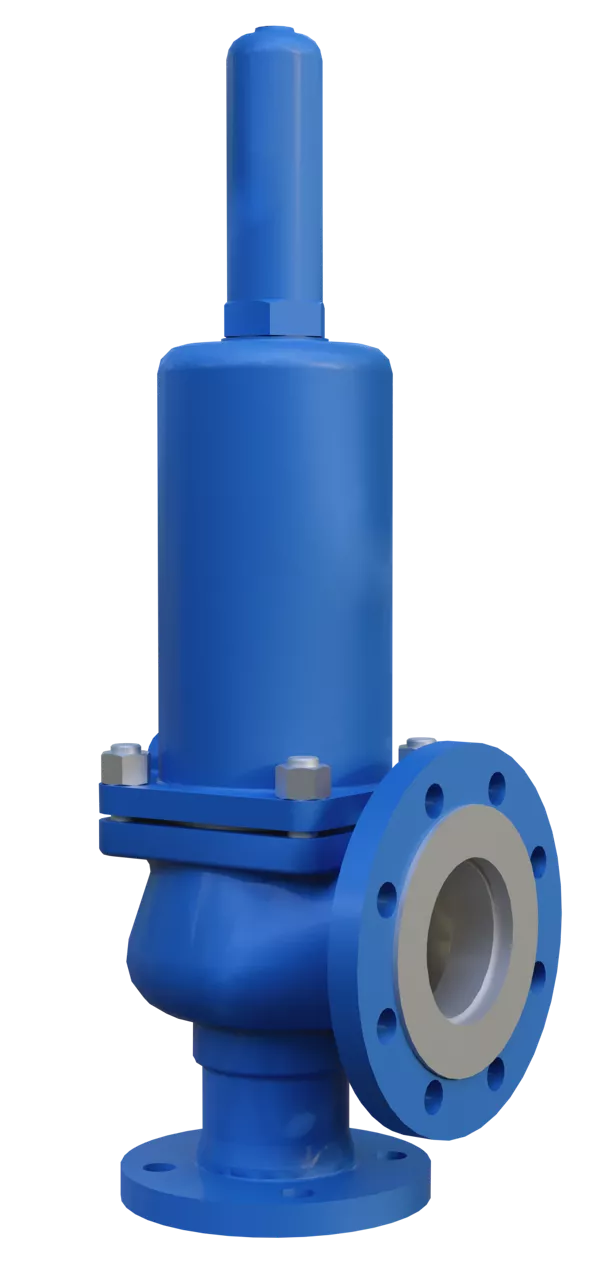

A válvula de alívio de pressão Crosby série EM fornece proteção contra sobrepressão de aplicações muito básicas às mais exigentes.
Com base em 150 anos de experiência em engenharia e aplicação, seu design versátil e resistente a torna uma solução comprovada em todas as aplicações industriais.
VÁLVULAS DE SEGURANÇA DE PRESSÃO ACIONADAS POR MOLA CROSBY SÉRIE EM
Design simples com muitas capacidades
Castelo fechado convencional, castelo aberto ou foles balanceados
OMNI-Trim®
OMNI-Trim®: funciona com gás, líquido e duas fases
Vedação da sede melhorada
No máximo, 50% do vazamento permitido pela API 527.
Ação “pop”:
Proteção contra sobrepressão rápida e precisa.
Vazão total
Vazão total dentro de 5% de sobrepressão
Fole balanceado
Design de fole balanceado para operação confiável com contrapressão.
Design simples e modular:
Otimize o inventário de peças de reposição e reduza o custo.
Elevação restrita
Elevação restrita com um único anel reduzindo os riscos associados a uma válvula superdimensionada.
Design simples com muitas capacidades
Aplicações selecionadas
Use o CDTP em seu favor
Se existir contrapressão variável sobreposta, você deve usar uma válvula balanceada EMB.
Embora uma EMC convencional pudesse ser usada:
Ruído das válvulas de segurança
- Várias válvulas menores
- Tubos de escape mais grossos
- Isolamento
- Barreiras de som
- Silenciadores
Válvulas de segurança como a Crosby EM aliviam rapidamente a pressão através de um único conjunto de disco de bocal, na maioria das vezes em velocidade sônica, causando ruído extremo.
Uma EMC DN50 a 20 bar pode atingir 116 dB a 30 m de distância.
O ruído não pode ser reduzido dentro da válvula, mas as opções de mitigação podem incluir:
Lembre-se, a ativação da válvula de segurança é rara e sempre acidental.
EN ISO 4126 ou norma API 520?
- Gás: tanto EN quanto API produzem resultados idênticos, apesar de coeficientes diferentes.
- Líquido: para baixa sobrepressão (<20%), ambas as normas fornecem resultados semelhantes. Com contrapressão significativa, a API responde pela redução da elevação e da vazão (K
- Vapor: a API usa uma fórmula mais adequada para vapor de processo saturado.
A EN ISO 4126-7 fornece métodos de dimensionamento para válvulas de segurança que lidam com gás, líquido e vapor. Ela está em harmonia com a Diretiva de equipamentos de pressão da UE (PED 2014/68/UE), mas o uso de normas EN não é obrigatório para conformidade com a Diretiva de equipamentos de pressão. Da mesma forma, a norma API 520 não é necessária para a conformidade com o código de pressão de recipientes ASME. Em última análise, a escolha da norma cabe ao usuário.
A EN suporta todas as aplicações e usa um método mais detalhado com propriedades específicas do vapor, o que pode resultar em diferentes resultados de dimensionamento. Por fim, a API 520 com API 526 oferece dados genéricos “eficazes” para dimensionamento inicial. A EN ISO 4126 requer dados certificados da válvula para todos os cálculos.
Vazão de duas fases
Para descargas atmosféricas, uma válvula Crosby™ EMC convencional normalmente é suficiente.
No entanto, na vazão de 2 fases, o líquido intermitente dentro do corpo da válvula pode criar contrapressão superior a 30% da pressão definida mesmo sem a tubulação de escape. Isso compromete o desempenho da EMC.
Com a contrapressão imprevisível, uma válvula equilibrada EMB é a escolha mais segura e confiável para aplicações de 2 fases.
