O que é condicionamento e dessuperaquecimento de vapor?
Um dessuperaquecedor injeta uma quantidade controlada e predeterminada de água na vazão de vapor, reduzindo sua temperatura. Para que isso ocorra de maneira eficaz, o dessuperaquecedor deve ser projetado e selecionado corretamente para a aplicação. Apesar da aparente simplicidade no design, o dessuperaquecedor deve integrar uma ampla gama de variáveis térmicas e de vazão dinâmicas complexas para ser eficiente. As válvulas de condicionamento de vapor controlam a pressão e a temperatura do vapor ao combinar as duas funções com uma unidade de controle integral. Essas válvulas atendem à necessidade de melhorar o controle das condições de vapor resultantes dos elevados custos de energia e rigorosa operação da planta. As válvulas de condicionamento de vapor também fornecem melhor controle de temperatura, redução de ruídos aprimorada e exigem menores restrições de tubulação e instalação do que um dessuperaquecedor equivalente.
Como funciona?

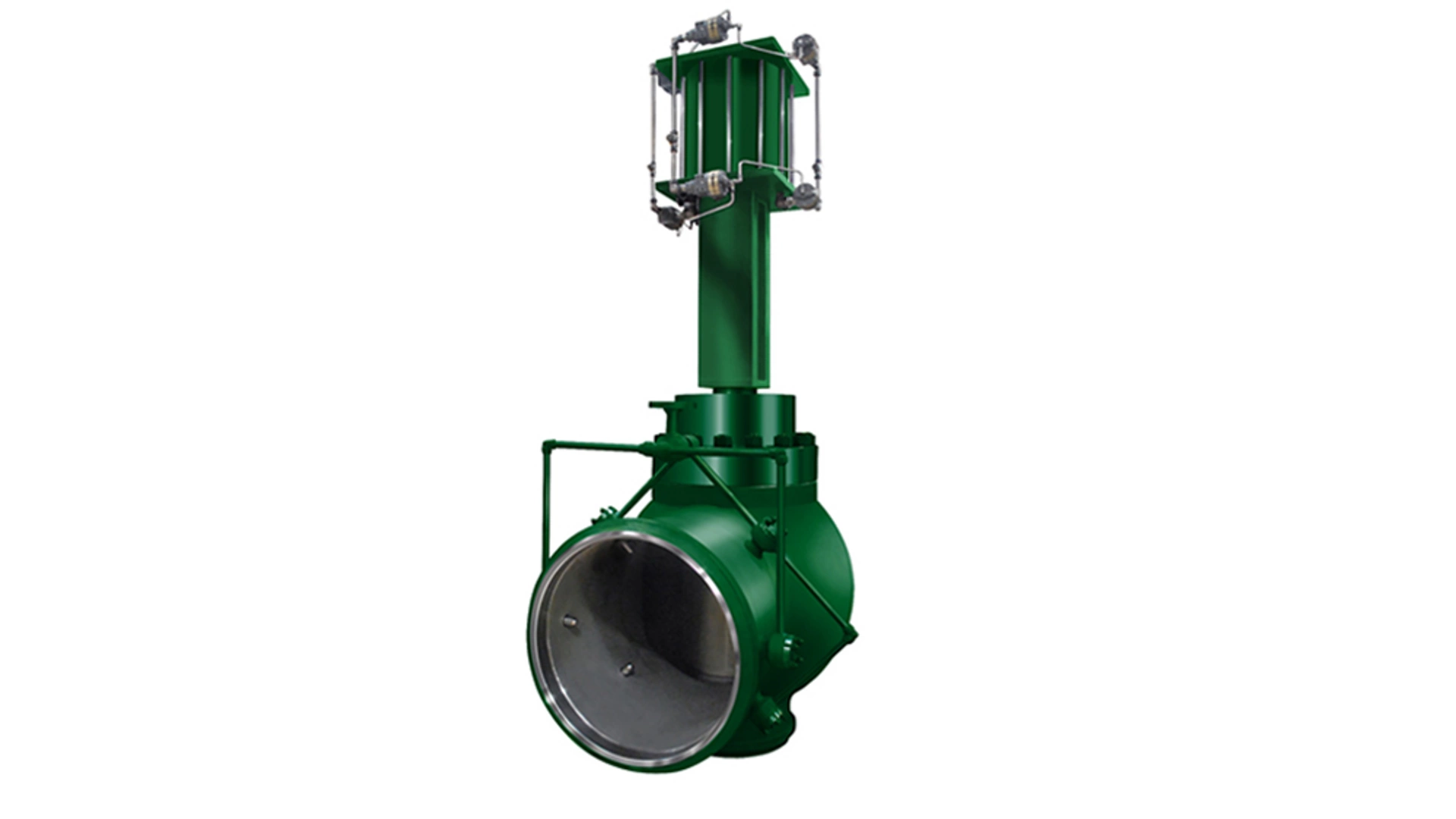

Aplicações comuns

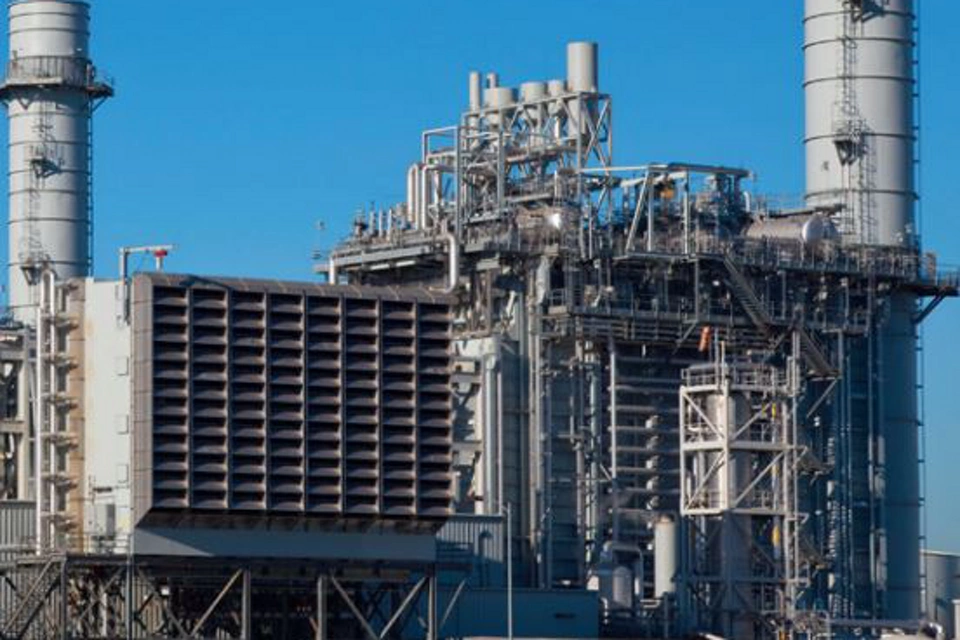

Geração de energia
Competir no atual mercado de energia exige forte ênfase na capacidade de utilizar múltiplas estratégias. Aumento da operação cíclica, início/parada diária e taxas de elevação mais rápidas usadas para garantir a operação de carga completa nos horários de pico diários para maximizar o lucro e possibilitar a disponibilidade da planta.
Indústrias petroquímicas e de hidrocarboneto
Em um ambiente de planta de processo, a temperatura é controlada de várias formas. As mais comuns de controlar a temperatura envolvem o uso de trocadores de calor e vapor de processo. O vapor de processo deve ser condicionado até um ponto próximo à saturação, em que é transformado em um meio mais eficiente para transferir calor. O equipamento selecionado de forma correta garante a confiabilidade, a lucratividade e a disponibilidade ideal da planta.

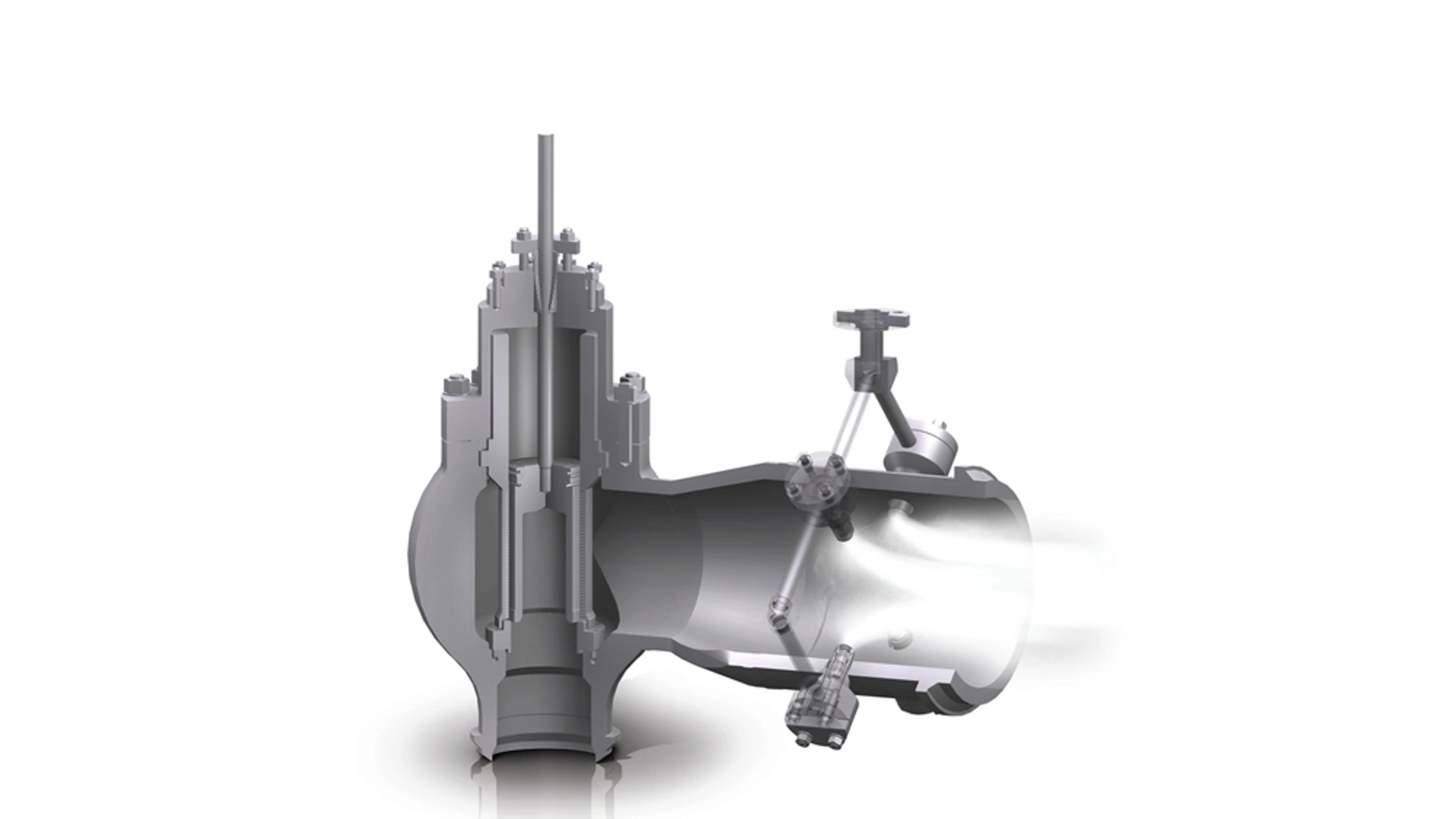

Válvula de condicionamento de vapor
A válvula de condicionamento de vapor incorpora um manifold de pulverização de água a jusante da etapa de redução de pressão. O manifold apresenta geometria variável, bocais de pulverização ativados por contrapressão que maximizam a mistura e a vaporização rápida da água pulverizada

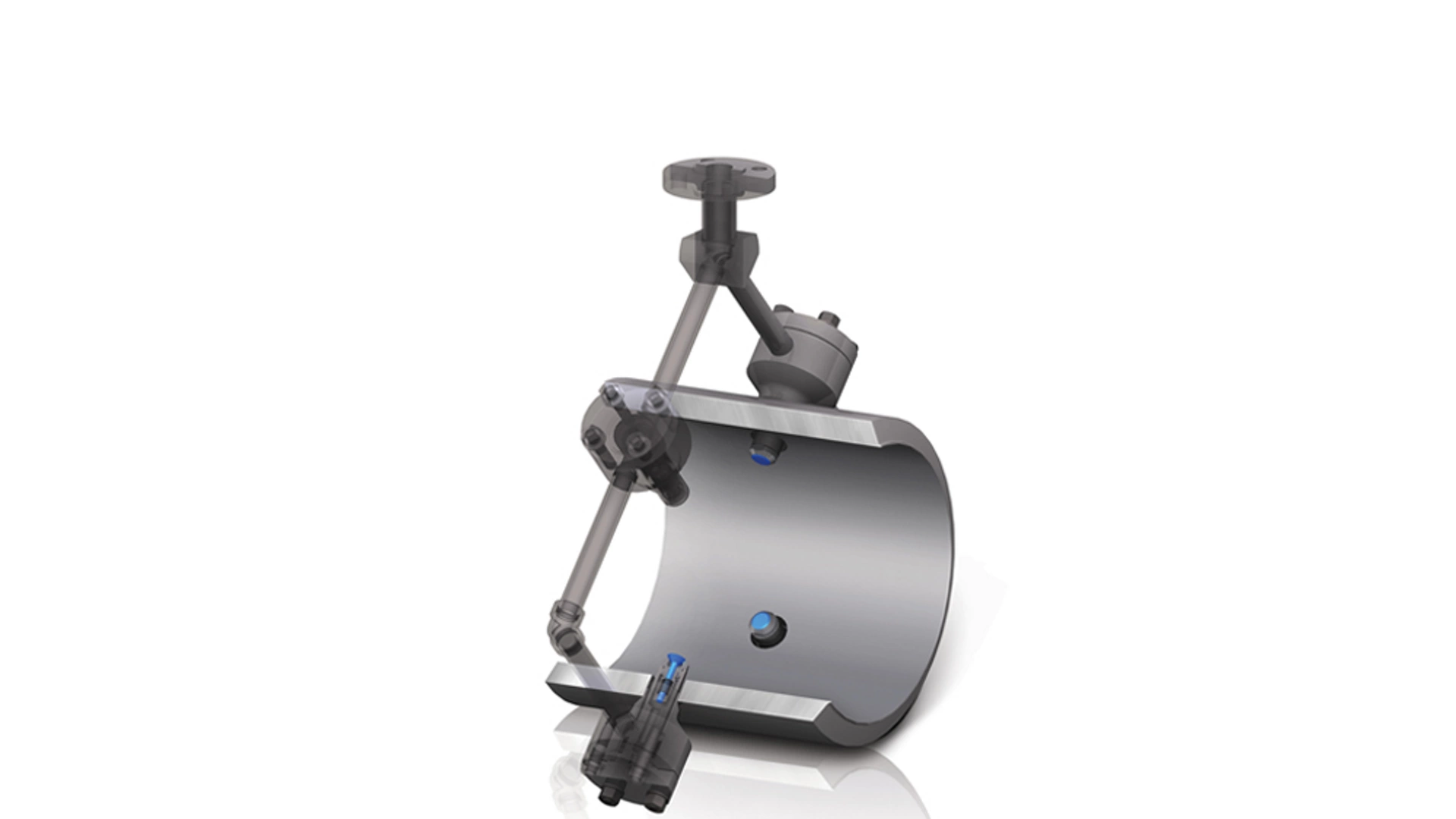

Atemperador de vapor
Um atemperador de vapor é normalmente utilizado em serviços de caldeiras de geração de energia quando apenas o controle de temperatura é necessário ou quando a aplicação exige a separação das funções de redução de pressão e dessuperaquecimento. O resfriador de vapor vem equipado com um manifold de fornecimento de água que proporciona vazão de água de resfriamento a uma série de bocais de vaporização individuais instalados na parede do tubo da seção de saída. O resultado é uma fina pulverização injetada radialmente na alta turbulência da vazão axial de vapor.

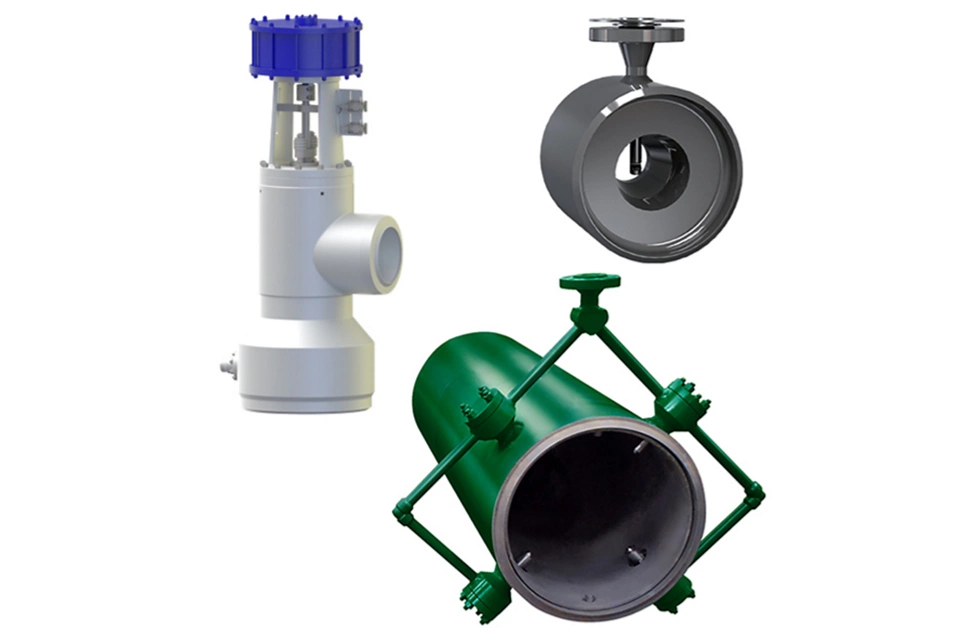

Designs do dessuperaquecedor
Design de bocal de geometria fixa
Um dessuperaquecedor atomizado mecanicamente simples com bocais de pulverização de geometria fixa múltipla ou única.
Design de bocal de geometria variável
Projetada com uma ou mais geometrias variáveis e bocais de pulverização ativados de contrapressão, essa unidade lida com aplicações que necessitam de controle sobre alterações de carga moderada.

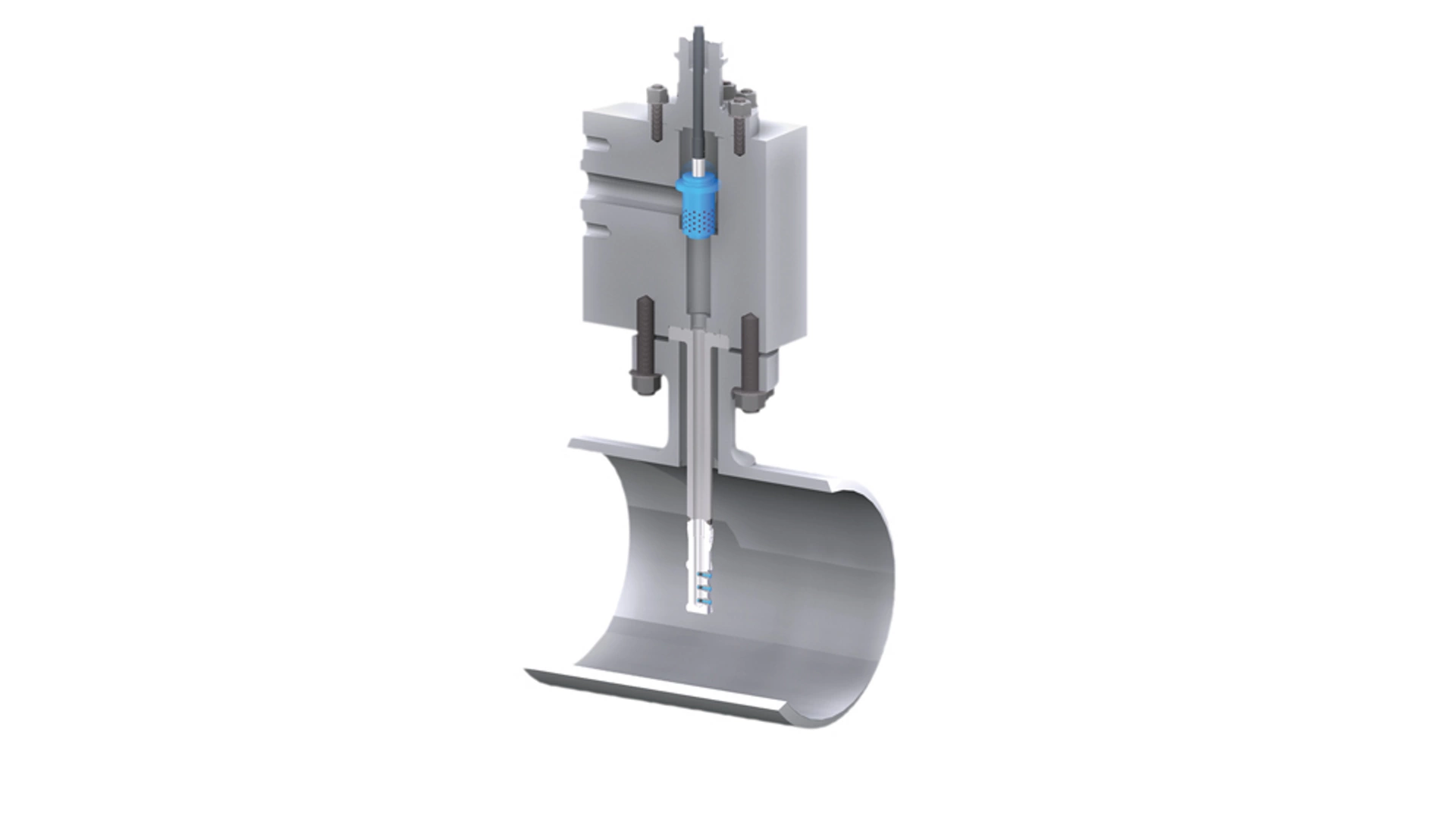

Design autônomo
Este design combina o design do bocal de geometria variável com um elemento de controle de vazão de água que atua como uma válvula de vaporização de água. Tudo no mesmo pacote para minimizar restrições de espaço e modificações de tubos necessárias nas instalações existentes. Mostrado à direita.
Vídeos de condicionamento e dessuperaquecimento de vapor

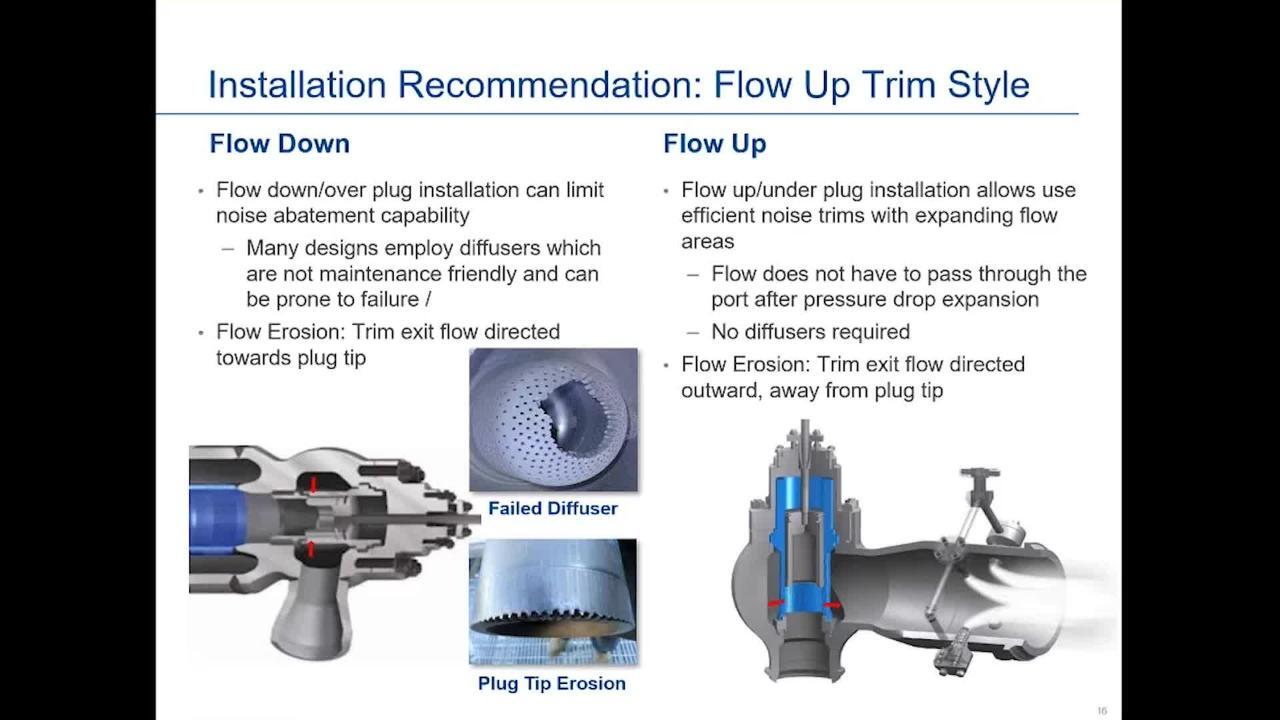

Webinar: Desuperheating Basics - Fisher Technology Quick Talks
