A melhor precisão em medição da vazão

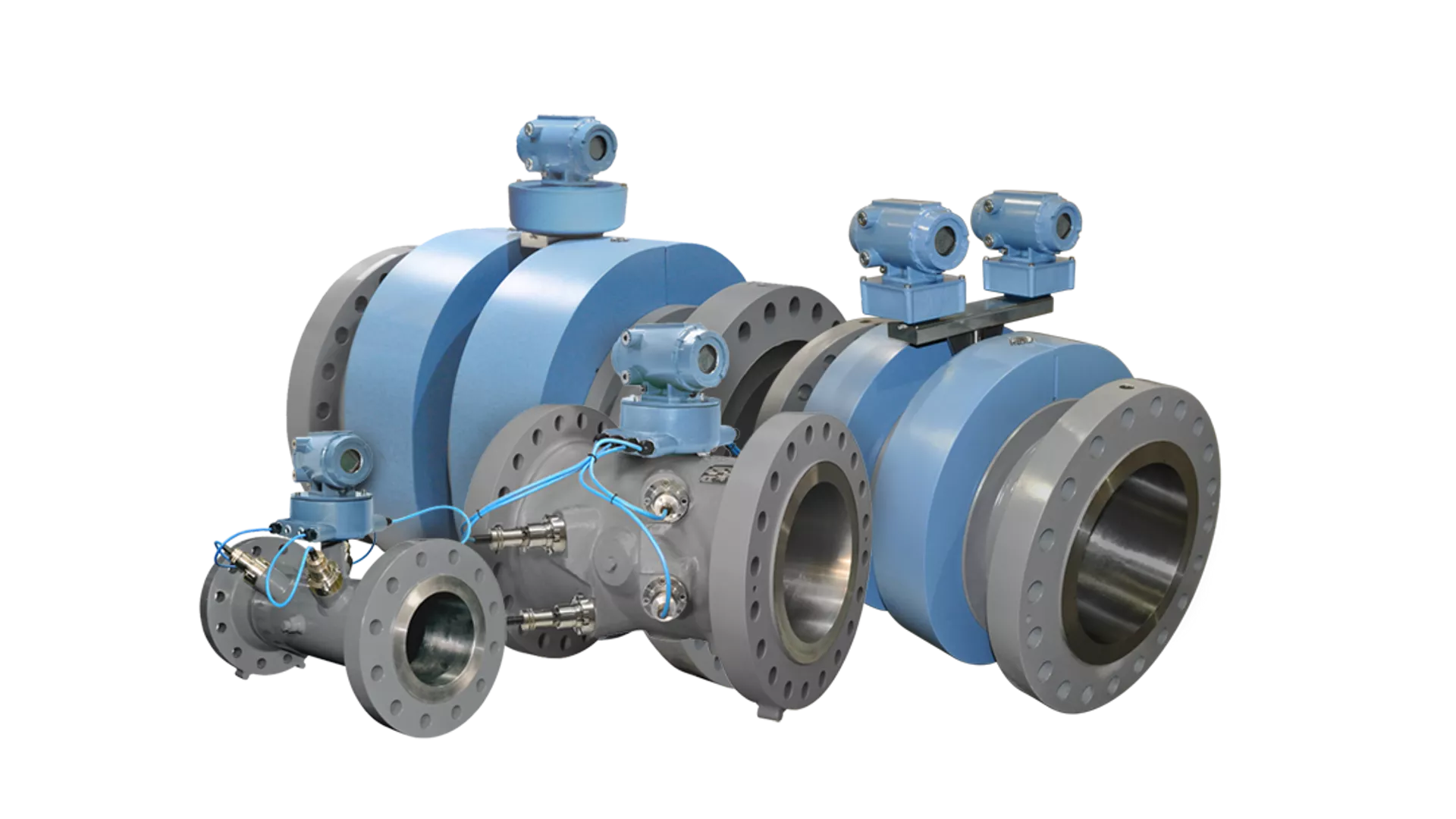

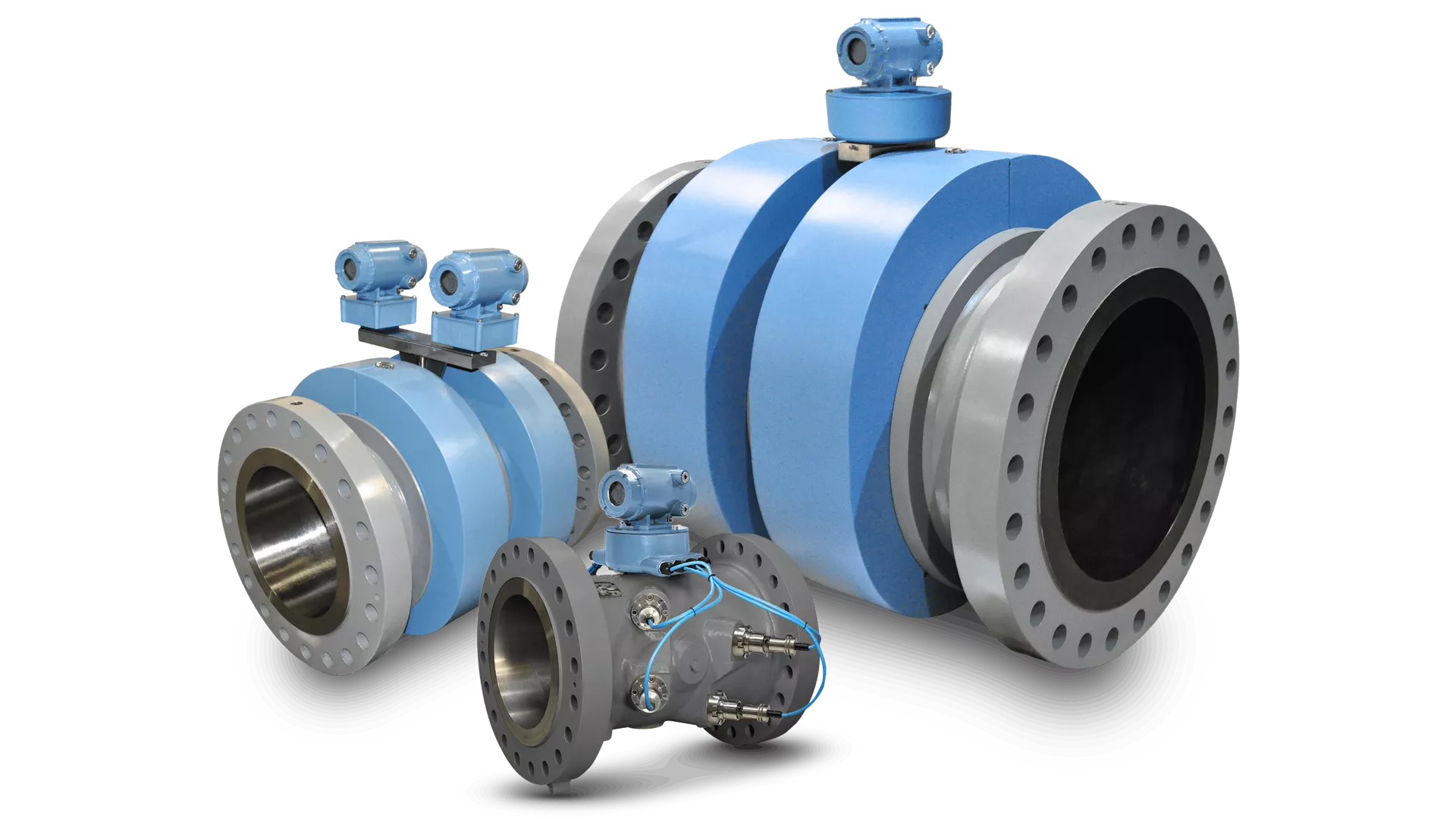

Os medidores ultrassônicos de vazão de gás e líquido da Rosemount proporcionam alta precisão, ampla rangeabilidade e diagnósticos avançados, sem peças móveis, minimizando a perda de pressão e maximizando a confiabilidade. Essa tecnologia comprovada oferece suporte a uma variedade de aplicações, incluindo transferência de custódia, medição de alocação, medição de verificação, detecção de vazamentos e controle de inventário.
Produtos
Compreendendo a medição de vazão ultrassônica
Como funciona um medidor de vazão ultrassônico Rosemount™?
Os medidores de vazão ultrassônicos Rosemount™ medem a vazão de líquido ou gás usando ondas sonoras, analisando como os sinais viajam através de um fluido em movimento. Comparando os tempos de trânsito a caudal ascendente e a caudal descendente, eles determinam a velocidade e calculam a vazão. Sem peças móveis e sem obstrução da vazão, eles proporcionam medição precisa e confiável com manutenção mínima e sem perda de pressão.
Vídeos sobre medidores ultrassônicos de vazão Rosemount™
Explore os vídeos do medidor de vazão ultrassônico Rosemount™ que abordam aplicações, produtos e orientações passo a passo. Saiba como melhorar a exatidão da medição de gás, configurar a conectividade, revisar os resultados da verificação do medidor inteligente e realizar tarefas de manutenção. Esses vídeos fornecem insights práticos para dar suporte à configuração, resolução de problemas e operação confiável.
Improve Natural Gas Measurement Accuracy with Rosemount Ultrasonic 3410 Series Flow Meters
Improve Natural Gas Measurement Accuracy with Rosemount Ultrasonic 3410 Series Flow Meters
Rosemount T-200 Gas Ultrasonic Transducer
Rosemount 3418 8-Path Gas Ultrasonic Flow Meter
How to Connect a Rosemount 3410/3810 Series Ultrasonic Flow Meter Using an Ethernet Connection
How to Review Smart Meter Verification Reports and Create an On-demand Report on a Rosemount 3410 Series Ultrasonic Flow Meter
How to Replace an Intrinsically Safe (IS) Barrier Board on a Rosemount™ Ultrasonic Flow Meter
Explore os recursos de medição da vazão ultrassônica e insights de aplicação
Acesse conteúdo especializado para apoiar suas necessidades de medição da vazão, incluindo estudos de caso, artigos técnicos, folhetos e guias técnicos. Saiba como a tecnologia ultrassônica melhora a precisão, a confiabilidade e o desempenho em aplicações e indústrias do mundo real.
Perguntas frequentes
Explore estas perguntas frequentes para saber como os medidores de vazão ultrassônicos Rosemount™ funcionam.
Um medidor de vazão ultrassônico é um dispositivo que mede a vazão de líquidos ou gases usando ondas sonoras de alta frequência. Em vez de depender de componentes mecânicos, ele determina a vazão analisando como os sinais ultrassônicos viajam através de um fluido em movimento.
Como não têm peças móveis e não obstruem o caminho da vazão, os medidores de vazão ultrassônicos fornecem medição precisa e confiável com manutenção mínima e sem perda de pressão.
Um medidor de vazão ultrassônico mede a vazão enviando ondas sonoras através de um fluido e analisando como a vazão afeta esses sinais. Os sensores transmitem pulsos com e contra a vazão. O medidor calcula a diferença no tempo de viagem para determinar a velocidade do fluido e depois converte para vazão. Como não é não intrusivo, a medição é precisa sem perturbar o processo.
O princípio de funcionamento da medição ultrassônica de vazão é baseado em como as ondas sonoras se propagam através de um fluido em movimento.
Existem dois princípios principais de medição:
- Tempo de trânsito (tempo de voo)
- Efeito Doppler
Ambos os métodos dependem do mesmo conceito central:
Alterações no comportamento do sinal ultrassônico revelam a velocidade com que o fluido está se movendo. Os medidores ultrassônicos de vazão Rosemount™ dependem do tempo de trânsito para aplicações de transferência de custódia de alta precisão.
Os medidores de vazão ultrassônicos calculam a vazão determinando primeiro a velocidade do fluido e, em seguida, convertendo-a em vazão volumétrica.
Vazão = velocidade × área da tubulação
Como a medição ultrassônica se baseia em propriedades acústicas e não em movimento mecânico, ela mantém uma alta precisão em uma ampla gama de condições.
Os medidores de vazão ultrassônicos em linha usam o princípio do tempo de trânsito quando é necessária alta precisão:
- Dois ou mais sensores enviam pulsos ultrassônicos em direções opostas pelo tubo
- O pulso que viaja a caudal descendente se move mais rápido com a vazão
- O pulso que viaja a caudal ascendente leva mais tempo contra a vazão
- O medidor mede essa diferença de tempo para calcular a velocidade de vazão e o volume da vazão
Este método é ideal para gases, proporcionando medições altamente precisas e repetíveis em uma ampla gama de condições operacionais.
Em aplicações onde os fluidos contêm partículas suspensas ou bolhas, os medidores ultrassônicos podem usar o efeito Doppler:
- Um sinal transmitido reflete nas partículas no fluido
- A mudança de frequência do sinal retornado indica a velocidade de vazão
- Este método é comumente usado para suspensão de sólidos, águas residuais ou fluxos aerados
