Manômetros​

Um manômetro, às vezes chamado de manômetro, é mais amplamente entendido como um instrumento mecânico usado para medir e monitorar a pressão do ar, de gases ou de fluidos em sistemas de processo, comerciais e industriais. Os manômetros mecânicos operam usando o processo do sistema, o que significa que eles fornecerão uma leitura mesmo quando você não tiver uma fonte de alimentação. Os Manômetros Rosemount usam a tecnologia de sensores comprovada pela indústria da Emerson, projetada para aumentar a segurança e a confiabilidade ao resistir a falhas comuns de manômetros mecânicos.

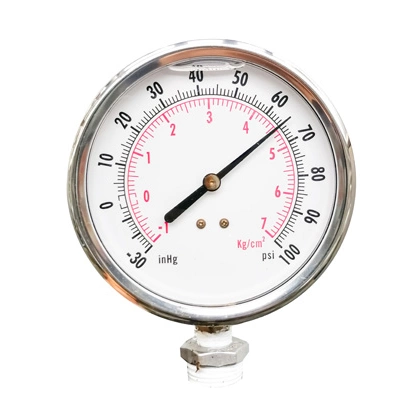

A construção mais comum de um manômetro mecânico básico depende de um mecanismo de tubo Bourdon curvado em que a pressão faz com que o tubo se endireite em proporção ao nível de pressão. Esse movimento é transmitido através de um pequeno trem de engrenagens que faz uma agulha se mover em resposta, indicando o valor em uma escala. O design, a versatilidade e a durabilidade de um Manômetro wireless Rosemount e um Manômetro inteligente fazem deles uma escolha melhor em muitas aplicações exigentes.​

Quando um monitoramento de pressão confiável é necessário em aplicações exigentes, os manômetros digitais geralmente são a escolha mais sábia, e o Manômetro wireless Rosemount e o Manômetro inteligente fornecem a capacidade necessária de apresentar informações confiáveis, com operação mais segura e a opção de comunicação via protocolo WirelessHART.​

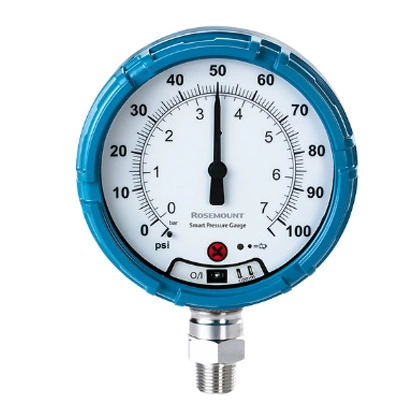

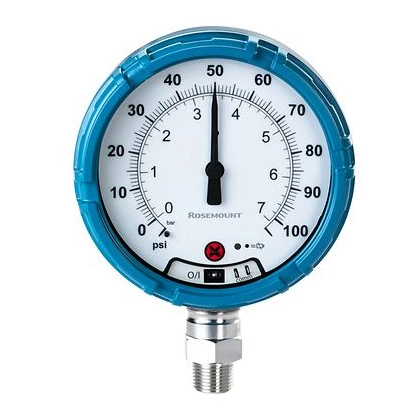

Os Manômetros Rosemount estão disponíveis em duas versões, com e sem protocolo WirelessHART®, designados como Manômetro wireless Rosemount e Manômetro inteligente Rosemount, respectivamente. A diferença é que o Manômetro inteligente destina-se a servir apenas como uma leitura local, e o Manômetro wireless oferece a capacidade de comunicação WirelessHART que pode ser monitorada com um gateway wireless.

Esses dois tipos de manômetros podem ser completamente personalizados dependendo dos requisitos de sua aplicação. A placa frontal pode ser especificada com vários tipos de medição, como medidor, absoluto, espelho, composto e vácuo. Também oferecemos opções de montagem em um selo de diafragma para expandir as demandas de aplicação, bem como em um manifold.​

A ASME B40.1 (Manômetros de indicação digital) e ASME B40.7 (Indicação de pressão do tipo mostrador) fornecem vários níveis de precisão diretamente relacionados aos manômetros digitais e mecânicos que variam de ±0,05% a ±5% de amplitude ou leitura. O WPG e SPG da Rosemount se enquadram no Grau de precisão 2A (medidor de processo) da ASME B40.7 e B40.1, fornecendo uma amplitude de ±0,5%.​

Este é um procedimento de calibração típico para um manômetro mecânico: se necessário, o técnico abrirá a caixa e, em seguida, fará ajustes cuidadosos para corrigir várias condições. Quando necessário, as correções devem ser feitas ajustando por meio de tentativa e erro os parafusos de ajuste e possivelmente até mesmo curvando os elos ligeiramente. O procedimento, incluindo todos os ajustes feitos, deve ser anotado no registro de manutenção e calibração do manômetro. No intervalo de tempo prescrito, o processo deve ser realizado novamente.

Se o manômetro for bem construído e o técnico for experiente, o processo funcionará e a unidade poderá ser colocada novamente em sua aplicação, mas o processo de calibração é muito demorado. Este procedimento é baseado em duas suposições. Em primeiro lugar, os manômetros invariavelmente exigem calibração e ajustes para garantir o melhor desempenho, até mesmo os novos de fábrica. Em segundo lugar, ter um técnico realizando esse procedimento e ajustando melhora o desempenho. Ambas as suposições estão se tornando obsoletas à medida que os manômetros eletrônicos estão se tornando mais comuns e, técnicos qualificados, mais escassos.​

Um Manômetro Rosemount tem a mesma aparência e comportamento das versões mecânicas, no entanto, ele não tem tubo Bourdon e nenhum mecanismo interno complexo. O tubo Bourdon é substituído por um sensor eletrônico, mais parecido com um transmissor de pressão eletrônico. A agulha se move sobre a escala conduzida por um motor de passo em resposta a um mecanismo eletrônico interno, que detecta alterações de pressão. Este design de sensor é resistente a desvios, portanto, os intervalos de calibração podem ser muito do que com unidades mecânicas comparáveis, sem risco de perda da precisão.​

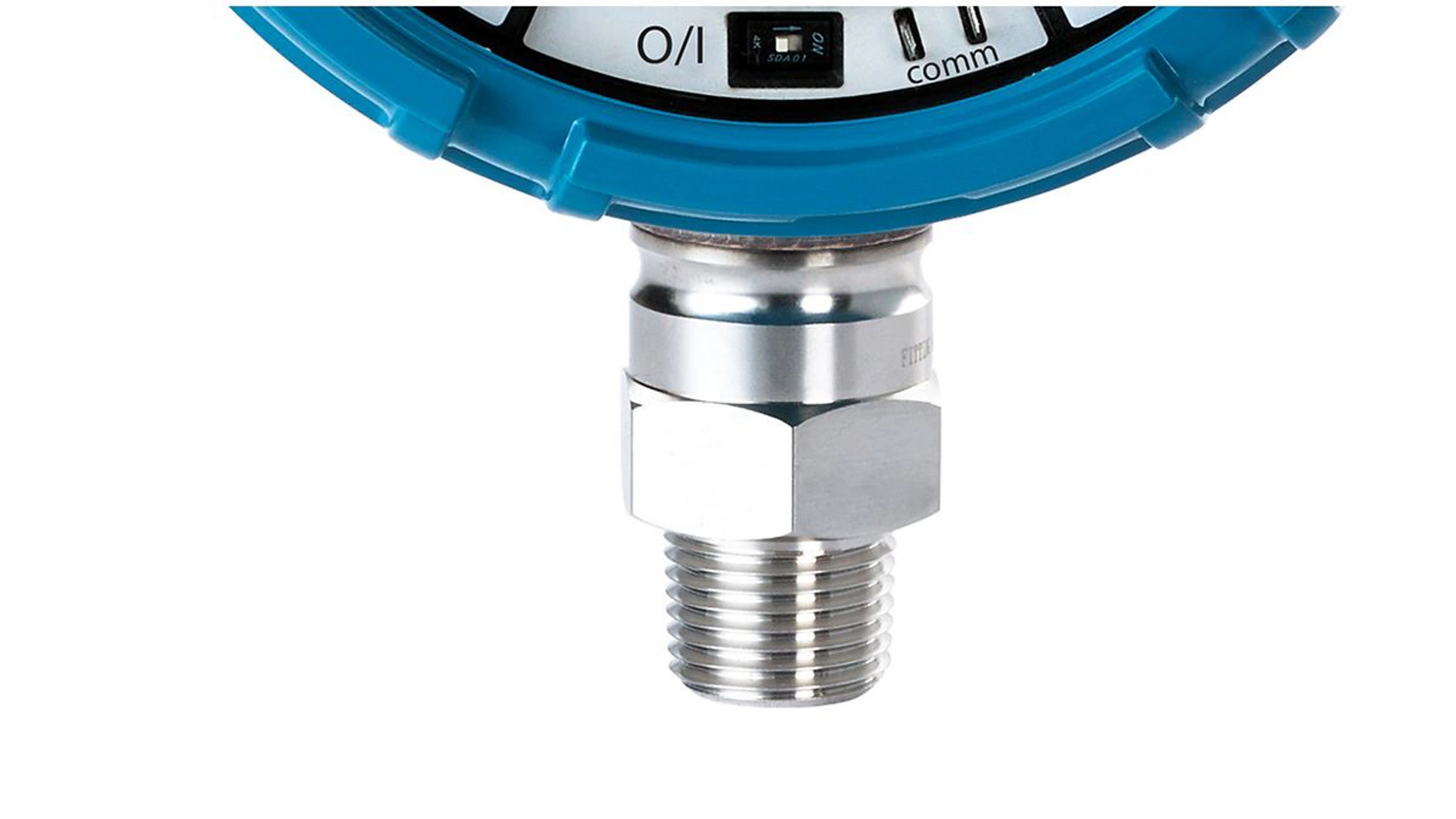

Os Manômetros Rosemount fornecem até 10 anos de operação livre de manutenção. As condições de instalação e a taxa de atualização configurada pelo usuário podem afetar a vida útil padrão de 10 anos da bateria. Além da vida útil da bateria do dispositivo, esses manômetros digitais avançados resistem a falhas causadas por vibração, corrosão, sobrepressão e temperaturas extremas. O design robusto permite uma classificação de pressão de ruptura de, pelo menos, 11.000 psi, proteção contra sobrepressão de 150 vezes, classificação de vibração 5G e duas barreiras de isolamento para manter o processo no tubo, onde ele deve estar. Além disso, a integridade do manômetro é monitorada com uma luz de indicação de status local e também há uma oferta de protocolo WirelessHART.​

Os manômetros eletrônicos fornecem leituras de pressão em tempo real, permitindo que os operadores monitorem e controlem sistemas, garantindo uma operação segura e eficiente ao gerenciar problemas como eventos de sobrepressão, vazamentos do processo e danos ao equipamento. O design aprimorado do Manômetro Rosemount reduz o risco de tempo de inatividade caro do processo e de incidentes graves de segurança que colocam o pessoal em risco. O Manômetro wireless Rosemount pode trazer medições especificamente para um gateway wireless por meio do protocolo WirelessHART para ajudar a eliminar a necessidade de turnos do operador e fornecer leituras de pressão confiáveis.

Um manômetro mecânico de tubo Bourdon tradicional normalmente é instalado com uma conexão roscada. A natureza mecânica dos manômetros tradicionais apresenta vários pontos de falha que podem levar a preocupações significativas com a segurança. O Manômetro Rosemount é instalado da mesma forma, mas com uma ampla oferta de opções de montagem, como um selo de diafragma ou coletor de instrumento, bem como o potencial para o protocolo WirelessHART. Várias alterações de funções e configuração podem ser feitas por meio do AMS Device Manager, além da conexão com um dispositivo de comunicação ou modem HART. A Emerson oferece um manual detalhado e guia de instalação rápida para usar adequadamente o Manômetro wireless Rosemount ou o Manômetro inteligente.​
