Rosemount™ 8800 Medidor de vazão tipo vortex quádruplo
The Rosemount 8800 Quad Vortex offers a redundant flow solution with two-out-of-three voting and a fourth transmitter for control.
Principais características
- Barras de deslastre duplas, sensores quadrupolo e elementos de detecção, juntamente com a configuração do transmissor quadrupolo, fornecem a solução definitiva para medição de vazão redundante

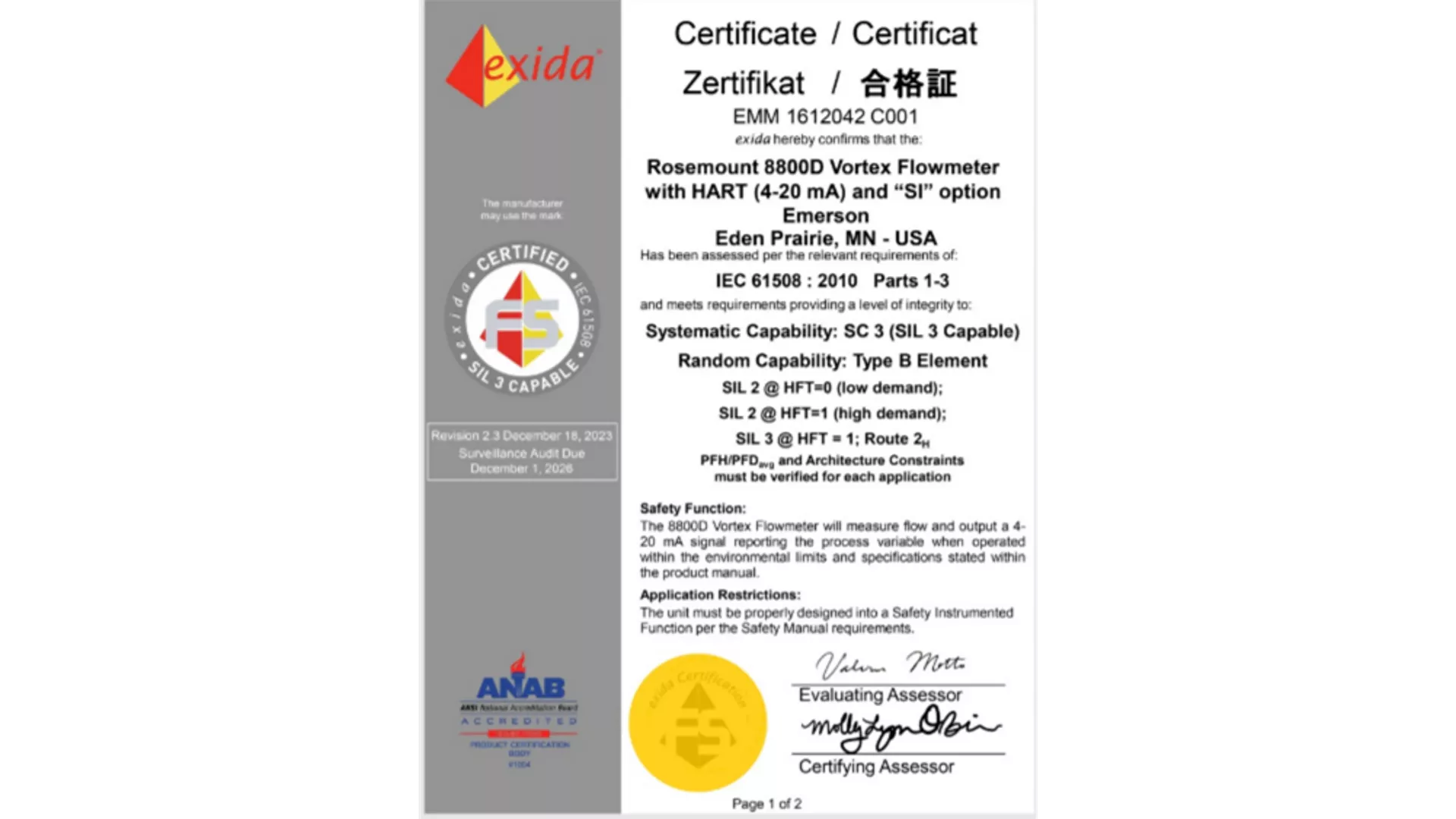

- Certificação IEC 61508 para uso em sistemas instrumentados de segurança até SIL 3 com seletor de 2 em 3

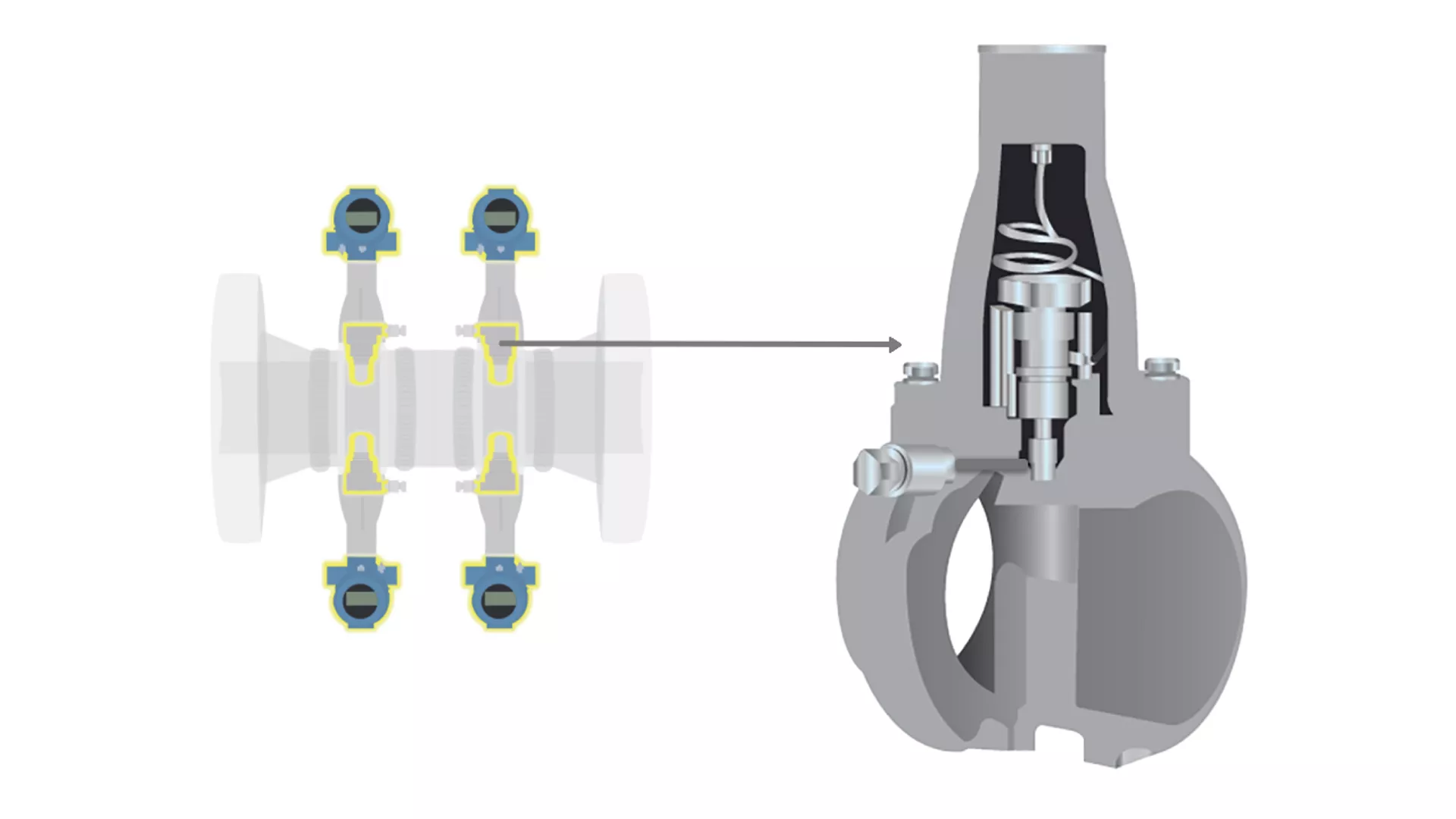

- O sensor isolado permite a substituição on-line sem romper a vedação do processo
- Aumente a disponibilidade da planta, diminua os custos de manutenção e elimine os potenciais pontos de vazamento com um projeto exclusivo do corpo do medidor livre de juntas
- A válvula Critical Process (opção CPA) fornece um nível extra de garantia de segurança, permitindo que os usuários verifiquem a integridade da contenção secundária
- Obtenha proteção contra vibrações com um sensor de massa compensada e processamento de sinais digitais adaptativo com filtragem visual
Tecnologia de Vortex quádruplo da Rosemount

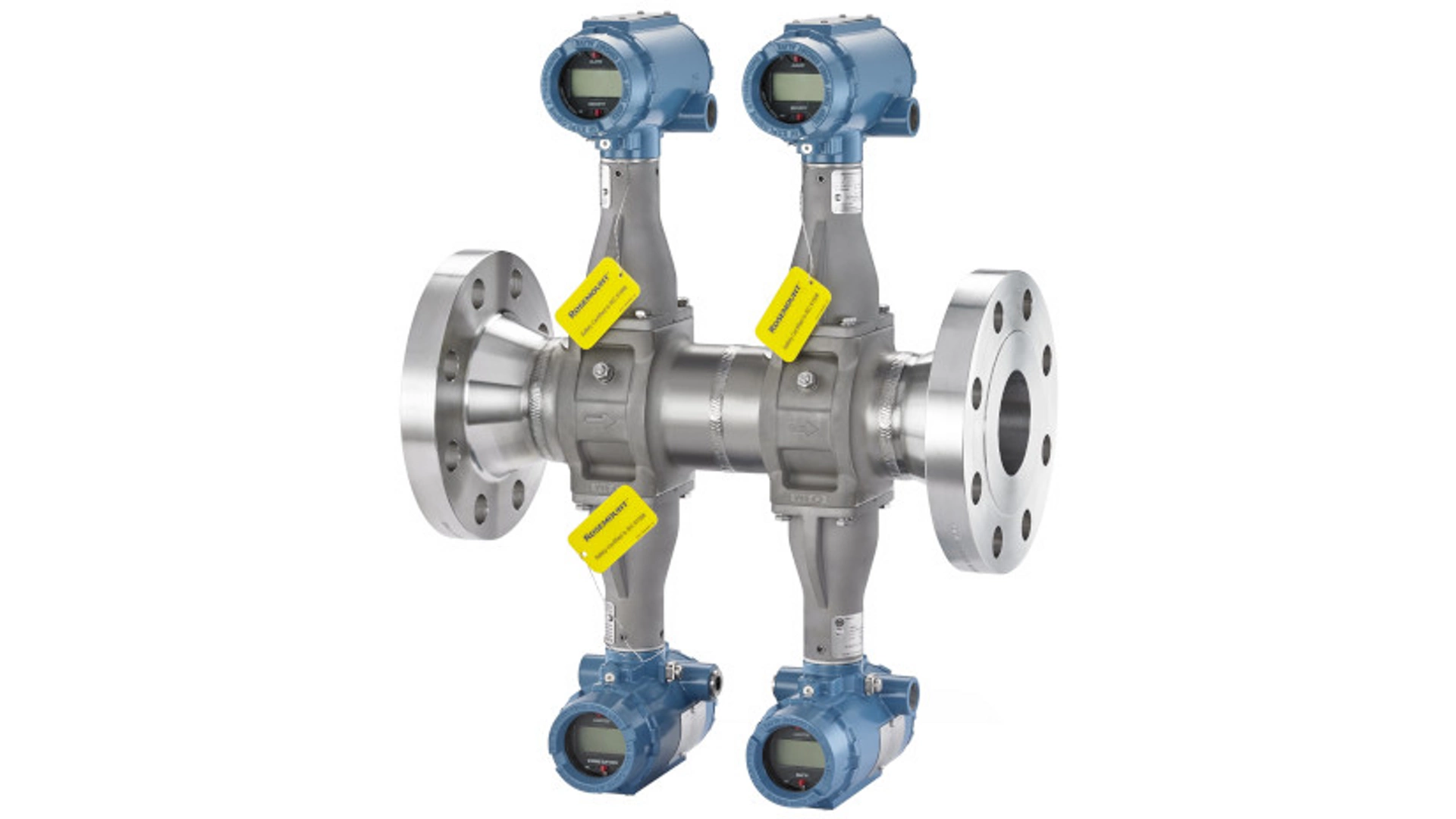

Projeto compacto e redundante com o corpo do medidor sem juntas e livre de entupimentos, o Rosemount 8800 Medidor de vazão tipo Vortex quádruplo apresenta quatro transmissores e sensores independentes, garantindo uma solução segura e confiável e disponibilidade máxima de processo para medição redundante da vazão.
Solução de medidor de vazão redundante integrada
Para medições relacionadas à segurança em aplicações SIS, o medidor de vazão tipo Vortex quádruplo da Emerson possui sensores e transmissores redundantes e independentes que são essenciais para a prevenção de modos de falha comuns ou desligamentos espúrios, especialmente em aplicações 2oo3. O Vortex quádruplo opera com o princípio do Efeito Von Karman. As barras de deslastre duplas espaçadas patenteadas agem de forma independente, produzindo uma medição precisa e repetível.
Confiabilidade

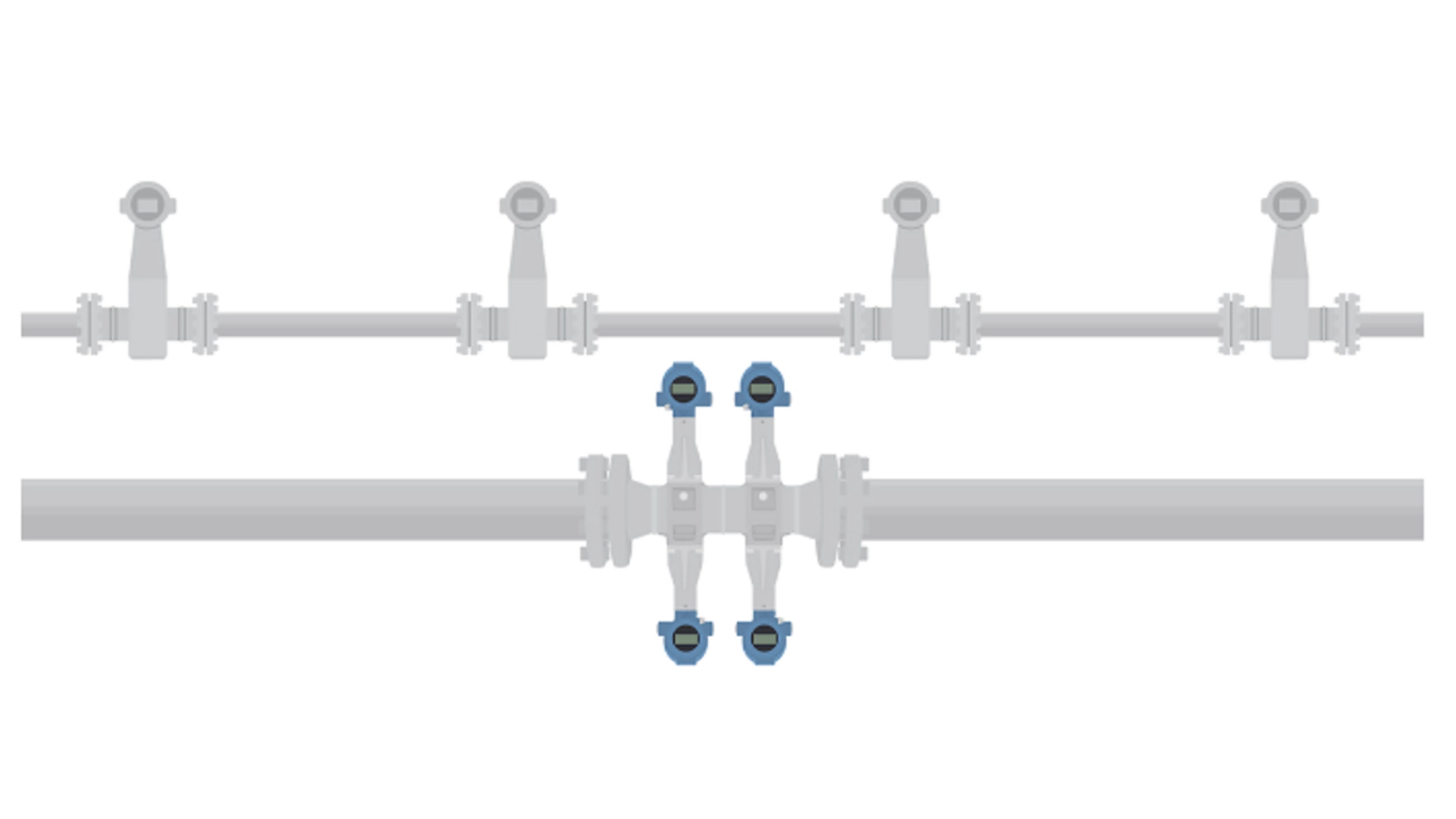

Projeto compacto redundante
O projeto compacto reduz os custos de instalação e os requisitos de instalação de tubulação, ao mesmo tempo em que fornece uma solução de votação 2oo3. Ele fornece medição de vazão redundante e precisa usando barras de deslastre duplas espaçadas patenteadas.
Aplicações
Perguntas frequentes
R: É uma solução totalmente redundante em um design compacto que elimina a necessidade de medidores de vazão adicionais e instalações retas adicionais, o que reduz os custos de instalação. Sem linhas de impulso e com um projeto soldado, os pontos de vazamento são eliminados e as despesas operacionais diminuem significativamente. O custo de um falso deslocamento pode ser muito caro em termos de produção perdida e o custo de reiniciar o processo. O Vortex quádruplo da Rosemount fornece um esquema de votação 2oo3 confiável, que mantém o processo funcionando até que pelo menos dois dos três transmissores respondam a uma viagem simultaneamente.
R: O medidor de vazão Vortex quádruplo da Rosemount da Emerson possui certificações para funções instrumentadas de segurança (SIFs) com capacidade até SIL 3. Ele é comumente usado em aplicações de circuito de Sistema de instrumentos de segurança (SIS), em que o equipamento deve atender aos mais altos padrões de confiabilidade, minimizando e/ou eliminando paradas não programadas. Durante o processo de decisão da instrumentação, o documento de requisitos normalmente declara qual nível SIL o produto deve cumprir. O Vortex quádruplo da Rosemount foi projetado para atender às especificações de confiabilidade, ao mesmo tempo em que fornece uma solução totalmente redundante para atender aos níveis de certificação.

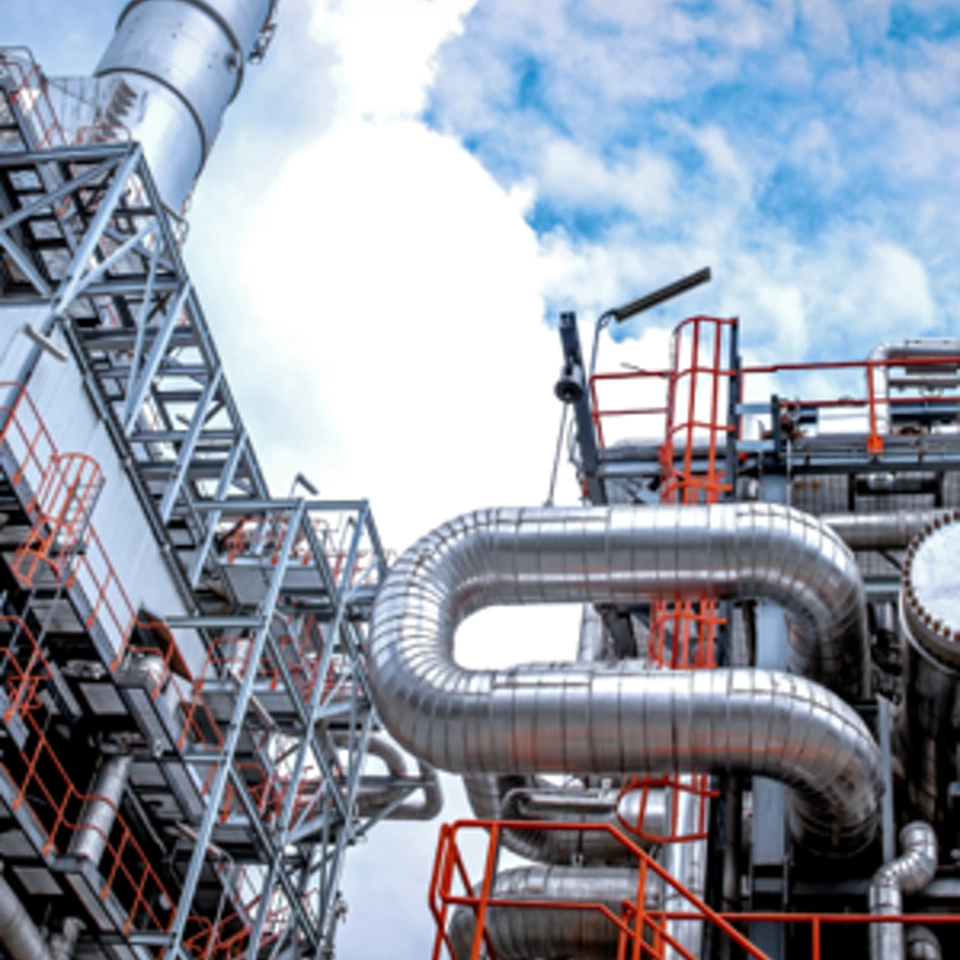

R: O Vortex quádruplo da Rosemount está instalado em vários setores diferentes, como química, refino e energia. Na medição de vapor em que a segurança é crítica e um equilíbrio confiável de massa e energia é necessário, o Vortex quádruplo da Rosemount é utilizado por sua precisão e confiabilidade. O Vortex quádruplo da Rosemount foi instalado em inúmeras aplicações: unidades de alquilação hidrofluorídrica, aquecedores de coque retardados, vazão de água de alimentação em usinas de energia, reformadores em plantas químicas e muito mais.
R: Para simplificar a solução de problemas, o diagnóstico do dispositivo permite a verificação no campo dos componentes eletrônicos e do sensor do medidor de vazão sem parada do processo. O gerador de sinal de vazão integrado diretamente nos componentes eletrônicos permite a verificação remota desses componentes. O valor de força do sensor é normalmente usado para ver o sinal de vazão e fornecer mais informações sobre as configurações do filtro e a integridade do sensor.
R: Com uma instalação tão simples que consiste em fixar com parafusos, conectar os fios e ligar, o tempo e os custos de instalação são muito reduzidos. Como não há peças móveis, não é necessária calibração no campo e não é necessária manutenção, tanto o tempo quanto o dinheiro são guardados com esta solução.
