Tecnologia Rosemount™ X-well™

Instrumentos de medição não intrusiva obtêm medições das condições dentro de uma barreira de contenção do processo (ou seja, um tubo ou recipiente) sem a necessidade de penetrações do processo.

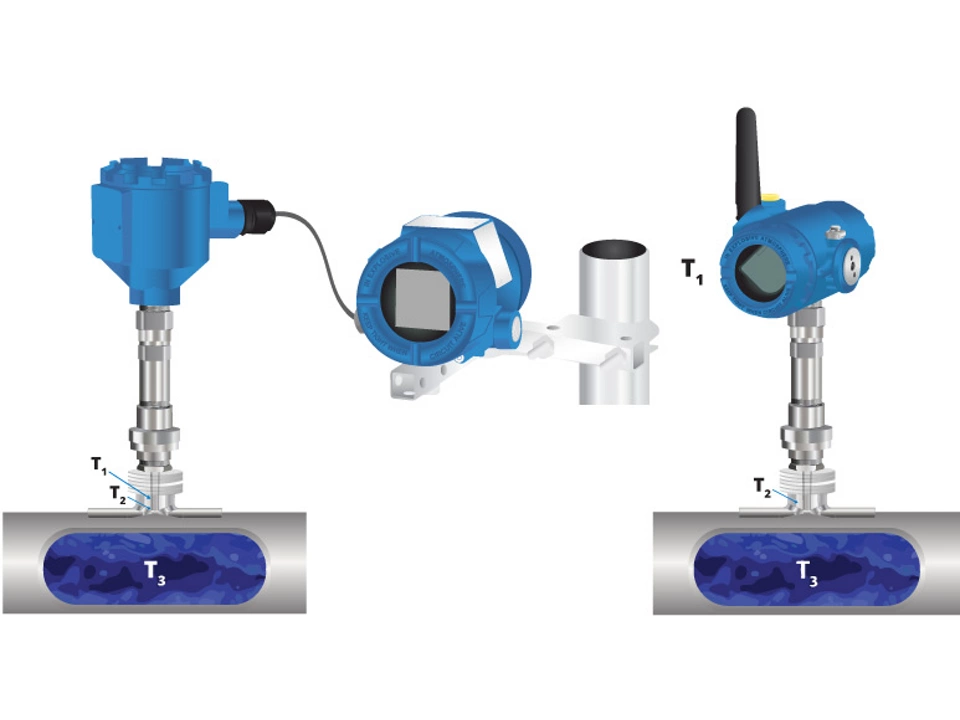

As medições de temperatura do processo não intrusivas incorporam a superfície do tubo e uma temperatura secundária para calcular a temperatura interna do processo por meio de um algoritmo de condutividade térmica. Este cálculo leva em consideração as propriedades térmicas condutoras do conjunto e do tubo para medições de temperatura do processo confiáveis e precisas.

A medição de temperatura do processo não intrusiva usa uma medição de temperatura secundária e características do tubo para compensar a perda de calor para o ambiente.

Um poço termométrico instalado corretamente fornecerá a medição de temperatura de mais alta precisão, mas requer penetração no processo. A instalação incorreta e instalações em tamanhos de linha pequenos levarão a erro de condução da haste e, por fim, diminuirão o desempenho geral da medição de temperatura. Uma medição de temperatura de superfície padrão elimina a necessidade de inserir um sensor no processo e reduz o impacto de tamanhos pequenos de linha na precisão da instalação. No entanto, as medições de superfície não fornecem uma medição de temperatura do processo precisa ou repetível. A tecnologia Rosemount X-well fornece uma medição de temperatura do processo precisa e repetível em todos os tamanhos de linha, materiais de tubulação condutores e condições ambientais.

O principal fator que afeta a medição de temperatura do processo não intrusiva é a diferença entre a temperatura do processo e a temperatura ambiente. Quanto maior a diferença, maior será a incerteza.

A precisão depende da aplicação. A medição de temperatura não intrusiva pode ser considerada para aplicações de controle não críticas.

As instalações tradicionais de poços termométricos fornecerão o melhor tempo de resposta na maioria das aplicações, com um T90 normalmente caindo entre 30 segundos e 3 minutos. T90 é o tempo para atingir 90% do valor final. O tempo de resposta do sistema da tecnologia Rosemount X-well varia de acordo com as diferentes características da tubulação e faixas de temperatura ambiente e de processo. A tecnologia Rosemount X-well é mais responsiva quando:

• O material do tubo é altamente condutor (ex: aço carbono)
• As paredes dos tubos são finas (diâmetros de tubo menores e espessuras menores da tubulação)
• O processo é líquido
• A vazão está em alta velocidade

O Consultor de produtos de temperatura da Emerson inclui estimativas específicas da aplicação do tempo de resposta do Rosemount X-well com base em suas entradas.

Sim. Semelhante aos poços termométricos tradicionais, a medição de líquidos geralmente tem um tempo de resposta mais rápido do que os gases.

Sim. Não é necessário cortar ou soldar o tubo para a instalação, o que torna possível a instalação durante a operação.

Sim. As melhores práticas indicam que o dispositivo deve ser isolado para obter o melhor desempenho.

Sim, devem ser seguidos os procedimentos e padrões gerais de calibração da planta. A calibração da tecnologia Rosemount X-well segue rigorosamente os passos de uma calibração de temperatura padrão. Os ajustes do procedimento de calibração do Rosemount X-well são baseados na medição da superfície não corrigida. Este procedimento não calibra nem altera o algoritmo do Rosemount X-well ou seus coeficientes. Consulte o manual do transmissor associado usado com o Rosemount X-well para obter instruções específicas sobre calibração.

O risco de contaminação do processo, vazamento e falha de medição é drasticamente reduzido ou completamente eliminado quando comparado às medições de poço termométrico, melhorando a segurança geral.

Os custos de instalação e custos de manutenção são reduzidos em 70% ao usar a medição de temperatura do processo não intrusiva, pois não é necessária a paragem do processo nem modificações na tubulação.

Sim. Medições não intrusivas têm um risco muito menor de falha, pois não entram em contato com o fluido de processo.
