Du démarrage et de la mise en service à la maintenance à long terme des installations, les vannes GNL d'Emerson sont utilisées dans les projets GNL les plus importants et les plus complexes au monde.
Emerson domine le marché avec le plus large portefeuille de vannes, d'actionneurs et de régulateurs dotés de technologies d'isolation et de contrôle essentielles. Tournées vers l'avenir, les solutions d'Emerson exploitent la puissance des innovations basées sur les données pour réduire les émissions, améliorer la fiabilité des équipements et la sécurité des installations, ce qui permet de réaliser des économies et d'atteindre l'excellence opérationnelle.

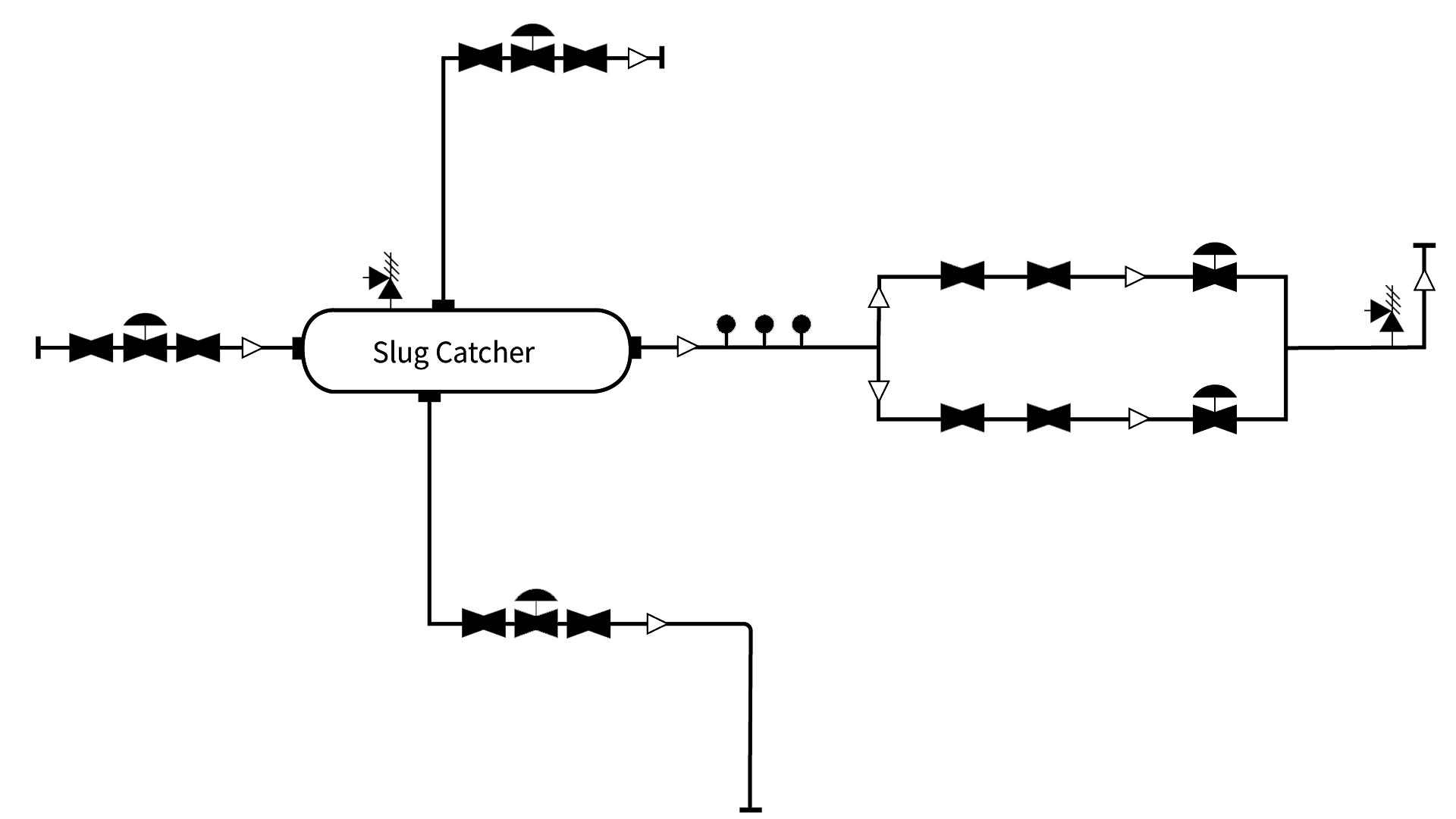

es installations de réception à l'entrée éliminent les liquides présents dans le gaz d'alimentation, réduisent la pression du gazoduc et étranglent le flux de gaz dans les unités de traitement en aval. Un fonctionnement stable et fiable est essentiel pour une production rentable de GNL, car une maintenance ou des défaillances imprévues peuvent entraîner des pénalités importantes.
Notre valeur :
Fisher™ Vanne détente
Fournit le débit adéquat dans l'installation.
Fisher™ Slug Catcher Inlet Valve (vanne d'entrée)
Adapte la pression avant que le fluide n'entre dans le récupérateur de boues et démarre la séparation.
Vannes d'isolation des gaz d'alimentation KTM™
Isolez les gaz d'alimentation en toute fiabilité grâce à des solutions de vannes automatisées et entièrement conçues.
Soupapes de surpression Anderson Greenwood
Assurer une protection contre la surpression au niveau du collecteur de limaille sans fuite ni perte excessive de fluide.
Vanessa™ Vannes à triple excentration pour systèmes d'urgence
Grâce à sa rotation quart de tour sans frottement, Vanessa™ TOV est capable de s'ouvrir / se fermer dans des temps extrêmement courts compte tenu des exigences de couple de fonctionnement extrêmement faibles. L'asymétrie du Vanessa™ TOV déclenche des comportements différents en fonction de l'installation. Cela augmente la fiabilité de l'ensemble de la solution de vanne actionnée.
Actionneurs Bettis™ et Biffi™ pour les fonctions d'arrêt d'urgence
Les solutions autonomes électro-hydrauliques, électriques à sécurité intégrée et à action rapide garantissent une étanchéité constante dans les applications critiques d'arrêt d'urgence (ESD).
Fisher™ FIELDVUE™ DVC7K Contrôleur numérique pour vanne de régulation
L'analyse des données en temps réel permet d'évaluer les performances et la fiabilité de l'appareil, ce qui permet de se rapprocher du point de consigne.

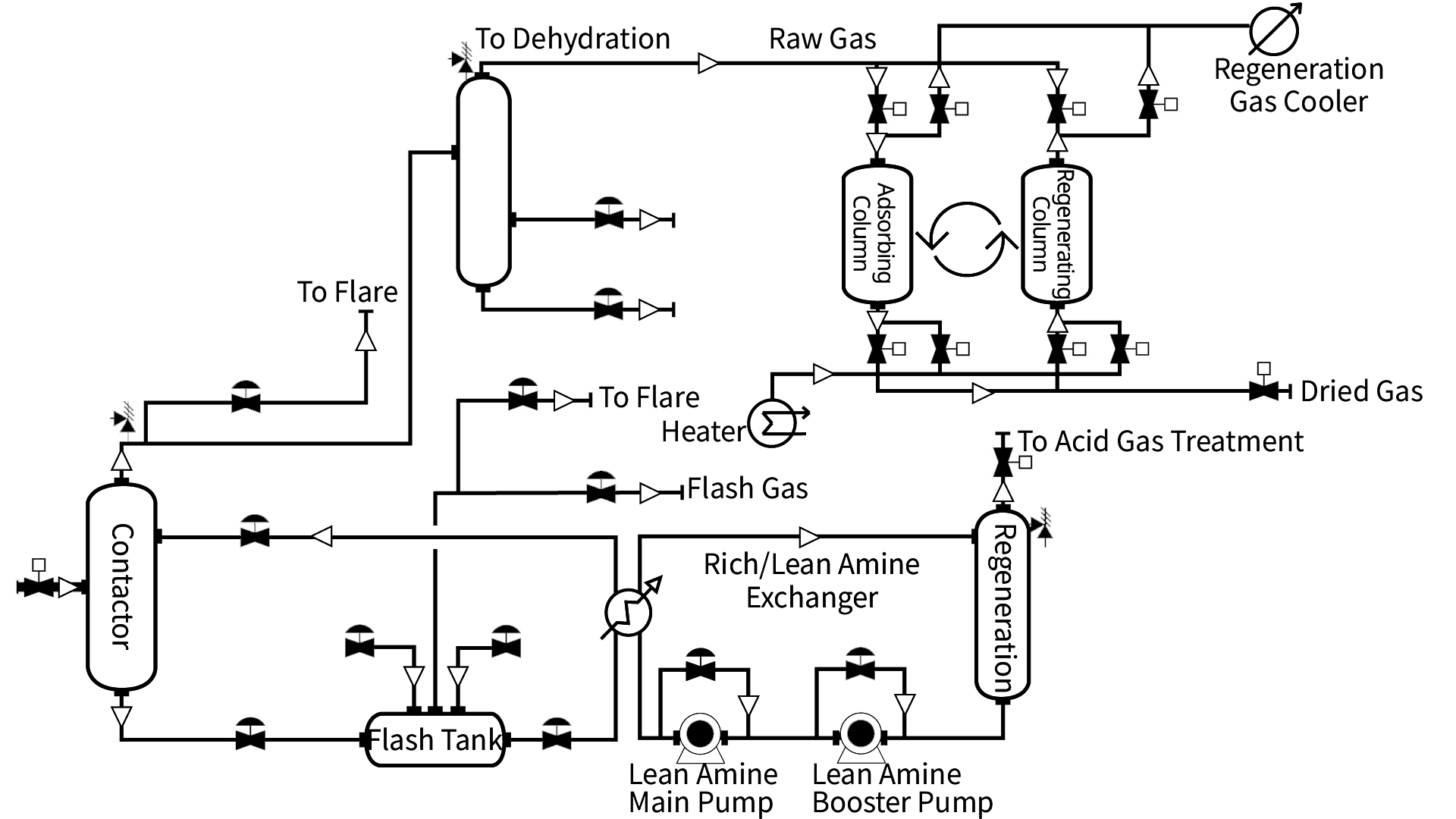

L'unité d'élimination des gaz acides réduit la concentration de sulfure d'hydrogène (H2S) et de dioxyde de carbone (CO2) présents dans le gaz d'alimentation grâce à un traitement aux amines ou à un processus d'adoucissement. L'unité de déshydratation élimine ensuite l'humidité du gaz doux afin d'éviter la formation de gouttes et d'hydrates dans des conditions cryogéniques en aval.
Notre valeur :
Fisher™ Rich Amine Letdown Valve (vanne de décharge d'amine riche)
Réguler le niveau de la solution riche en amines qui s'accumule au fond de la cuve du contacteur.
Vanessa™ Vannes à triple excentration pour la déshydratation ou le tamis moléculaire.
Les vannes d'isolement traditionnelles sont plus performantes grâce à une durabilité et une fiabilité accrues et à des coûts de propriété plus faibles.
Vannes de déshydratation ou de commutation de tamis moléculaire AEV
Révolutionnez votre façon de concevoir les robinets à boisseau sphérique dans l'isolation de vos processus de service sévères.
Fisher™ Vanne de recirculation de pompe pour Amine
Contrôle avec précision le débit de refoulement de la pompe qui retourne vers l'aspiration de la pompe au niveau de l'unité d'élimination des gaz acides.
Actionneurs Bettis™ et Biffi™
Travaille constamment dans des environnements difficiles et hostiles, et lorsque le pouvoir est contesté.

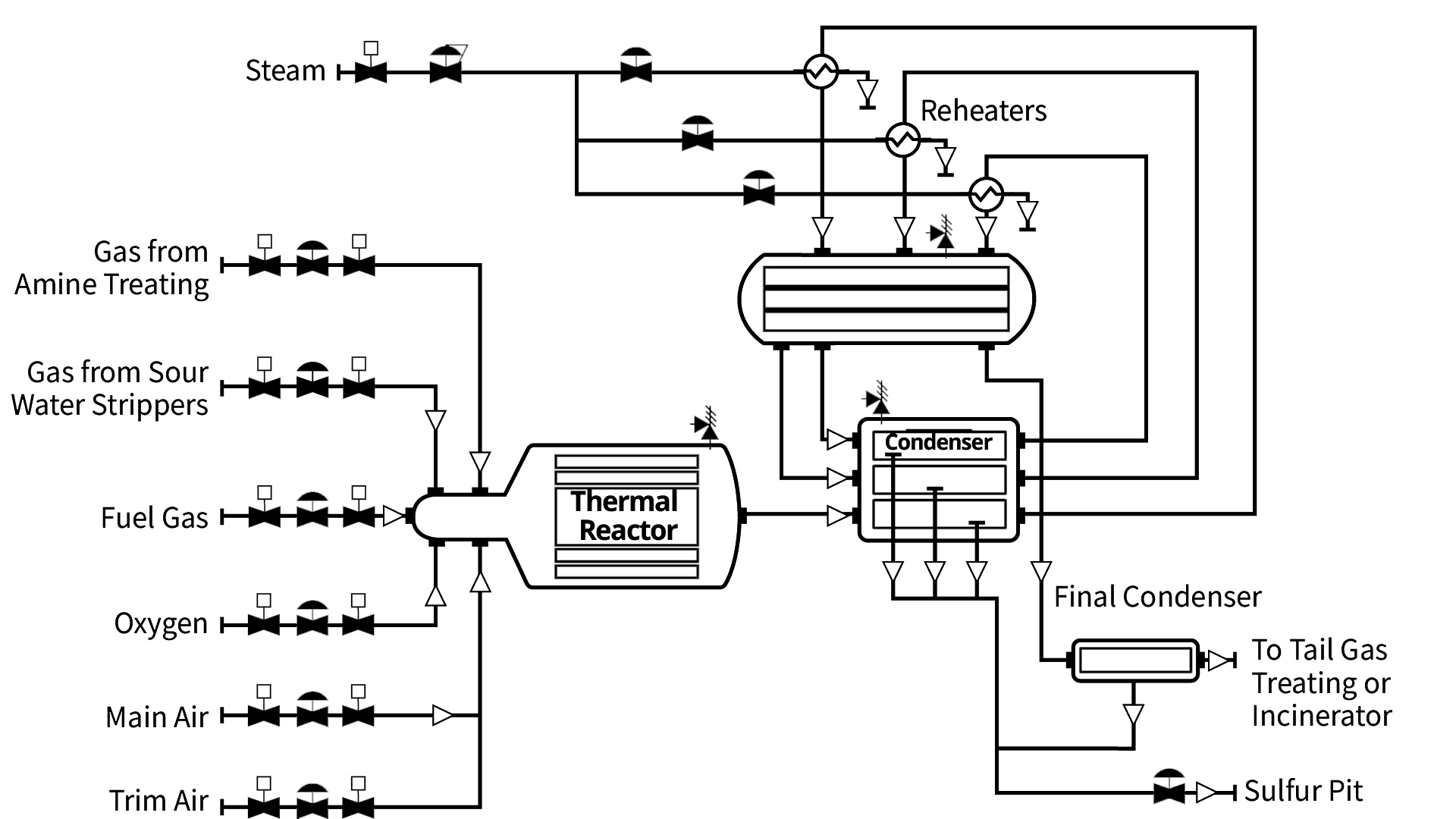

Un déséquilibre de l'air de combustion dans les unités de récupération du soufre peut entraîner un excès de sulfure d'hydrogène ou de dioxyde de soufre dans le gaz de queue, ce qui peut provoquer l'arrêt de l'ensemble de l'installation de GNL. La corrosion représente un défi permanent dans ce contexte. En outre, le débit global peut être affecté si le soufre éliminé ne peut pas être entièrement traité.
Notre valeur :
Fisher™ Acid Gas from Amine Valve (vanne pour gaz acide pour application d'Amine)
Traiter efficacement les processus hautement sulfuriques, comme l'apport de gaz acide au réacteur thermique, avec des matériaux durables et conformes à la norme NACE.
Fisher™ Vanne pour système d'eau sulfurée
Déplacez efficacement le gaz acide des strippers d'eau acide et évitez les dommages onéreux généré par le souffre sur les vannes.
Vanessa™ Vannes à triple excentration pour l'unité de récupération du soufre
Solutions de vannes tout ou rien ou de dérivation dotées d'une enveloppe thermique, d'un rinçage des paliers et d'une sélection de matériaux spécifiques pour protéger contre les pertes thermiques, la solidification du fluide et la corrosion.
Yarway™ Boiler Trim and Level Solutions (Solutions d'ajustement et de niveau pour les chaudières)
Assurer l'optimisation des performances de la chaudière et de la production de vapeur en éliminant les sédiments, en contrôlant les coups de bélier et en gérant le niveau de liquide.
Soupapes de surpression à ressort direct Crosby
Protéger contre les surpressions pour éviter les interruptions de processus et réduire les risques pour le personnel.

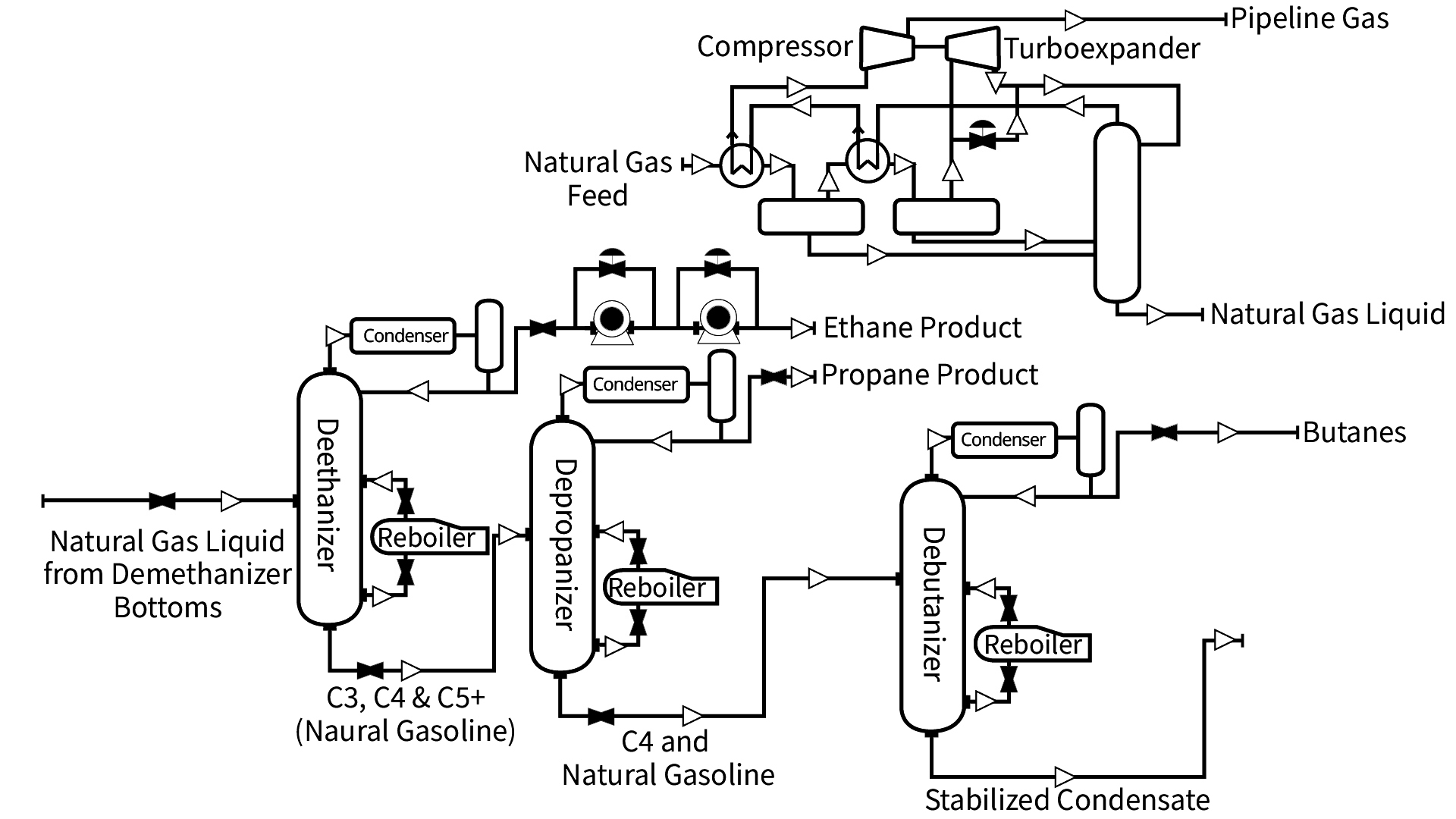

Le processus de fractionnement sépare un flux brut de liquides de gaz naturel mélangés (LGN), généralement composé d'éthane, de propane et de butane, en composants d'hydrocarbures primaires. Il s'effectue par étapes en faisant bouillir les hydrocarbures du flux mélangé et en récupérant le flux de produit pur via un condenseur aérien, en fonction de la demande régionale et de l'économie.
Notre valeur :
Fisher™ Booster Pump Recycle Valve (vanne de recirculation de la pompe d'appoint)
Recycler le débit à travers la pompe de surpression de l'éthane lorsque cela est nécessaire pour éviter les dommages dus à la cavitation.
Fisher™ Expander Bypass Valve
Permettre un démarrage et un arrêt efficaces du turbodétendeur et le protéger en cas de défaillance du système.
Vanessa™ Triple Offset Valves
Isolez les lignes d'entrée et de sortie des unités de fractionnement à l'aide de solutions d'isolation automatisées et entièrement conçues.
Vannes d'isolation AEV
Isolez le rebouilleur en toute confiance pour les inspections et les réparations programmées.
Actionneurs Bettis™ et Biffi™ pour les fonctions d'arrêt d'urgence
Les solutions autonomes électro-hydrauliques, électriques à sécurité intégrée et à action rapide garantissent une étanchéité constante dans les applications critiques d'arrêt d'urgence (ESD).
Fisher™ Vanne de protection contre la surpression
Stopper le débit d'un gaz dangereux en cas de détection d'un événement dangereux.
Fisher™ FIELDVUE™ DVC7K Contrôleur numérique pour vanne de régulation
L'analyse des données en temps réel permet d'évaluer les performances et la fiabilité de l'appareil, ce qui permet de se rapprocher du point de consigne.
L'échangeur de chaleur cryogénique principal (MCHE) est le cœur de l'installation de liquéfaction. Il liquéfie le gaz naturel puis le sous-refroidit. Le MCHE est composé d'un grand nombre de faisceaux de tubes enroulés en spirale. Lorsque le gaz d'alimentation sort par le haut du MCHE, il a été transformé en liquide car sa température a été réduite à environ -146°C (-231°F).
Notre valeur :
Fisher™ Valve Joule-Thomson
Utiliser les pertes de charge pour refroidir les liquides, les gaz ou les fluides multiphasiques.
Vanessa™ Triple Offset Valves Configuration Cryogénique
L'étanchéité, l'opérabilité et la demande de couple ne sont pas affectées par les conditions cryogéniques et les fluctuations de température importantes.
Fisher™ LNG Temperature Valve (vanne de contrôle de la température pour GNL)
Contrôler la température du GNL à la sortie de l'échangeur principal.
AEV ²XC™ Cryogenic C-Ball Valve
Isolation de l'assise du couple inégalée, avec une amélioration de la sécurité, de la fiabilité et des performances.
Actionneurs Bettis™ et Biffi™ pour les fonctions d'arrêt d'urgence
Les solutions électriques à sécurité intégrée et à action rapide garantissent une fermeture étanche et constante dans les applications critiques d'arrêt d'urgence (ESD).
AEV Vannes d'isolation cryogéniques automatiques
Garantit une étanchéité constante malgré les variations de température et de pression.
Fisher™ FIELDVUE™ DVC7K Contrôleur numérique pour vanne de régulation
L'analyse des données en temps réel permet d'évaluer les performances et la fiabilité de l'appareil, ce qui permet de se rapprocher du point de consigne.

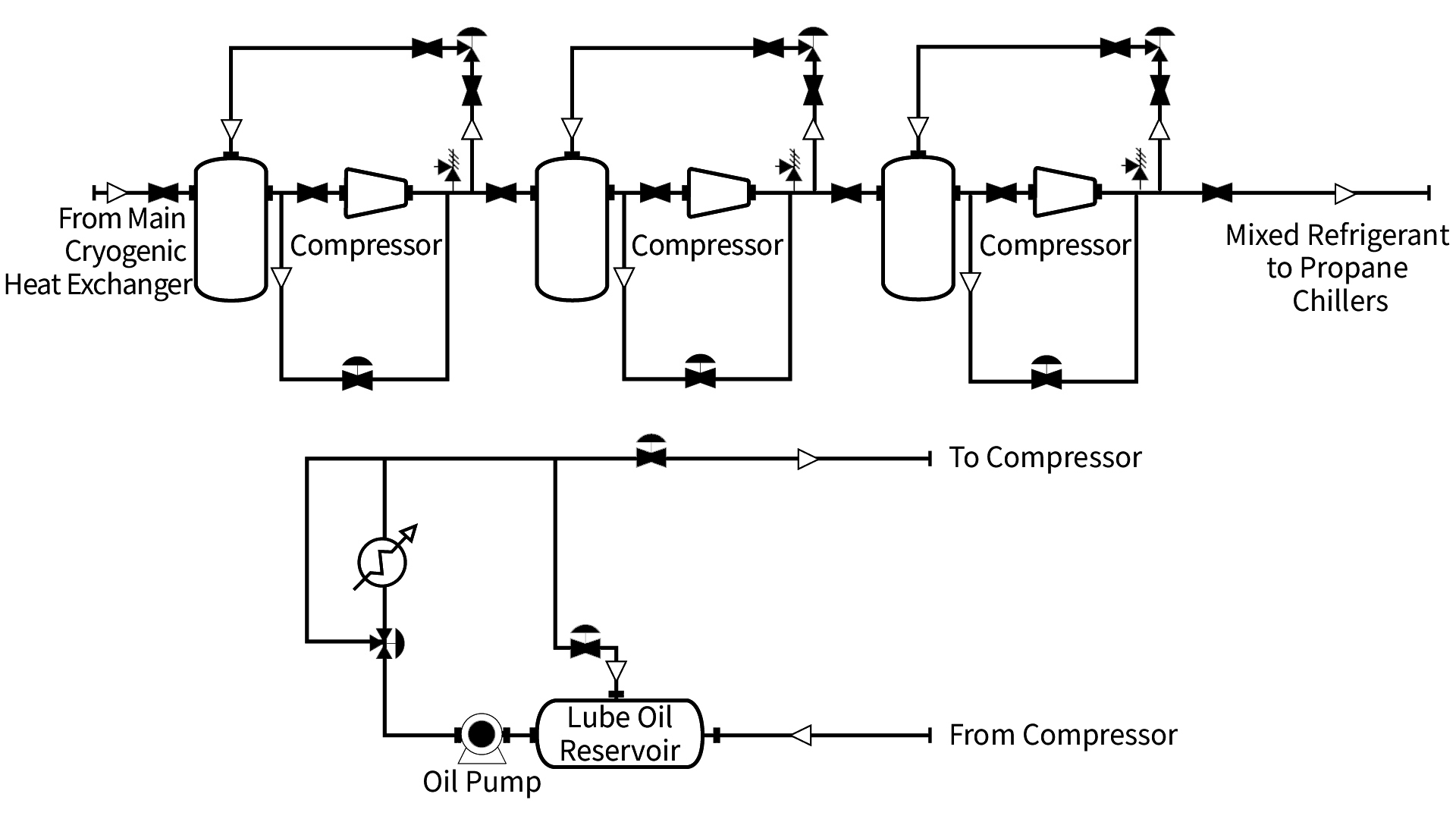

Les compresseurs centrifuges sont essentiels au processus de liquéfaction du gaz, car ils assurent la compression multi-étapes des réfrigérants afin de transformer le gaz naturel à l'état liquide pour le stockage et le transport, et soutiennent la production ininterrompue de GNL.
Notre valeur :
Fisher™ Optimized Compressor Anti-Surge Valve and Accessories (Vanne anti-pompage optimisée pour compresseur)
Protégez votre compresseur critique et coûteux d'un phénomène de pompage grâce à un ensemble complet de vannes anti-pompage optimisées qui offrent des gains plus élevés, une réponse précise et une stabilité remarquable.
Fisher™ Vanne de by-pass
Recycler le gaz autour de l'ensemble des compresseurs par mesure de sécurité afin qu'ils ne s'arrêtent pas.
Vanne de température à 3 voies Fisher™
Maintenir la température appropriée de l'huile de lubrification.
Fisher™ Vanne de protection contre la surpression
Stopper le débit d'un gaz dangereux en cas de détection d'un événement dangereux.
Anderson Greenwood™ Soupape de protection contre la surpression
Prévoir une protection contre la surpression aux sorties du compresseur avec un produit conçu pour minimiser les décharges intempestives.
Vanessa™ Triple Offset Valves
Les vannes d'isolement traditionnelles sont plus performantes grâce à une durabilité et une fiabilité accrues et à des coûts de propriété plus faibles.
AEV Vannes d'isolation cryogéniques automatiques
Garantit une étanchéité constante malgré les variations de température et de pression.
Actionneurs Bettis™ et Biffi™
Travaille constamment dans des environnements difficiles et hostiles, et lorsque le pouvoir est contesté.

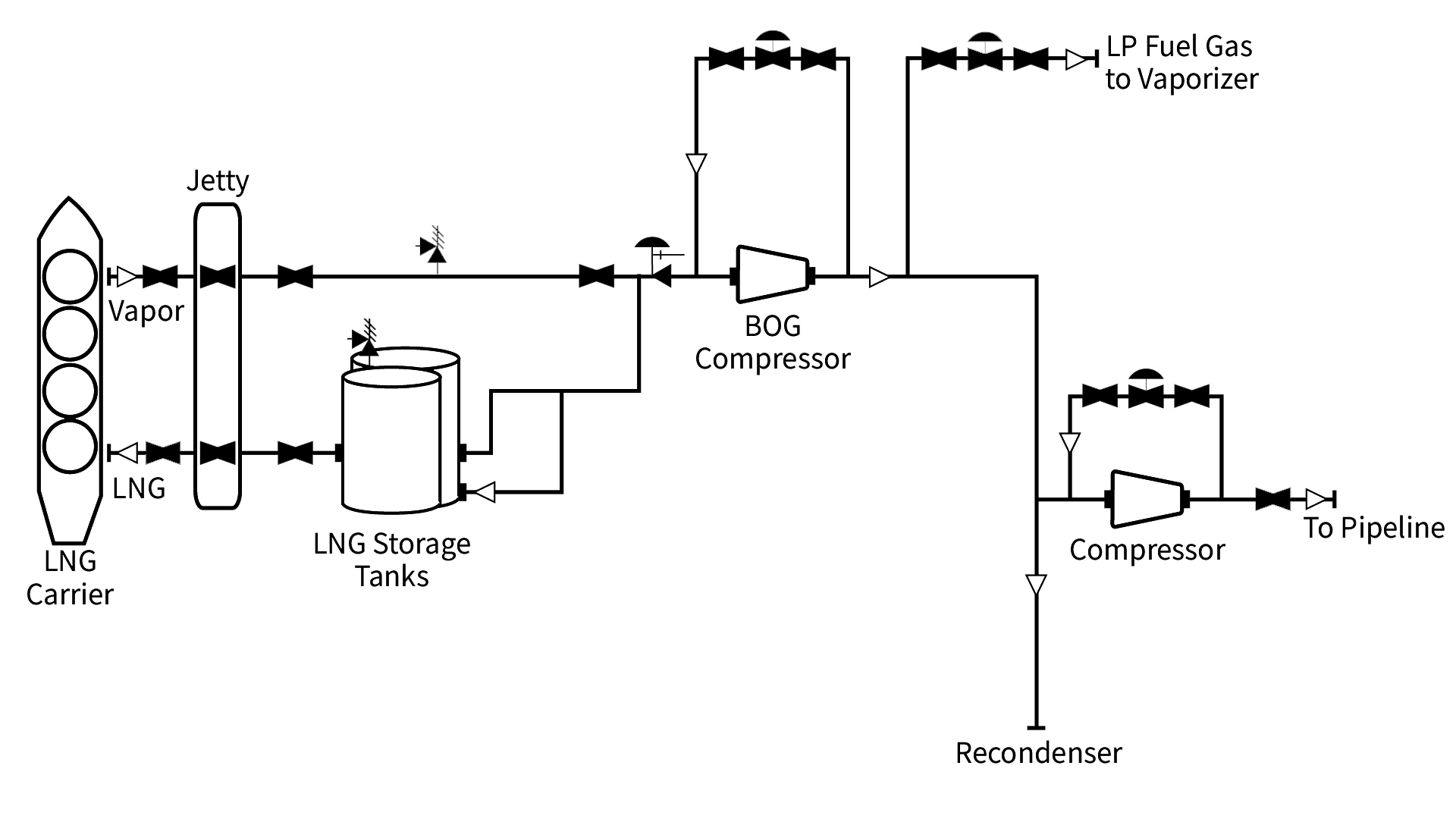

En général, deux réservoirs en surface ou plus sont utilisés pour recevoir le GNL et le stocker. Le gaz d'échappement (BOG) produit dans les réservoirs et les conduites de GNL par transfert de chaleur est comprimé et liquéfié dans un recondenseur afin d'éviter le brûlage à la torche ou la mise à l'air libre et de minimiser l'impact environnemental ( ).
Notre valeur :
Vanessa™ Triple Offset Valves Configuration Cryogénique
Combinez la meilleure réduction de l'encombrement et du coût total de possession avec des performances supérieures dans des conditions cryogéniques.
Fisher™ Boil-Off Gas Compressor Anti-Surge Valve (valve anti-pompage)
Protégez le compresseur contre les coups de bélier grâce à une réponse rapide et précise de la vanne pour recycler immédiatement le débit de refoulement.
Fisher™ Injecteur de GNL
Injecter du GNL dans le gaz pour le refroidir.
AEV Vannes cryogéniques automatisées et soudées
Assurer une fermeture sûre, sans fuite, lors d'opérations difficiles sur la jetée, y compris l'isolation, la modulation du débit et l'arrêt d'urgence.
Soupapes de surpression Anderson Greenwood™
Protéger le réservoir de stockage de GNL contre les scénarios de surpression et de vide tout en éliminant les fuites pendant le fonctionnement.
Enardo™ Detonation Arrestor
Protéger contre l'inflammation des vapeurs en réduisant la température et l'élan d'une flamme.
Actionneurs Bettis™ et Biffi™
Les solutions électriques à sécurité intégrée et à action rapide permettent d'assurer une étanchéité constante dans les applications d'urgence critiques.

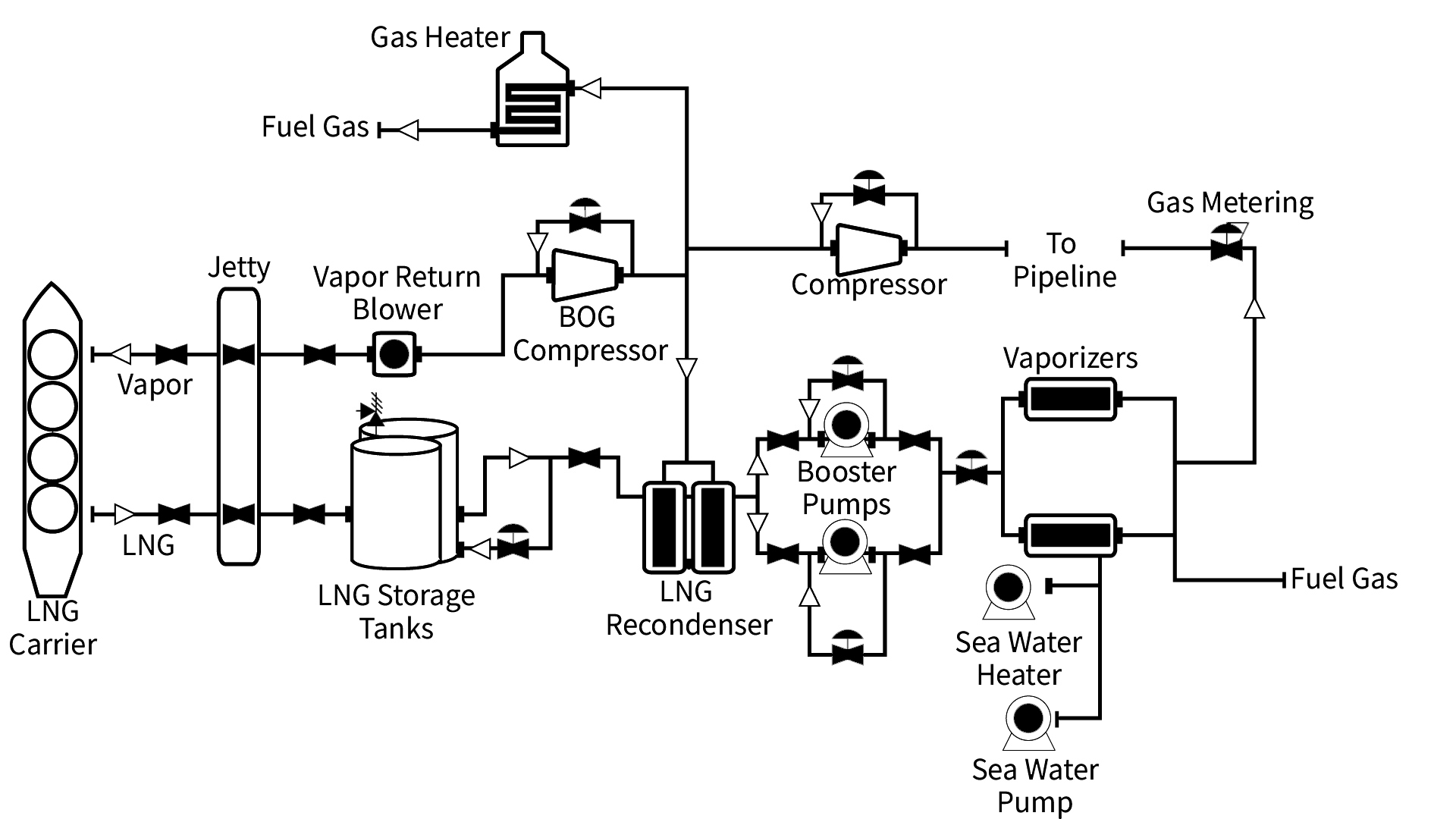

Un terminal de réception de GNL est l'endroit où les navires sont déchargés et où de grands réservoirs de stockage isolés sont utilisés pour maintenir le GNL à la température atmosphérique. Un système de vaporisation est utilisé pour ramener le GNL à l'état gazeux avant qu'il ne soit distribué par le biais d'un réseau de gazoducs.
Notre valeur :
Vanessa™ Triple Offset Valves Configuration Cryogénique
L'étanchéité, l'opérabilité et la demande de couple ne sont pas affectées par les conditions cryogéniques et les fluctuations de température importantes.
Valve de bras de déchargement AEV
Minimisez le coût total des bras de déchargement grâce à des vannes cryogéniques sans fuite, optimisées en termes d'encombrement et de poids.
Vannes d'isolation de l'eau de mer Keystone
Réaliser une isolation automatisée, intelligente et de longue durée dans les applications d'eau de mer corrosive.
Fisher™ Compressor Anti-Surge Valve (Valve anti-pompage pour compresseur)
Protégez le compresseur contre les coups de bélier grâce à une réponse rapide et précise de la vanne pour recycler immédiatement le débit de refoulement.
Soupapes de surpression Anderson Greenwood
Réduire les pénétrations dans les vaisseaux, les déchets de produits et les coûts de maintenance.
Enardo™ Detonation Arrestor
Protéger contre l'inflammation des vapeurs en réduisant la température et l'élan d'une flamme.
Poste d'injection
Injecter du GNL regazéifié dans le réseau de gaz naturel à l'aide de stations de réduction de pression et de comptage.
Actionneurs Bettis™ et Biffi™
Assurer une fermeture sûre dans les opérations difficiles. Obtenir une isolation automatisée, intelligente et de longue durée dans les applications d'eau de mer corrosive.
Vous lancez un nouveau projet GNL ou vous êtes confronté à des problèmes de maintenance de vos vannes GNL ? Emerson propose des solutions éprouvées et innovantes pour améliorer le débit, la sécurité et la gestion des émissions de vos opérations. Faites-nous part de vos questions ou de vos préoccupations et nous vous mettrons en contact avec l'un de nos experts en vannes GNL.
Questions fréquemment posées sur les vannes de GNL
Les vannes de GNL sont essentielles au maintien de la sécurité dans les usines de GNL, car le gaz naturel liquéfié, qu'il s'agisse de méthane, d'éthane, de propane ou de butane, est hautement inflammable. Des vannes fonctionnant correctement sont essentielles pour prévenir les fuites, contrôler la pression et gérer les situations d'urgence, atténuant ainsi les risques critiques pour la sécurité.
Depuis l'introduction des usines de GNL dans les années 1930, les vannes de GNL ont évolué pour gérer des trains de liquéfaction beaucoup plus importants. Les fabricants de vannes s'attachent désormais à produire des vannes de plus grande taille capables de supporter des pressions élevées et de garantir la sécurité du contrôle de la pression, de l'isolation et des opérations d'urgence, en réponse à la demande mondiale croissante de GNL.
L'un des principaux défis que doivent relever les fabricants de vannes pour GNL est de mettre au point des vannes capables de supporter des tailles importantes et des pressions élevées. Ces vannes sont essentielles pour le contrôle des processus, l'isolation, les opérations d'urgence et la protection des équipements majeurs dans les usines de GNL, où la sécurité est une préoccupation essentielle. Emerson possède une grande expérience dans la production de vannes destinées à l'ensemble de la chaîne de valeur du GNL, y compris les installations de liquéfaction, les transporteurs et les terminaux de regazéification.
Les vannes jouent un rôle essentiel dans l'infrastructure GNL en facilitant l'isolation des équipements pour la maintenance, la mise en marche et l'arrêt des processus, la régulation et le contrôle, ainsi que les arrêts d'urgence. Le choix et la configuration appropriés de la technologie des vannes sont essentiels pour garantir des opérations sûres, durables et rentables. Emerson propose une vaste gamme de vannes manuelles et actionnées pour le GNL, couvrant l'ensemble de la chaîne de production et de distribution.
Les vannes de GNL en configuration tout ou rien peuvent être actionnées à l'aide de systèmes pneumatiques, électriques ou hydrauliques. Ces options d'actionnement permettent aux vannes d'être contrôlées automatiquement, ce qui garantit une gestion efficace des processus GNL et permet aux vannes de réagir rapidement aux changements des conditions d'exploitation.
