Instalação de petróleo e gás economiza US$ 290.000 em custos de painel com Transmissores de pressão Rosemount

Cliente

Instalação de petróleo e gás, sul dos EUA

Aplicação

Controle de boca de poço, injeção química e aplicação de sistema de desligamento de emergência que requer transmissor de pressão de suporte de painel

Desafio

Uma instalação de petróleo e gás no sul dos Estados Unidos precisava de um transmissor de pressão em um pacote compacto que minimizasse o peso, o tamanho e o custo geral do painel. Os transmissores de pressão de estilo convencional não têm o formato necessário para otimizar a instalação em aplicações como painéis de controle de boca de poço, skids de injeção química e unidades de alimentação hidráulica.

O uso de um transmissor de pressão de estilo convencional não apenas aumenta o peso, mas também exige muito mais espaço "viável" para acessar o cabeçote, remover tampas e passar conduítes. A maioria das instalações requer um pé e meio adicional de espaço ao redor do transmissor de pressão para acomodar essas funções, o que pode triplicar a dimensão de altura e profundidade de um painel.

Solução

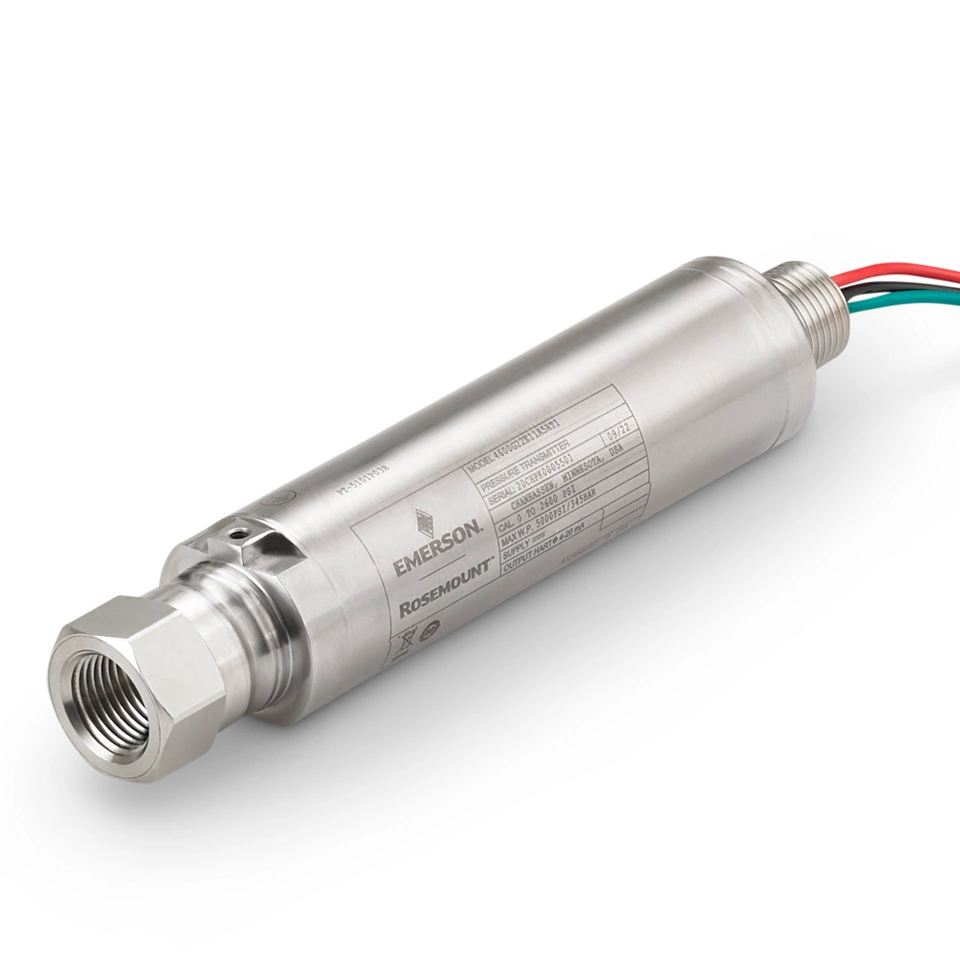

Projetado especialmente para os requisitos da aplicação de painéis de controle, o Transmissor de pressão Rosemount 4600 fornece um pacote compacto que minimiza o peso, o tamanho e o custo geral do painel. Além disso, o Transmissor de pressão Rosemount 4600 oferece o melhor desempenho, estabilidade e confiabilidade da categoria.

O design compacto do Transmissor de pressão Rosemount 4600 permite que três transmissores sejam montados na mesma quantidade de espaço que um transmissor de estilo convencional. O painel médio tem aproximadamente oito pés (2,4 m) de altura e varia em comprimento e profundidade, dependendo do número de transmissores de pressão instalados no painel. Com base em um painel com 80 transmissores de pressão, o painel terá as seguintes dimensões e custo (sem tubulação, suportes e outras ferragens de montagem):

Consulte a tabela 1.

Solução

Ao utilizar transmissores de painel, foi obtida uma economia de 34% no custo do painel. Apenas os custos diretos do painel de aço inoxidável foram quantificados em 50% ao usar um transmissor de painel.

A economia é aumentada para US$ 200.000 por painel em grandes projetos de plataforma. Nesse caso, expandir o tamanho do painel não é viável porque o painel se torna muito grande. Outro painel deve ser adicionado a um custo de cerca de US$ 200.000 por painel. A instalação de petróleo e gás conseguiu economizar US$ 290.000 em custos de painel ao usar o Transmissor de pressão Rosemount 4600.

Um selo de conduíte integral para permitir a montagem diretamente no anteparo é um recurso do Transmissor de pressão Rosemount 4600. Isso elimina conduítes e selos de conduítes adicionais, bem como suportes de montagem adicionais.

Consulte a tabela 2.

Solução

Considerando o mesmo exemplo baseado em 80 transmissores de pressão dentro do painel, a economia com conduítes e suportes reduz o custo do painel em US$ 7.680 adicionais. A economia total realizada inclui os custos totais de painel e os custos totais de ferragens, resultando em uma economia de US$ 14.440 por painel ou 52% de redução no custo por painel.

Consulte a tabela 3.
