Armaturen, Stellantriebe und Regler für die ganze LNG-Wertschöpfungskette
Von der Inbetriebnahme bis zur langfristigen Wartung der Anlagen – die LNG-Armaturen von Emerson werden bei den größten und komplexesten LNG-Projekten der Welt eingesetzt.
Von der Inbetriebnahme bis zur langfristigen Wartung der Anlagen – die LNG-Armaturen von Emerson werden bei den größten und komplexesten LNG-Projekten der Welt eingesetzt.
Emerson ist Marktführer mit dem breitesten Angebot an Armaturen, Stellantrieben und Reglern mit wichtigen Absperr- und Steuerungstechnologien. Mit Blick auf die Zukunft nutzen die Lösungen von Emerson die Kraft datengesteuerter Innovationen, um Emissionen zu reduzieren, die Zuverlässigkeit der Anlagen zu erhöhen und die Anlagensicherheit zu verbessern – was letztendlich zu Kosteneinsparungen und operativer Exzellenz führt.

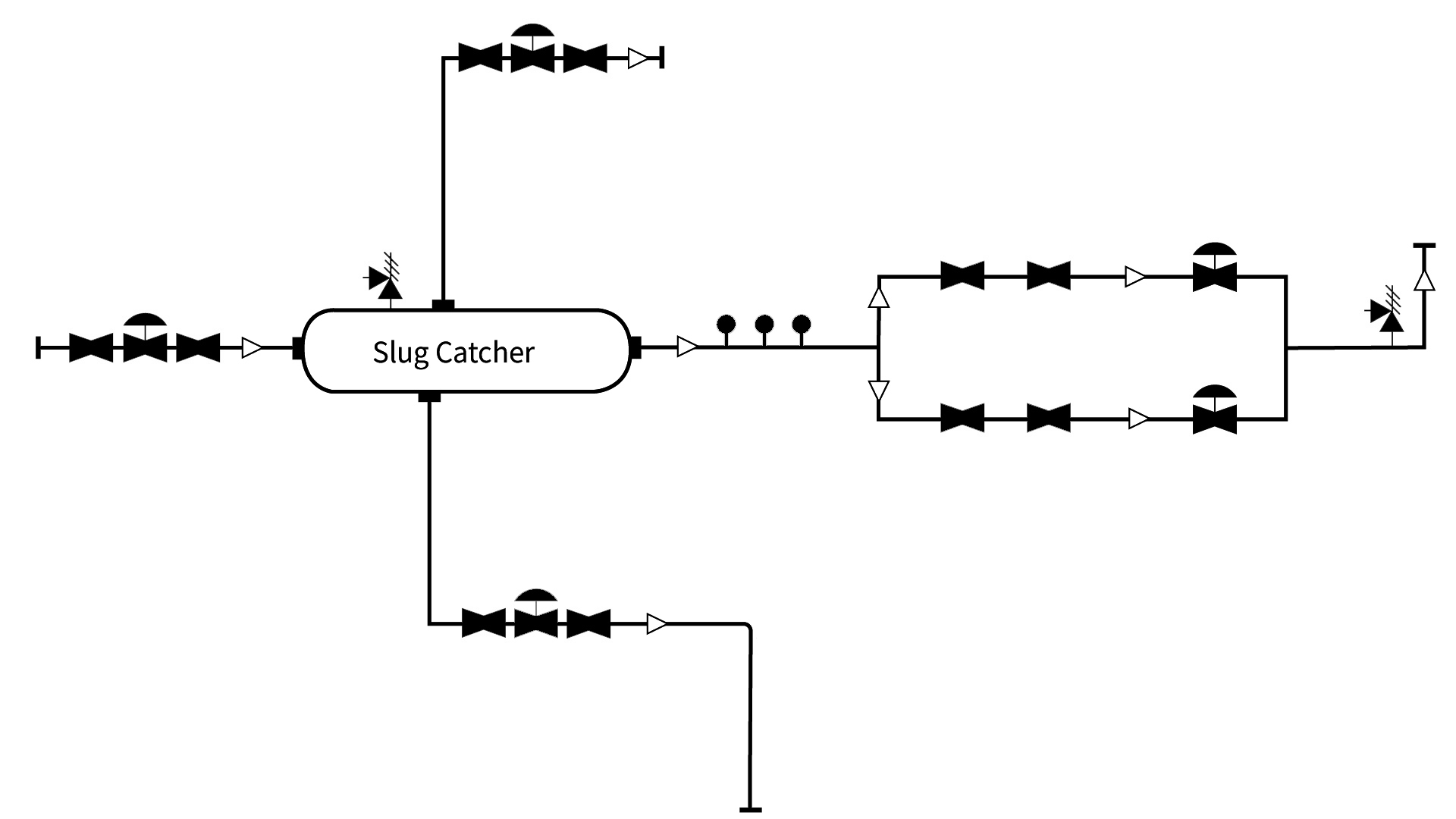

Die Einlassvorrichtungen entfernen Flüssigkeiten aus dem Zufuhrgas, senken den Druck aus der Gasleitung und drosseln den Gasfluss in die nachgeschalteten Verarbeitungseinheiten. Ein stabiler und zuverlässiger Betrieb ist für eine profitable LNG-Produktion entscheidend, da unerwartete Wartungsarbeiten oder Ausfälle zu erheblichen Strafen führen können.
Unser Mehrwert:
Fisher™ Druckminderventil
Sorgen für den richtigen Durchfluss in die Anlage.
Fisher™ Slug Catcher Einlassventil
Erzeugen den endgültigen Druckabfall, bevor die Flüssigkeit in den Slug Catcher eintritt und die Abscheidung in Gang setzt.
KTM™-Rohgas-Absperrklappen
Trennen Sie Rohgas zuverlässig mit ausgereiften, automatisierten Armaturenlösungen.
Anderson Greenwood Druckentlastungsventil
Zuverlässiger Überdruckschutz am Slug Catcher ohne Leckage oder übermäßigen Flüssigkeitsverlust.
Vanessa™ dreifach-exzentrische Armaturen für Notschaltungssystem
Dank reibungsfreier Betätigung über den 90°-Drehwinkel sind Vanessa™ dreifach-exzentrische Armaturen in der Lage, in extrem kurzen Zeiten zu öffnen und zu schließen, und das bei extrem niedrigen Anforderungen an das Laufmoment. Die Asymmetrie der Vanessa™ Armatur löst je nach Installation ein unterschiedliches Verhalten aus. Dies erhöht die Zuverlässigkeit der gesamten betätigten Armaturlösung.
Actionneurs Bettis™ et Biffi™ pour les fonctions d'arrêt d'urgence
Les solutions autonomes électro-hydrauliques, électriques à sécurité intégrée et à action rapide garantissent une étanchéité constante dans les applications critiques d'arrêt d'urgence (ESD).
Fisher™ FIELDVUE™ DVC7K Digitaler Ventilregler
Analysieren Sie Daten in Echtzeit, um Leistung und Zuverlässigkeit zu bewerten und Ihren Betrieb näher an den Sollwert zu führen.

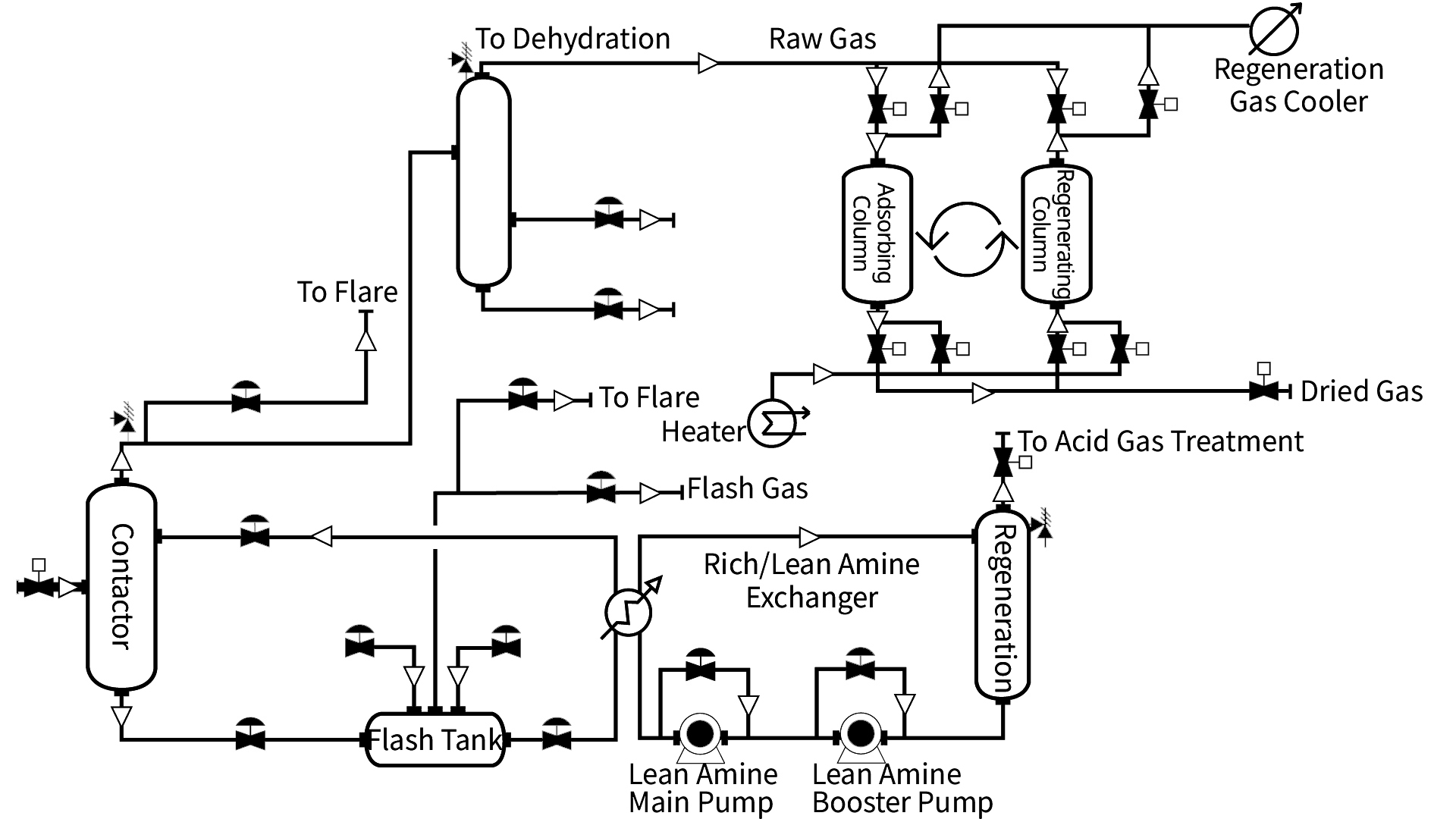

Die Säuregasabscheideanlage reduziert die Konzentration von Schwefelwasserstoff (H2S) und Kohlendioxid (CO2) im Einsatzgas durch Aminbehandlung oder einen Entschwefelungssprozess. Die Entwässerungsanlage entfernt dann Feuchtigkeit aus dem Süßgas, um Ausfällungen und Hydratbildung unter kryogenen Bedingungen im nachgeschalteten Bereich zu vermeiden.
Unser Mehrwert:
Fisher™ Ventil zur Ausschleusung von gasreichen Aminlösungen
Regulieren Sie den Füllstand der gasreichen Aminlösung, die sich am Boden des Behälters ansammelt.
Vanessa™ dreifach-exzentrische Armaturen für Dehydrierung oder Molekularsiebe
Sie übertreffen herkömmliche Absperrklappen durch erhöhte Haltbarkeit, Zuverlässigkeit und geringere Betriebskosten.
AEV Schaltventile für Dehydrierung oder Molekularsiebe
Revolutionieren Sie die Art und Weise, wie Sie über Kugelhähne bei der Isolierung Ihrer anspruchsvollen Serviceprozesse denken.
Fisher™ Aminpumpen-Rücklaufventil
Präzise Steuerung des Pumpenförderstroms, der zur Saugseite der Pumpe in der Sauergasentfernungsanlage geleitet wird.
Bettis™- und Biffi™-Antriebe
Arbeitet beständig in schwierigen Umgebungen, in feindlichen Umgebungen und wenn die Stromversorgung beeinträchtigt ist.

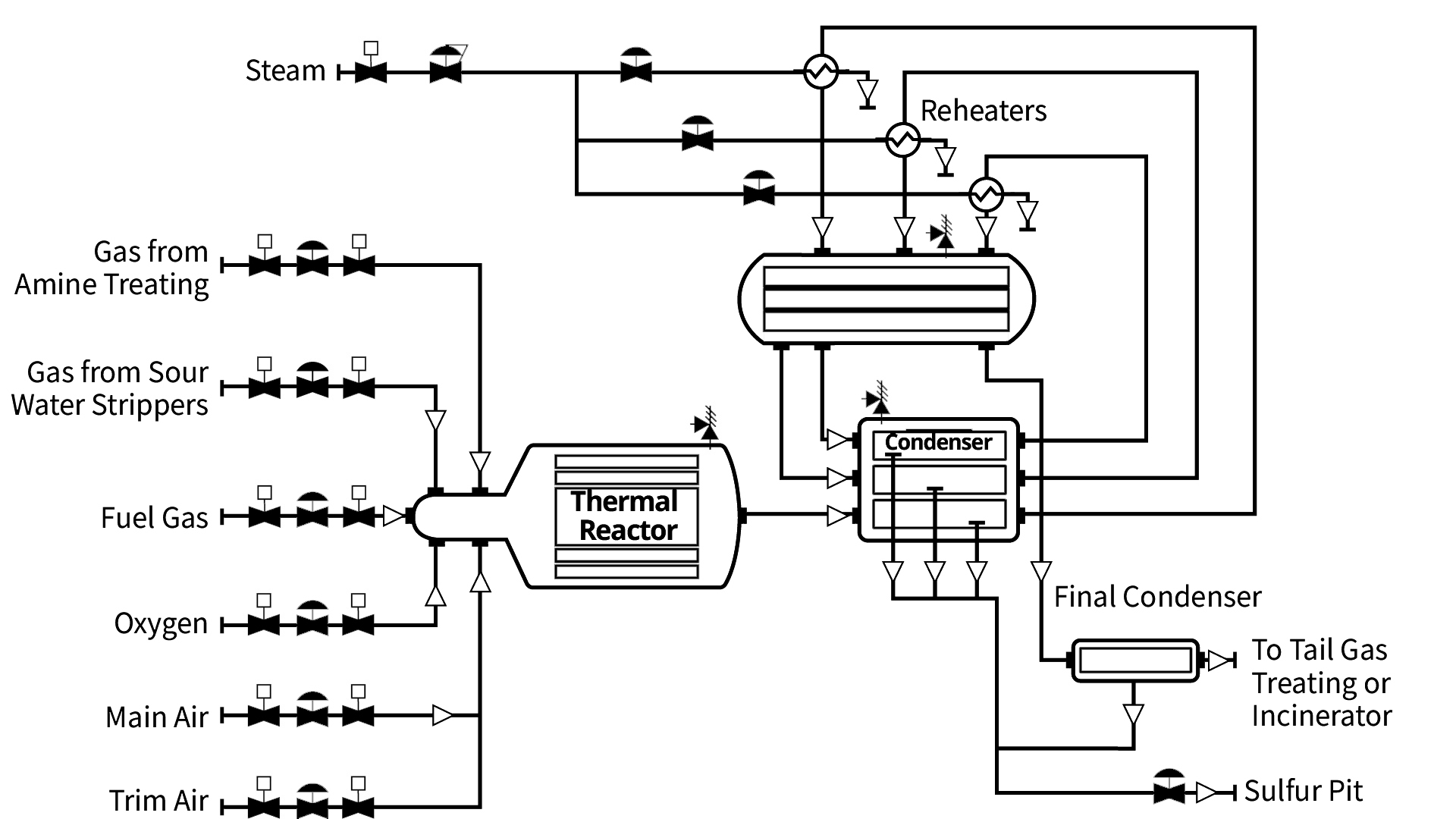

Ein Ungleichgewicht der Verbrennungsluft in Schwefelrückgewinnungsanlagen kann zu einem Überschuss an Schwefelwasserstoff oder Schwefeldioxid im Abgas führen, was eine Abschaltung der gesamten LNG-Anlage zur Folge haben kann. Korrosion stellt in diesem Zusammenhang eine ständige Herausforderung dar. Darüber hinaus kann der Gesamtdurchsatz beeinträchtigt werden, wenn der entfernte Schwefel nicht vollständig verarbeitet werden kann.
Unser Mehrwert:
Fisher™-Ventil für Sauergas aus Amin
Effektive Handhabung von stark schwefelhaltigen Prozessen, wie z. B. die Zuführung von saurem Gas zum thermischen Reaktor, mit langlebigen, NACE-konformen Materialien.
Fisher™ Sauerwasser-System (SWS) Ventil
Leiten Sie saures Gas effizient aus den Sauerwasserstrippern ab und vermeiden Sie die kostspieligen Auswirkungen von Schwefelschäden an den Ventilen.
Vanessa™ dreifach-exzentrische Armaturen für Schwefelrückgewinnungsanlagen
Auf/Zu- oder Bypass-Ventillösungen mit Wärmemantel, Lagerspülung und spezieller Materialauswahl zum Schutz vor Wärmeverlusten, Verfestigung des Mediums und Korrosion.
Yarway™ Kesselverkleidung und Füllstandslösungen
Sorgen Sie für eine optimale Kesselleistung und Dampferzeugung, indem Sie Ablagerungen entfernen, den Anstieg des Kesselfüllstands überwachen und den Flüssigkeitsstand steuern.
Crosby Druckentlastungsventil mit direkter Feder
Schutz vor Überdruckereignissen, um Prozessunterbrechungen zu vermeiden und Risiken für das Personal zu verringern.

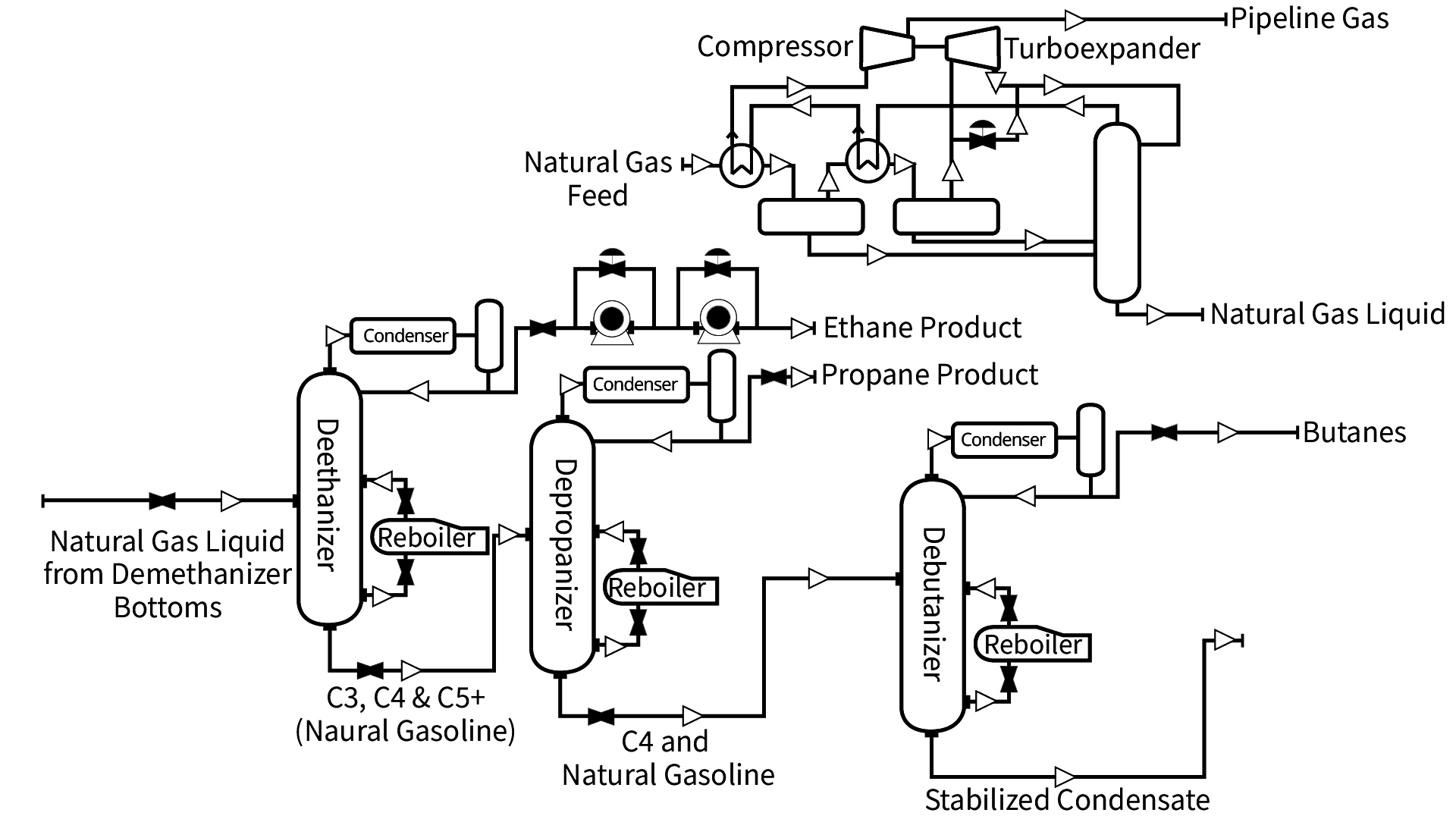

Beim Fraktionierungsprozess wird ein Rohstrom aus einem flüssigen Erdgasgemisch (NGLs), das normalerweise aus Ethan, Propan und Butan besteht, in primäre Kohlenwasserstoffkomponenten getrennt. Das passiert in mehreren Schritten, indem Kohlenwasserstoffe aus dem gemischten Gasstrom verdampft und der reine Produktstrom über einen Kopfkondensator zurückgewonnen wird, je nach regionaler Nachfrage und Wirtschaftlichkeit.
Unser Mehrwert:
Fisher™ Booster Pumpen-Rücklaufventil
Führen Sie den Durchfluss bei Bedarf durch die Ethan-Booster-Pumpe zurück, um Kavitationsschäden zu vermeiden.
Fisher™ Expander-Bypass-Ventil
Ermöglicht ein effizientes Anfahren und Abschalten des Turboexpanders und schützt ihn im Falle einer Systemstörung.
Vanessa™ dreifach-exzentrische Armaturen
Isolieren Sie die Einlass- und Auslassleitungen der Fraktionierungseinheiten mit vollständig konstruierten, automatisierten Absperrlösungen.
AEV zweifach-exzentrischer C-Ball-Kugelhahn
Isolieren Sie den Reboiler zuverlässig für geplante Inspektionen und Reparaturen.
Bettis™- und Biffi™-Antriebe für Notabschaltfunktionen
Gewährleisten Sie eine gleichbleibend dichte Abschaltung in kritischen Notabschaltanwendungen (ESD) mit eigenständigen elektrohydraulischen, elektrischen ausfallsicheren und schnell wirkenden Lösungen.
Fisher™ Überdruckschutzventil
Unterbrechen Sie den Durchfluss eines gefährlichen Gases, wenn ein gefährliches Ereignis erkannt wird.
Fisher™ FIELDVUE™ DVC7K Digitaler Ventilregler
Analysieren Sie Daten in Echtzeit, um Leistung und Zuverlässigkeit zu bewerten und Ihren Betrieb näher an den Sollwert zu führen.

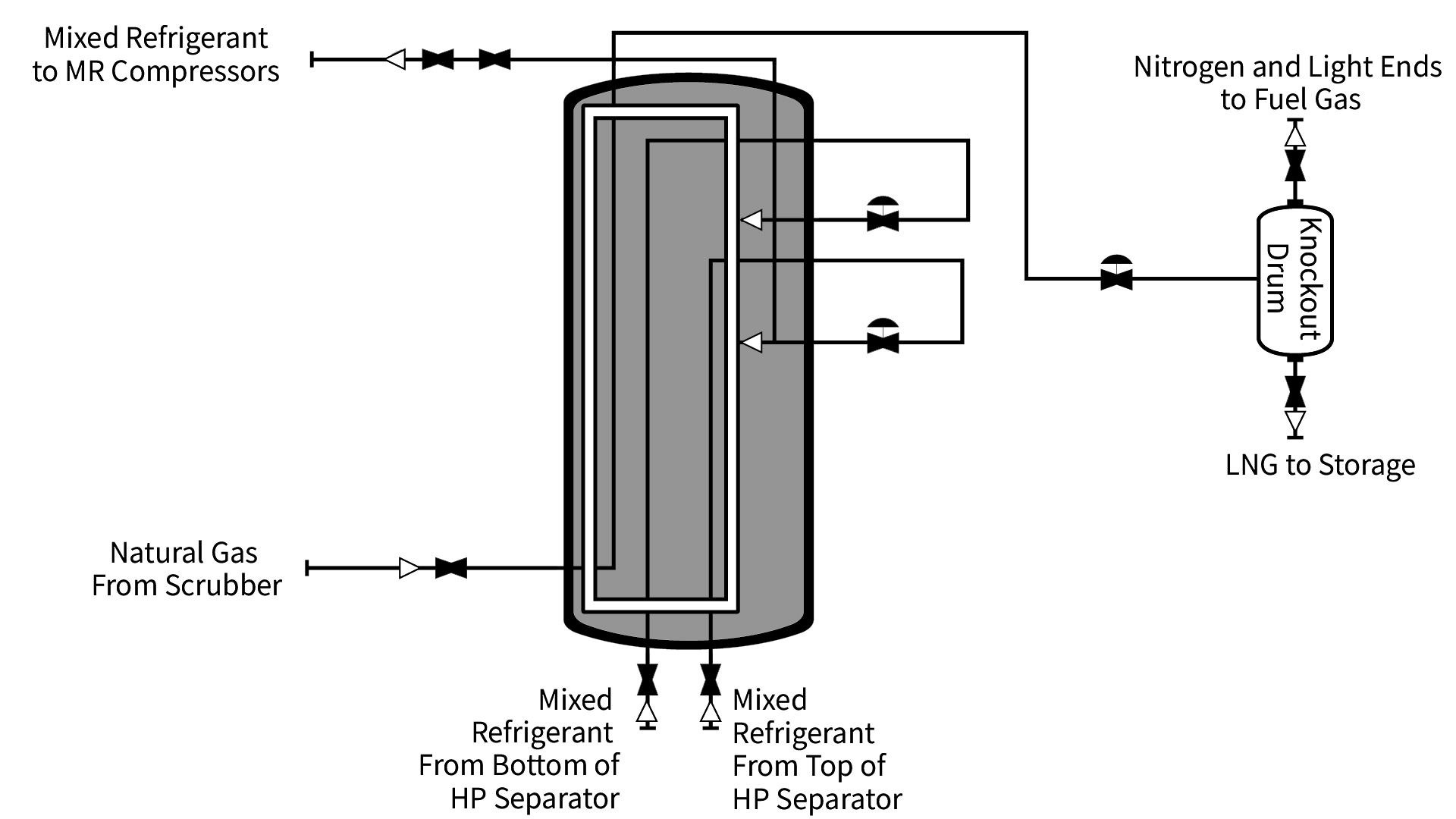

Der kryogene Hauptwärmetauscher (MCHE) ist das Herzstück der Verflüssigungsanlage. Er verflüssigt Erdgas und kühlt es dann weiter ab. Der MCHE besteht aus vielen spiralförmig gewickelten Rohrbündeln. Wenn das Zufuhrgas oben aus dem MCHE kommt, ist es flüssig, weil die Temperatur auf etwa -146 °C (-231 °F) gesenkt wurde.
Unser Mehrwert:
Fisher™ Joule-Thomson-Ventil
Nutzen Sie den Druckabfall zur Kühlung von Flüssigkeiten, Gasen oder mehrphasigen Fluiden.
Vanessa™ dreifach-exzentrische Armatur für Tieftemperatur Anwendung
Dichtheit, Bedienbarkeit und Drehmomentanforderungen bleiben auch unter Tieftemperaturbedingungen und starken Temperaturschwankungen unbeeinträchtigt.
Fisher™ LNG-Temperaturventil
Kontrolle der Temperatur des aus dem Hauptwärmetauscher austretenden LNG.
AEV ²XC™ C-Ball-Kugelhahn für Tieftemperatur-Anwendungen (Kryogen)
Unübertroffene Drehmoment-Sitz-Isolierung mit verbesserter Sicherheit, Zuverlässigkeit und Leistung
Bettis™- und Biffi™-Antriebe für Notabschaltfunktionen
Sorgen Sie für eine gleichbleibend dichte Absperrung in kritischen Notabschaltanwendungen (ESD) mit elektrischen ausfallsicheren und schnell wirkenden Lösungen.
AEV automatisierter C-Ball-Kugelhahn für Tieftemperatur-Anwendungen (Kryogen)
Dichtheit, Funktionsfähigkeit und Drehmomentbedarf bleiben unter Tieftemperatur-Bedingungen und bei starken Temperaturschwankungen unbeeinträchtigt.
Fisher™ FIELDVUE™ DVC7K Digitaler Ventilregler
Analysieren Sie Daten in Echtzeit, um Leistung und Zuverlässigkeit zu bewerten und Ihren Betrieb näher an den Sollwert zu führen.

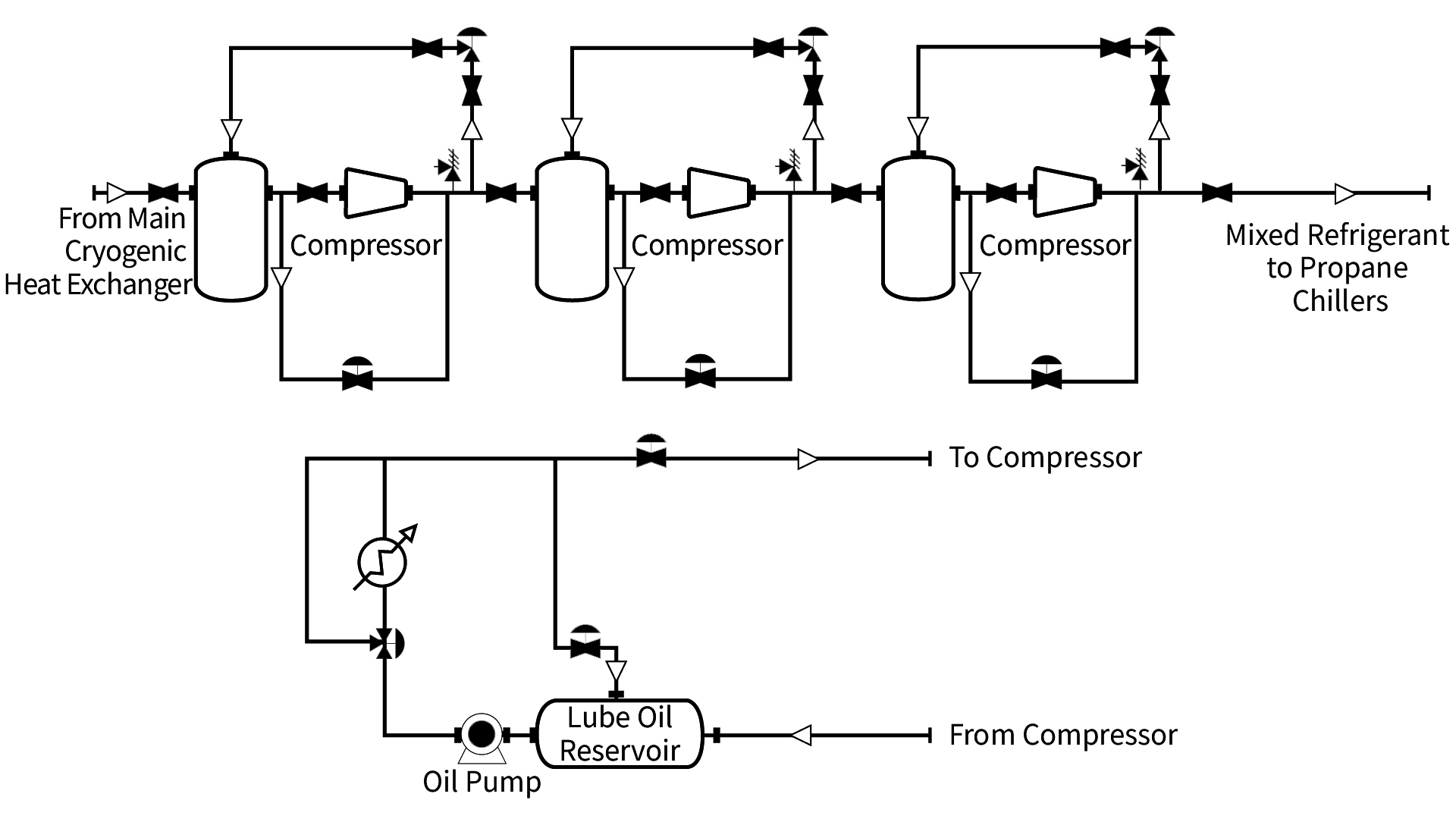

Zentrifugalkompressoren sind entscheidend für die Gasverflüssigung. Sie sorgen für die mehrstufige Verdichtung von Kältemitteln, um Erdgas für die Lagerung und den Transport zu verflüssigen, und halten die LNG-Produktion am Laufen.
Unser Mehrwert:
Fisher™ Optimiertes Kompressor-Pumpgrenzventil und Zubehör
Schützen Sie Ihren kritischen und kostspieligen Kompressor vor einem schädlichen Überdruck mit einem kompletten, optimierten Pumpgrenzventilpaket, das höhere Ausbeuten, präzises Ansprechen und bemerkenswerte Stabilität bietet.
Fisher™ Hot Bypass-Ventil
Recyceln Sie das Gas um den gesamten Kompressorsatz herum, damit er sich nicht abschalten kann.
Fisher™ 3-Wege-Temperaturventil
Halten Sie die richtige Temperatur des Ölschmiermittels ein.
Fisher™ Überdruckschutzventil
Unterbrechen Sie den Durchfluss eines gefährlichen Gases, wenn ein gefährliches Ereignis erkannt wird.
Anderson Greenwood™ Überdruckschutzventil
Schutz vor Überdruck an den Kompressorauslässen mit einem Produkt, das so konzipiert ist, dass störende Entlastungen minimiert werden.
Vanessa™ dreifach-exzentrische Armaturen
Sie übertreffen herkömmliche Absperrklappen durch erhöhte Haltbarkeit, Zuverlässigkeit und geringere Betriebskosten.
AEV automatisierter C-Ball-Kugelhahn für Tieftemperatur-Anwendungen (Kryogen)
Dichtheit, Funktionsfähigkeit und Drehmomentbedarf bleiben unter Tieftemperatur-Bedingungen und bei starken Temperaturschwankungen unbeeinträchtigt.
Bettis™- und Biffi™-Antriebe
Arbeitet beständig in schwierigen Umgebungen, in feindlichen Umgebungen und wenn die Stromversorgung beeinträchtigt ist.

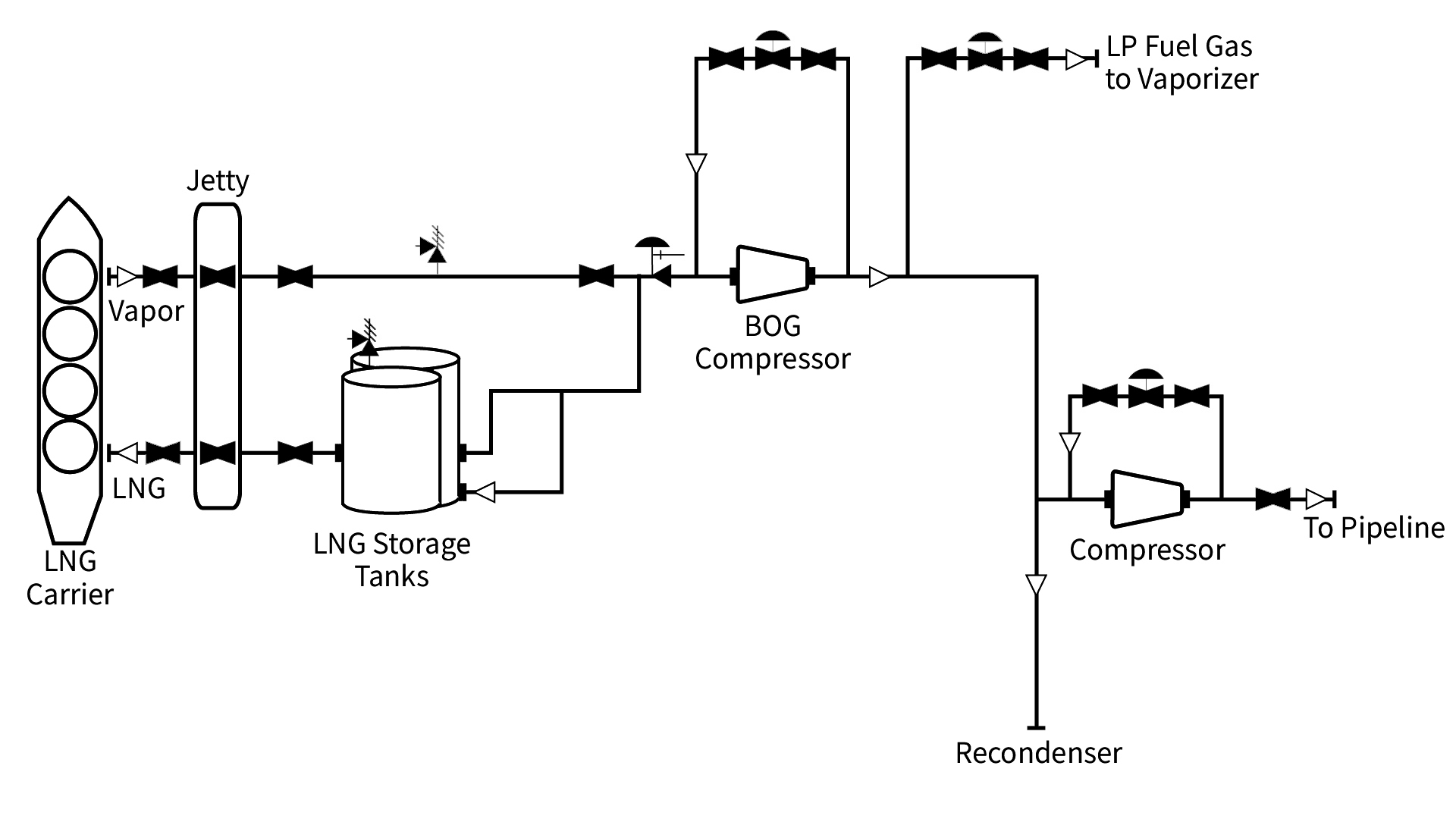

Normalerweise werden zwei oder mehr oberirdische Tanks benutzt, um LNG zu speichern. Das durch Wärmeübertragung in den Tanks und LNG-Leitungen entstehenden Siede-Verluste ( Boil-off-Gas BOG) werden komprimiert und in einem Rekondensator verflüssigt, um ein Abfackeln oder Entlüften zu vermeiden und die Umweltbelastung zu minimieren.
Unser Mehrwert:
Vanessa™ dreifach-exzentrische Armaturen für Tieftemperatur-Anwendungen (Krogen)
Kombinieren eine optimale Reduzierung des Platzbedarfs und der Gesamtbetriebskosten mit überlegenen Leistungen unter kryogenen Bedingungen.
Fisher™ Boil-Off-Gaskompressor Pumpgrenzventil
Schützen Sie den Kompressor vor schädlichem Überdruck durch schnelles und genaues Ansprechen der Ventile, um den Druckstrom sofort wieder zuzuführen.
Fisher™ LNG-Injektor
Einspritzen von LNG in das Gas, um es zu kühlen.
AEV automatisierter geschweißter Kugelhahn für Tieftemperatur Anwendungen (Kryogen)
Sichere, leckagefreie Absperrung bei schwierigen Anlegebetrieben, einschließlich Isolierung, Durchflussmodulation und Notabschaltung.
Anderson Greenwood™ Druckentlastungsventil
Schützen Sie den LNG-Lagertank vor Überdruck- und Vakuumszenarien und verhindern Sie gleichzeitig Leckagen während des Betriebs.
Enardo™ Detonationssperre
Schutz vor der Entzündung von Dämpfen durch Verringerung der Temperatur und des Impulses einer Flamme.
Bettis™- und Biffi™-Antriebe
Sorgen für eine gleichbleibend dichte Absperrung in kritischen Notfallsituationen mit elektrischen ausfallsicheren und schnell wirkenden Lösungen.

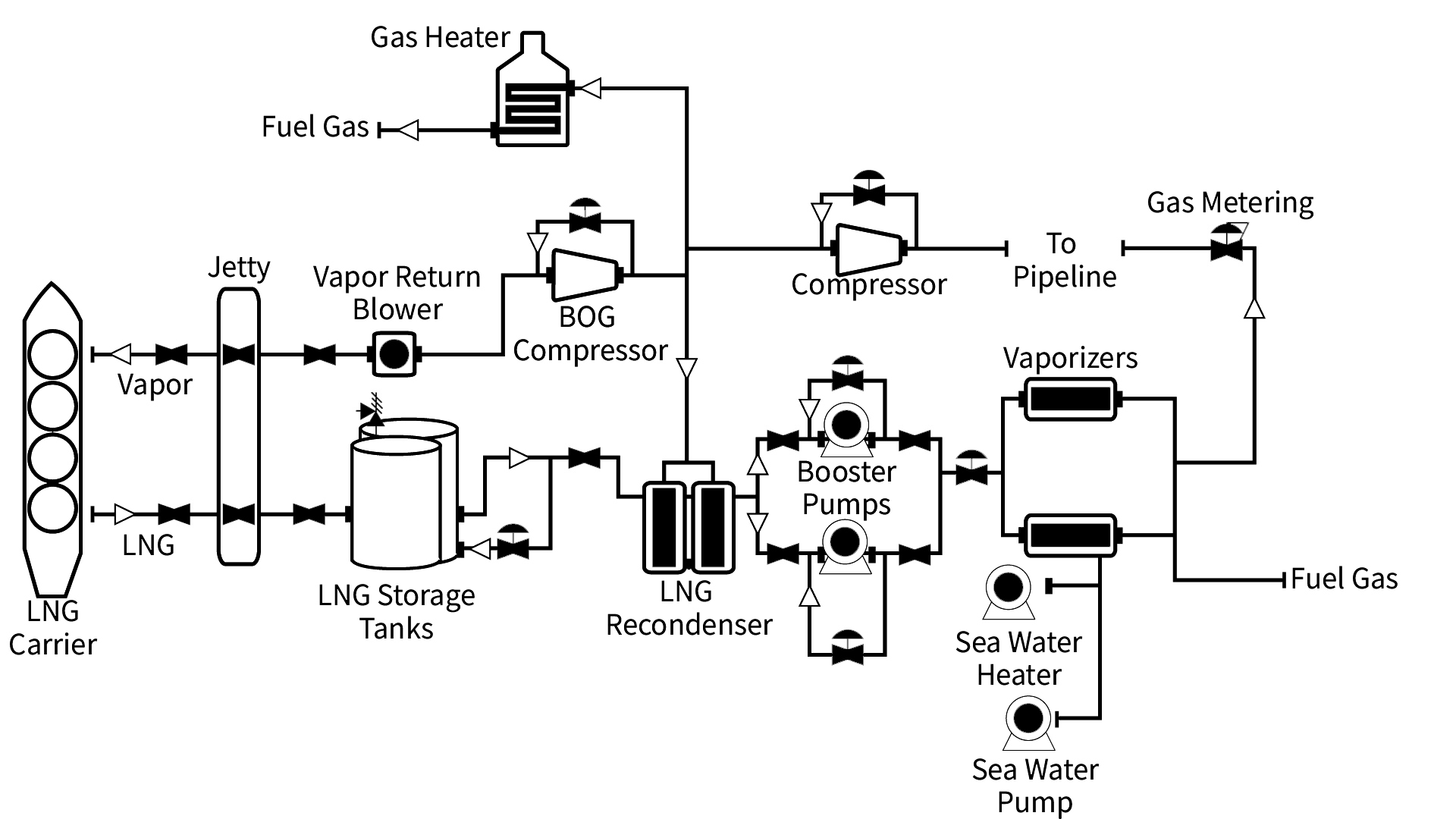

In einem LNG-Empfangsterminal werden Schiffe entladen und das LNG in großen isolierten Lagertanks auf Atmosphärentemperatur gehalten. Mit einem Verdampfungssystem wird das LNG wieder in einen gasförmigen Zustand gebracht, bevor es über ein Erdgasleitungssystem verteilt wird.
Unser Mehrwert:
Vanessa™ dreifach-exzentrische Armatur für Tieftemperatur Anwendung
Dichtheit, Bedienbarkeit und Drehmomentanforderungen bleiben auch unter Tieftemperaturbedingungen und starken Temperaturschwankungen unbeeinträchtigt.
AEV Verladearm Kugelhahn
Minimieren Sie die Gesamtkosten für Verladearme mit leckagefreien Tieftemperaturarmaturen, die hinsichtlich Platzbedarf und Gewicht optimiert sind.
Keystone Seewasser-Absperrklappen
Erzielen Sie eine langlebige, intelligente, automatische Isolierung in korrosiven Meerwasseranwendungen.
Fisher™-Kompressor-Pumpgrenzventil
Schützen Sie den Verdichter vor schädlichem Überdruck durch schnelles und genaues Ansprechen der Ventile, um den Druckstrom sofort wieder zuzuführen.
Anderson Greenwood Druckentlastungsventil
Reduzieren Sie Behälterdurchdringungen, Produktabfälle und Wartungskosten.
Enardo™ Detonationssperre
Schutz vor der Entzündung von Dämpfen durch Verringerung der Temperatur und des Impulses einer Flamme.
Injektionsstation
Einspeisung von wiederverdampftem LNG in das Erdgasnetz mit Druckminderungs- und Messstationen.
Bettis™- und Biffi™-Stellantriebe
Sichere Absperrung bei schwierigen Betriebsbedingungen. Erzielen Sie eine langlebige, intelligente, automatische Absperrung in korrosiven Meerwasseranwendungen.
Starten Sie ein neues LNG-Projekt oder haben Sie Probleme mit der Wartung Ihrer LNG-Armaturen? Emerson hat bewährte, innovative Lösungen, um den Durchsatz, die Sicherheit und das Emissionsmanagement Ihres Betriebs zu verbessern. Sagen Sie uns einfach Bescheid, wenn Sie Fragen oder Bedenken haben, und wir verbinden Sie mit einem unserer Experten für LNG-Armaturen.
Häufig gestellte Fragen zu LNG-Armaturen
LNG-Armaturen sind entscheidend für die Sicherheit in LNG-Anlagen, weil verflüssigtes Erdgas, egal ob Methan, Ethan, Propan oder Butan, sehr leicht entflammbar ist. Gut funktionierende Armaturen sind wichtig, um Lecks zu verhindern, den Druck zu kontrollieren und Notfälle zu bewältigen, wodurch kritische Sicherheitsrisiken gemindert werden.
Seit es LNG-Anlagen in den 1930er Jahren gab, haben sich LNG-Armaturen weiterentwickelt, um mit viel größeren Verflüssigungsanlagen umzugehen. Die Hersteller von Armaturen konzentrieren sich jetzt auf die Produktion von größeren Armaturen, die hohen Drücken standhalten und eine sichere Druckregelung, Absperrung und Notbetätigung gewährleisten können, um der weltweit steigenden Nachfrage nach LNG gerecht zu werden.
Eine der größten Herausforderungen für Hersteller von LNG-Armaturen ist die Entwicklung von Armaturen, die große Nennweiten und hohe Drücke bewältigen können. Diese Armaturen sind für die Prozesssteuerung, Absperrung , Notbetätigungen und den Schutz wichtiger Anlagen in LNG-Anlagen, wo Sicherheit oberste Priorität hat, unverzichtbar. Emerson verfügt über umfangreiche Erfahrung in der Herstellung von Armaturen für die gesamte LNG-Wertschöpfungskette – einschließlich Verflüssigungsanlagen, Transportschiffe und Regasifizierungsanlagen.
Armaturen sind in der LNG-Infrastruktur entscheidend, weil sie die Absperrung von Anlagen für Wartung, Prozess-Ein-/Ausschaltung, Regelung/Steuerung und Notabschaltungen ermöglichen. Die richtige Auswahl und Konfiguration der Armaturentechnik ist entscheidend für einen sicheren, nachhaltigen und profitablen Betrieb. Emerson hat ein riesiges Angebot an manuellen und automatisierten Armaturen für LNG, das die gesamte Produktionskette und Verteilung abdeckt.
LNG-Ventile in Auf/Zu-Ausführungen können mit pneumatischen, elektrischen oder hydraulischen Systemen betätigt werden. Diese Antriebsoptionen ermöglichen eine automatische Steuerung der Armaturen, wodurch ein effizientes Management der LNG-Prozesse gewährleistet ist und die Armaturen schnell auf Änderungen der Betriebsbedingungen reagieren können.
