Protección del exceso de presión para gas, vapor, líquido y dos fases en un diseño sencillo.
La válvula de alivio de presión de la serie EM de Crosby proporciona protección contra sobrepresiones, desde aplicaciones muy básicas hasta las más exigentes.
Respaldado por 150 años de experiencia en ingeniería y aplicaciones, su diseño versátil y resistente lo convierte en una solución probada en todas las aplicaciones industriales.

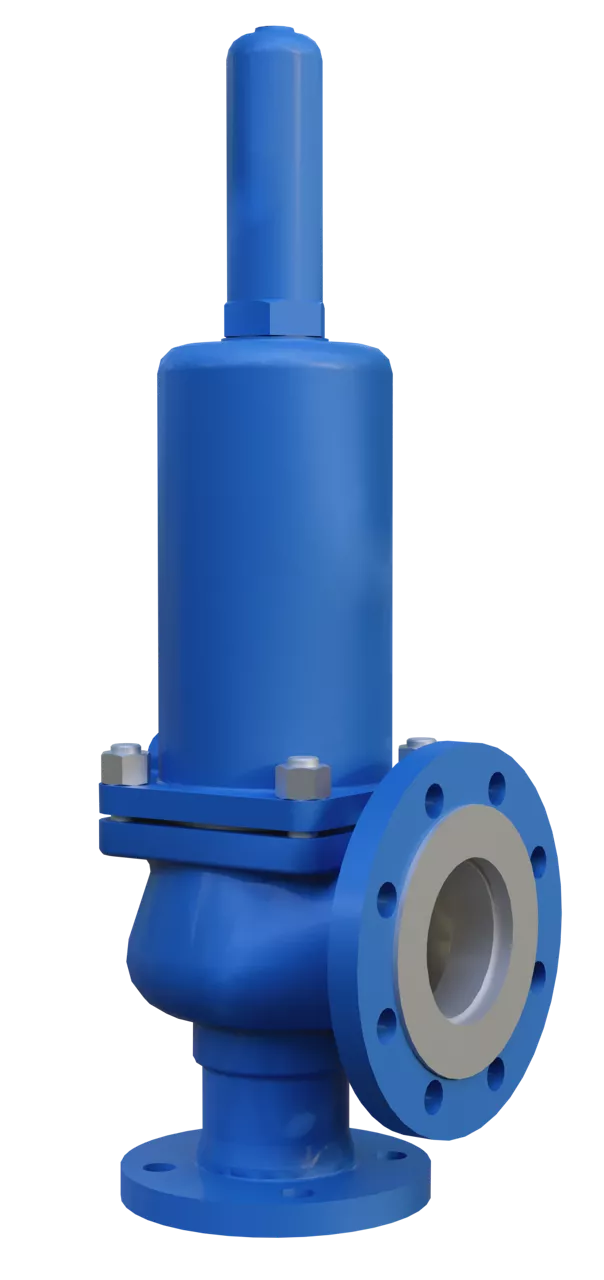

VÁLVULAS DE SEGURIDAD DE PRESIÓN CON RESORTE DE LA SERIE EM DE CROSBY
Diseño sencillo con muchas capacidades
Bonete cerrado convencional, bonete abierto o fuelle equilibrado
OMNI-Trim®
OMNI-Trim®: funciona con gas, líquido y multifásico.
Mayor ajuste del asiento
No más del 50 % de la fuga permitida por la norma API 527.
Acción emergente:
Protección del exceso de presión rápida y precisa
Caudal completo
Caudal completo en un límite del 5 % sobre la presión
Fuelle balanceado
Diseño equilibrado del fuelle para un funcionamiento confiable con contrapresión.
Diseño simple y modular:
Optimice el inventario de piezas de repuesto y reduzca los costos.
Elevación restringida
Elevación restringida con un solo anillo que reduce los riesgos asociados con una válvula de gran tamaño.
Diseño sencillo con muchas capacidades
Aplicaciones seleccionadas
Aproveche las ventajas del CDTP
Si existe una contrapresión variable superpuesta, debe utilizar una válvula equilibrada EMB.
Aunque se podría utilizar un EMC convencional:
Ruido de las válvulas de seguridad
- Varias válvulas más pequeñas
- Tubos de escape más gruesos
- Aislamiento
- Barreras acústicas
- Silenciadores
Las válvulas de seguridad como la Crosby EM alivian rápidamente la presión a través de un único conjunto de boquilla y disco, casi siempre a velocidad sónica, lo que provoca un ruido extremo.
Un EMC DN50 a 20 bar puede alcanzar los 116 dB a 30 m de distancia.
El ruido no se puede reducir dentro de la válvula, pero las opciones de mitigación pueden incluir:
Recuerde que la activación de la válvula de seguridad es poco frecuente y siempre accidental.
¿EN ISO 4126 o API Std 520?
- Gas: tanto EN como API arrojan resultados idénticos, a pesar de los diferentes coeficientes.
- Líquido: para contrapresiones bajas (<20 %), ambos estándares ofrecen resultados similares. Con una contrapresión significativa, la API tiene en cuenta la reducción de la elevación y el caudal (K
- Vapor: la API utiliza una fórmula más adecuada para el vapor de proceso saturado.
La norma EN ISO 4126-7 establece métodos de dimensionamiento para válvulas de seguridad que manejan gas, líquido y vapor. Está armonizada con la Directiva para Equipos de Presión de la UE (PED 2014/68/UE), pero el uso de las normas EN no es obligatorio para el cumplimiento de la PED. Del mismo modo, la norma API Std 520 no es necesaria para cumplir con el código ASME para recipientes a presión. En última instancia, la elección del estándar depende del usuario.
EN es compatible con todas las aplicaciones y utiliza un método más detallado con propiedades específicas del vapor, lo que puede dar lugar a resultados de dimensionamiento diferentes. Por último, la norma API 520 junto con la norma API 526 ofrecen datos genéricos “eficaces” para el dimensionamiento inicial. La norma EN ISO 4126 exige datos certificados de las válvulas para todos los cálculos.
Caudal de 2 fases
Para la descarga atmosférica, suele ser suficiente una válvula Crosby™ EMC convencional.
Sin embargo, en el caudal bifásico, la evaporación del líquido dentro del cuerpo de la válvula puede crear una contrapresión superior al 30 % de la presión establecida, incluso sin tuberías de escape. Esto pone en peligro el desempeño EMC.
Dado que la contrapresión es impredecible, una válvula equilibrada EMB es la opción más segura y confiable para aplicaciones de dos fases.
