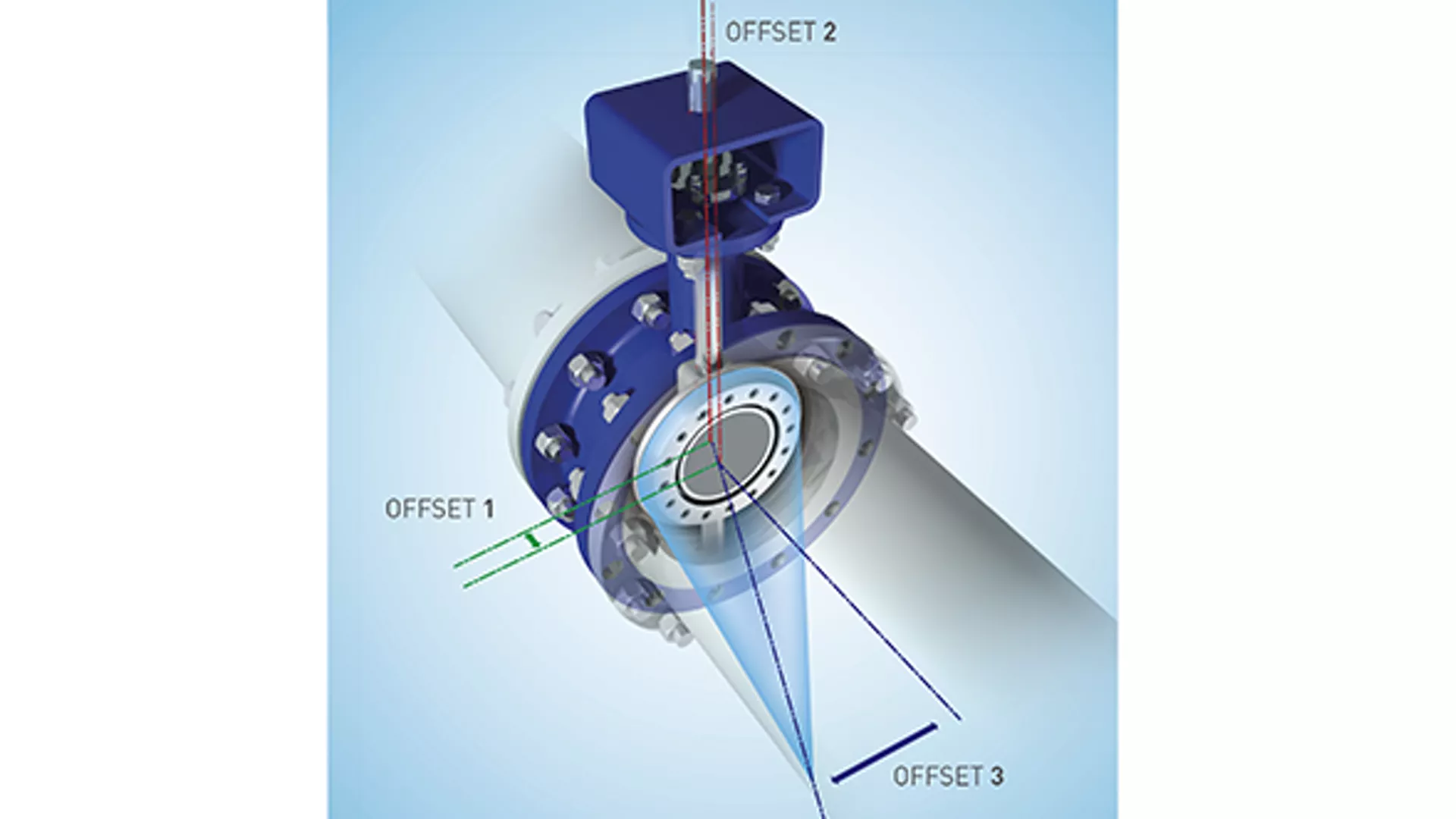

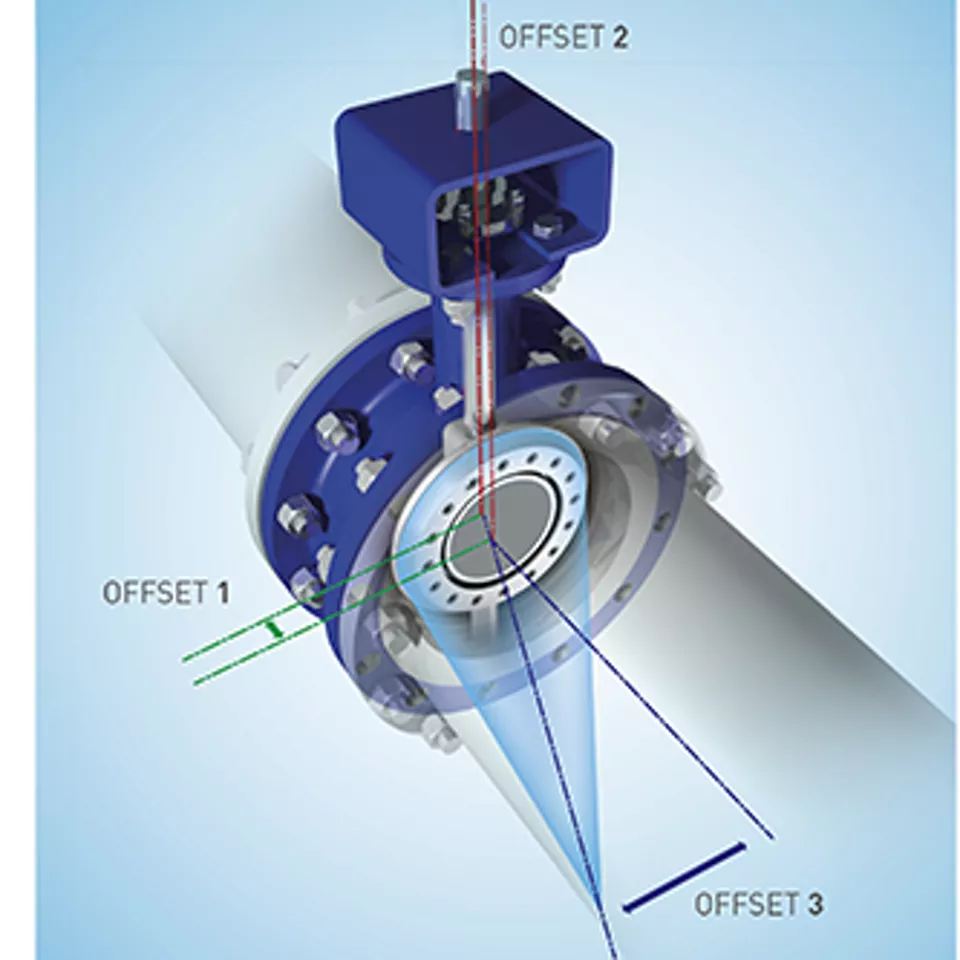

Válvulas de triple desviación

Internos

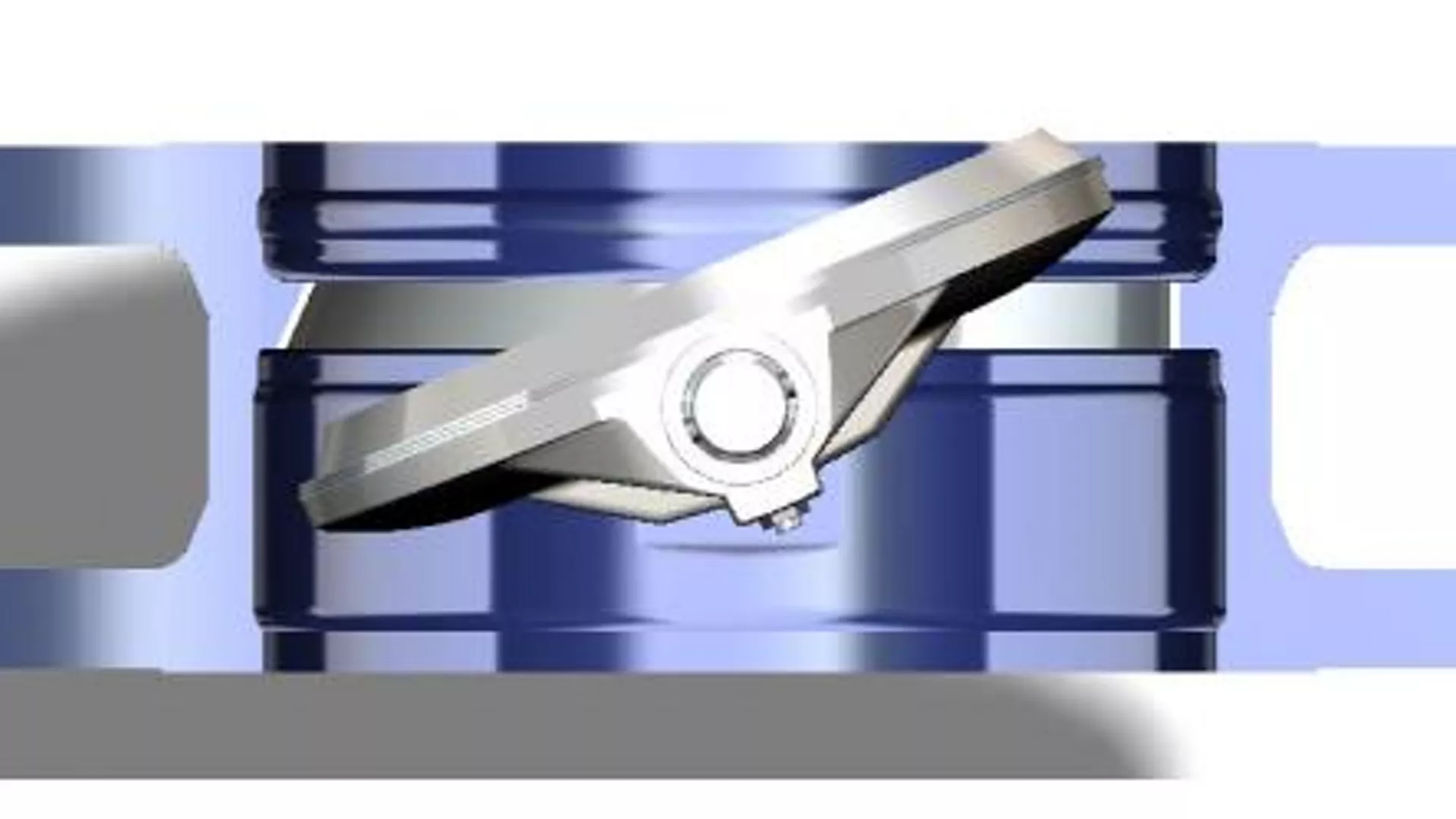

Las válvulas Vanessa comparten todas los mismos internos: una combinación de ángulos optimizados y, ejes y cojinetes robustos. Durante cuatro décadas, nuestros ingenieros desarrollaron cada uno de los componentes para maximizar la seguridad, mientras mantenían un diseño completamente simplificado y funcional:

• El eje de una sola pieza maximiza la robustez a un nivel inalcanzable con los ejes cortos utilizados comúnmente con válvulas de mariposa de baja presión.
• Los prensaestopas de empaque de dos piezas aumentan la seguridad y confiabilidad en cuanto a las emisiones fugitivas con el tiempo.
• El eje o conexión de disco está asegurado mediante llaves (no pasadores) para optimizar la transmisión del torque sin comprometer la totalidad del eje.

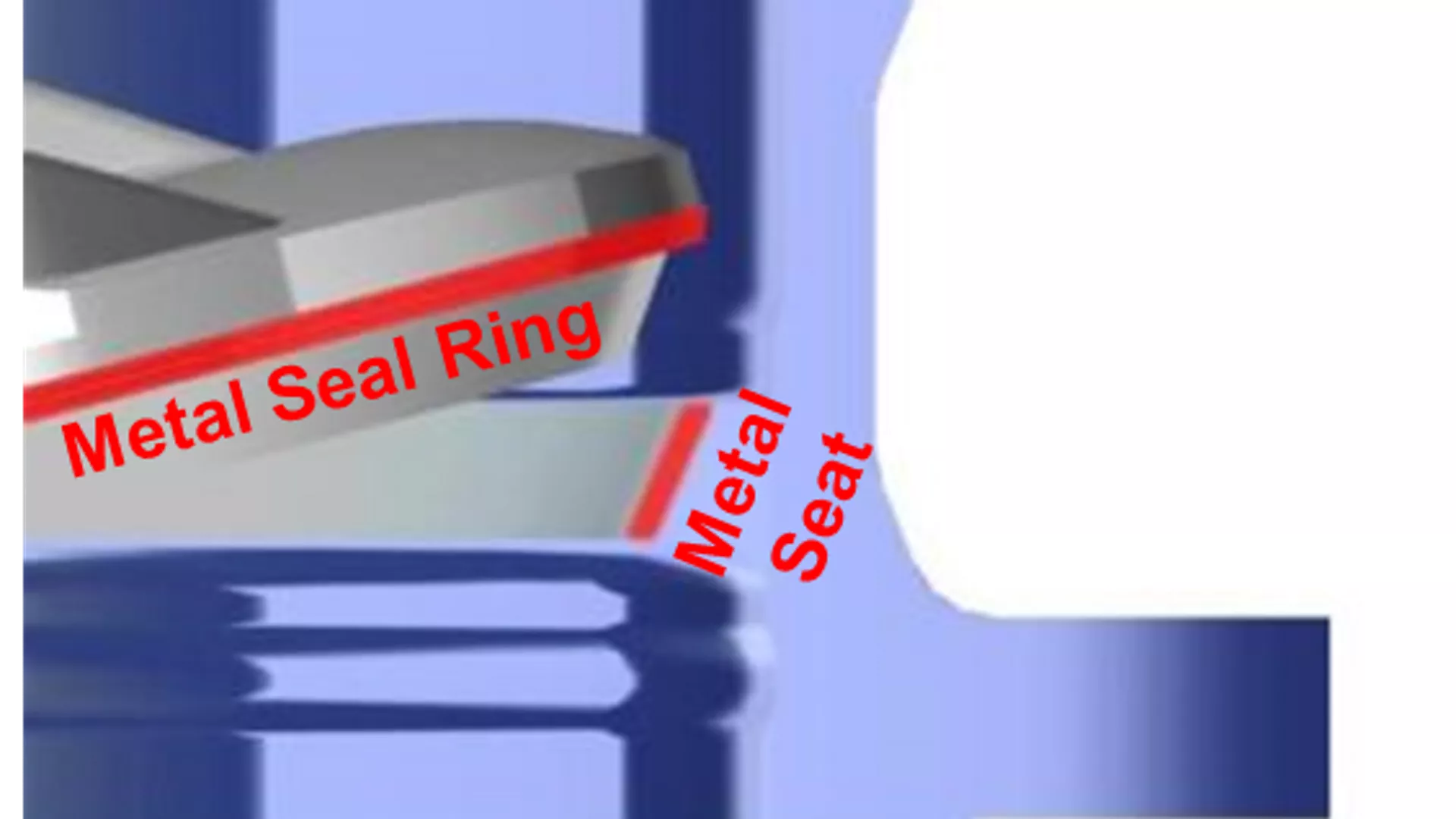

• El disco no es un elemento de sellado, sino simplemente un portador. En consistencia con el material del cuerpo, el disco puede exponerse al mismo nivel de abrasión y corrosión que el cuerpo de la válvula sin tener efectos negativos en el ajuste o al funcionamiento.
• Los cojinetes y cojinetes de empuje de alta resistencia están diseñados para resistir las cargas y el desgaste por alta presión.
  • Los protectores de cojinete de grafito estándares, reforzados, trenzados y flexibles eliminan el riesgo de entrada de partículas, aseguran una demanda constante al torque y mejoran la confiabilidad en general.
• Los dispositivos de retención internos y externos aseguran que el eje de una sola pieza a prueba de explosiones Vanessa es seguro para operar y se encuentra en cumplimiento total con la norma API 609.
• Las referencias de apertura o cierre del disco y el indicador de posición del disco externo simplifican los procedimientos de instalación o eliminación y cumplen con la norma API 609.

Características opcionales

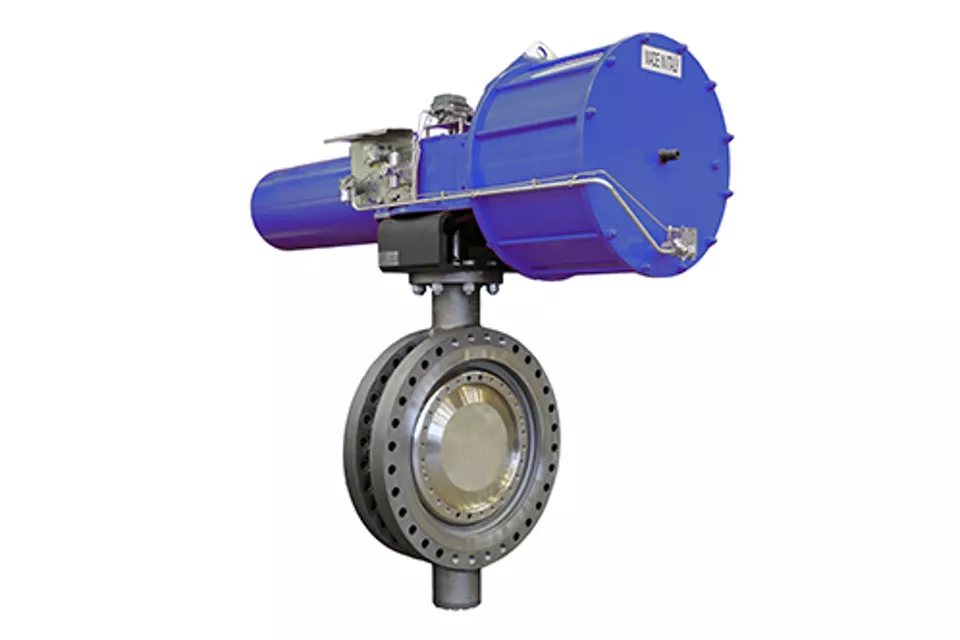

La configuración básica de la serie 30,000 se encuentra disponible con varias de las siguientes opciones:

• Un dispositivo de lavado de empaque que se agrega por lo general cada vez que el líquido represente riesgos elevados para la salud y la seguridad. A través de esta conexión se puede crear una cámara de presión o un punto de succión para eliminar o interceptar cualquier fuga.
• Un mecanismo de carga activa que minimiza la necesidad de ajustar el empaque cada vez que se usa la válvula en aplicaciones de trabajo pesado (incluidos los ciclos térmicos) o cuando no es práctico realizar mantenimiento del empaque.
• Cojinetes superiores e inferiores que pueden protegerse de un medio sucio o de polimerización/cristalización mediante  dispositivos de lavado   que crean una barrera gracias a una inyección de líquido claro, lo que brinda seguridad y confiabilidad adicional al funcionamiento.

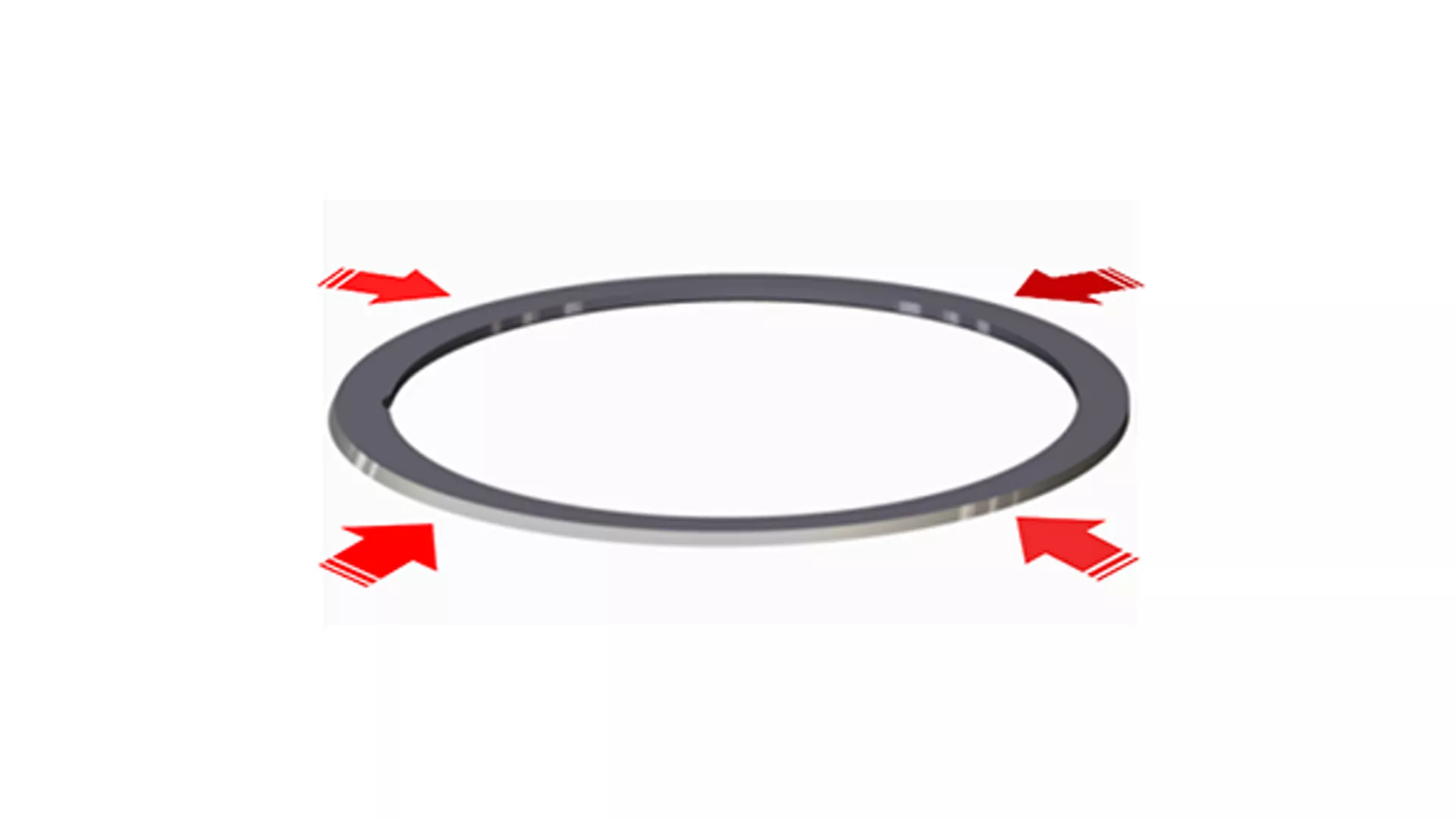

• Un  anillo del sello sólido (SSR) de metal de una pieza que se elige cada vez que la aplicación probablemente afecte la duración del anillo del sello laminado estándar. Los SSR son una característica estándar en las configuraciones para alta temperatura, criogénicas y para alta presión.

Configuración criogénica

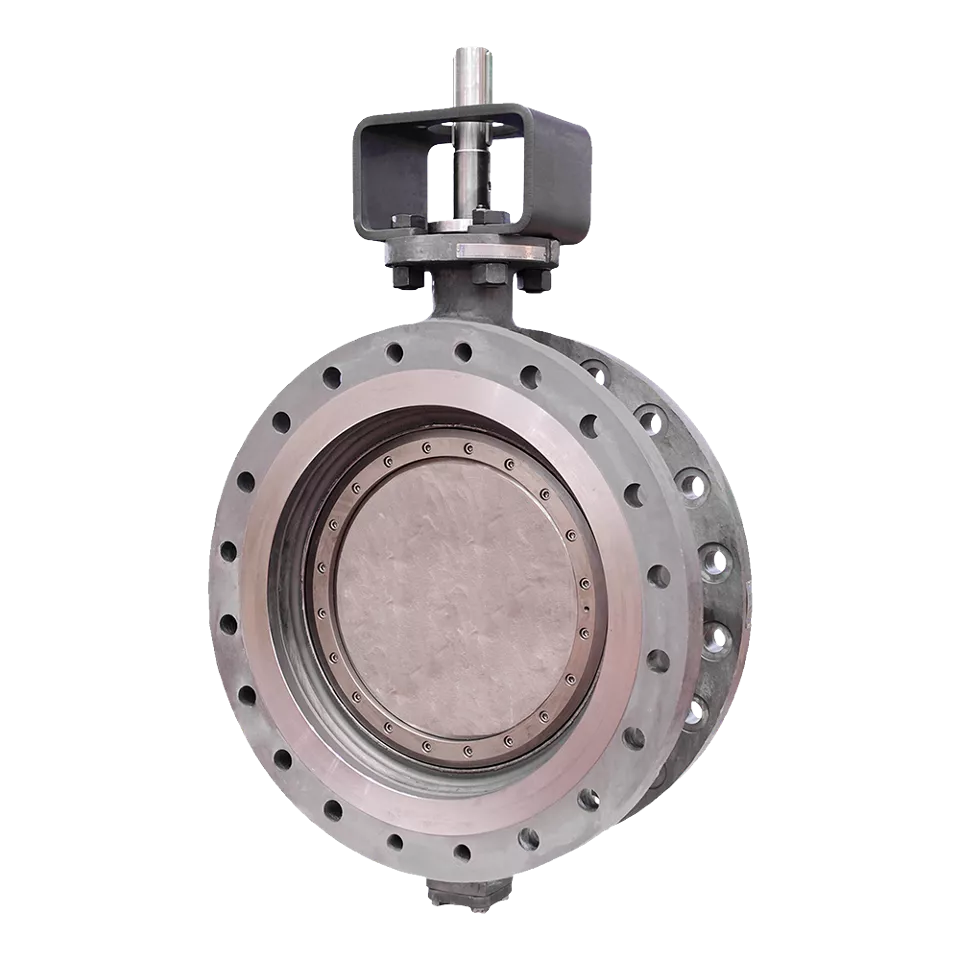

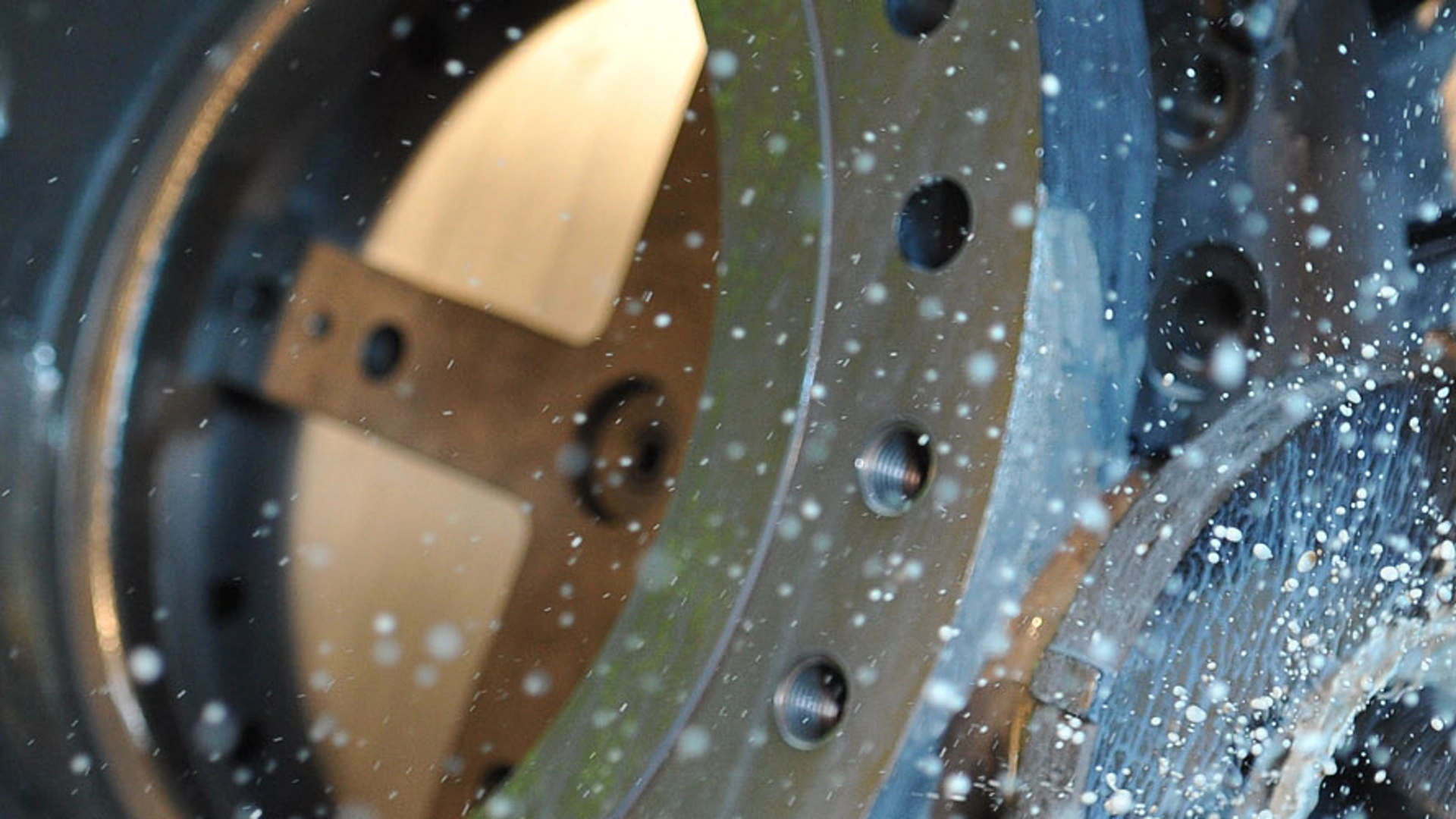

Nuestra configuración criogénica está diseñada para operar a temperaturas de hasta –254 °C (–425,2 °F). Las funciones que se detallan a continuación marcan la diferencia entre la línea Vanessa serie 30,000 de configuración criogénica y la de configuración básica:

• El anillo del sello de la línea Vanessa consta de una única pieza sólida hecha de Nitronic^® 50 (anillo de sello sólido), un material muy resistente a la corrosión, que preserva características mecánicas importantes a bajas temperaturas. Nitronic^® 50 también cuenta con un excepcional límite de elasticidad de aproximadamente el doble que otros aceros inoxidables de la serie 300 a temperatura ambiente.
• El bonete de extensión mantiene el empaque protegido de las temperaturas criogénicas de servicio de hasta -254 °C (-425,2 °F), cumpliendo con los requisitos de la norma BS6364 para aplicaciones sin cámara fría y las principales especificaciones para usuarios finales.
• Las válvulas criogénicas se encuentran disponibles en cuerpos con estilos de doble brida, orejada, soldadura a tope y entrada superior con soldadura a tope:
  • Cuerpo con doble brida
    La conexión de tuberías más utilizada: permite la mejor distribución de carga del empaque y el atornillado corto reduce el riesgo de estiramiento. El diseño de brida estandarizado también garantiza la unión segura de tuberías y, facilita el montaje y desmontaje de la línea. La válvula Vanessa viene con bridas que cumplen con las normas ASME y EN, e incluye diseños conformes con ASME VIII, sección 2, div.1.
  • Cuerpo soldado a tope
    Es la elección ideal cuando se deben reducir las conexiones bridadas, ya que su diseño permite un importante ahorro de costos iniciales. El cuerpo soldado a tope anula por completo la posibilidad de emisiones fugitivas a través de las uniones bridadas, inducidas por las tensiones de las tuberías adyacentes. Tal como sucede con todas las válvulas Vanessa, no se requiere mantenimiento periódico.
  • Cuerpo con oreja
    Diseño de brida única, más económico que el de doble brida, ya que requiere menos material. Con insertos roscados a ambos lados, se instala usando dos juegos de tornillos y sin tuercas. Según las prácticas habituales de la industria, los operadores tienden a evitar el uso de este estilo de cuerpo para diámetros superiores a NPS de 36 debido a las dificultades que entraña la instalación de la válvula.
  • Cuerpo con entrada superior soldada a tope
    Cuando es obligatorio realizar mantenimiento en la línea, su diseño facilita el acceso sin necesidad de retirar el cuerpo de la válvula de la línea. El interno completo de la válvula se puede quitar del cuerpo de la válvula y se puede acceder a las piezas de la válvula individuales con total seguridad. Esta característica permite reparar válvulas impredecibles y extraordinarias, lo que sería imposible, poco práctico o inseguro con diferentes diseños de la válvula. En general, el mantenimiento de una válvula Vanessa sigue siendo en gran medida innecesario durante todo el ciclo de vida útil del producto.

Nitronic^® es una marca registrada de AK Steel.

Configuración para temperatura elevada

Nuestra configuración para temperatura elevada está diseñada para operar a temperaturas de hasta 815 °C (1 500 °F). Las funciones que se detallan a continuación marcan la diferencia entre la línea Vanessa serie 30,000 de temperatura elevada y la de configuración básica:

• El anillo del sello de la línea Vanessa consta de una única pieza sólida hecha de distintos materiales según el cuerpo de la válvula. Esto asegura que no haya debilitación ni oxidación por grafito, mientras que permite que se apliquen tecnologías duras para responder a los riesgos de aplicación.
• El bonete de extensión atornillado mantiene el empaque protegido de temperaturas elevadas de servicio de hasta 815 °C (1 500 °F).
• Los cojinetes y el cojinete de empuje pueden endurecerse con Stellite^® u otros revestimientos para asegurar sus propiedades mecánicas y responder a los riesgos de aplicación.
• Todos los materiales, incluido el atornillado de disco se seleccionan para garantizar las propiedades mecánicas adecuadas en temperaturas elevadas y valores de expansión térmica constantes.

Stellite^® es una marca registrada de Deloro
