Principais benefícios do uso de instrumentos de nível magnéticos

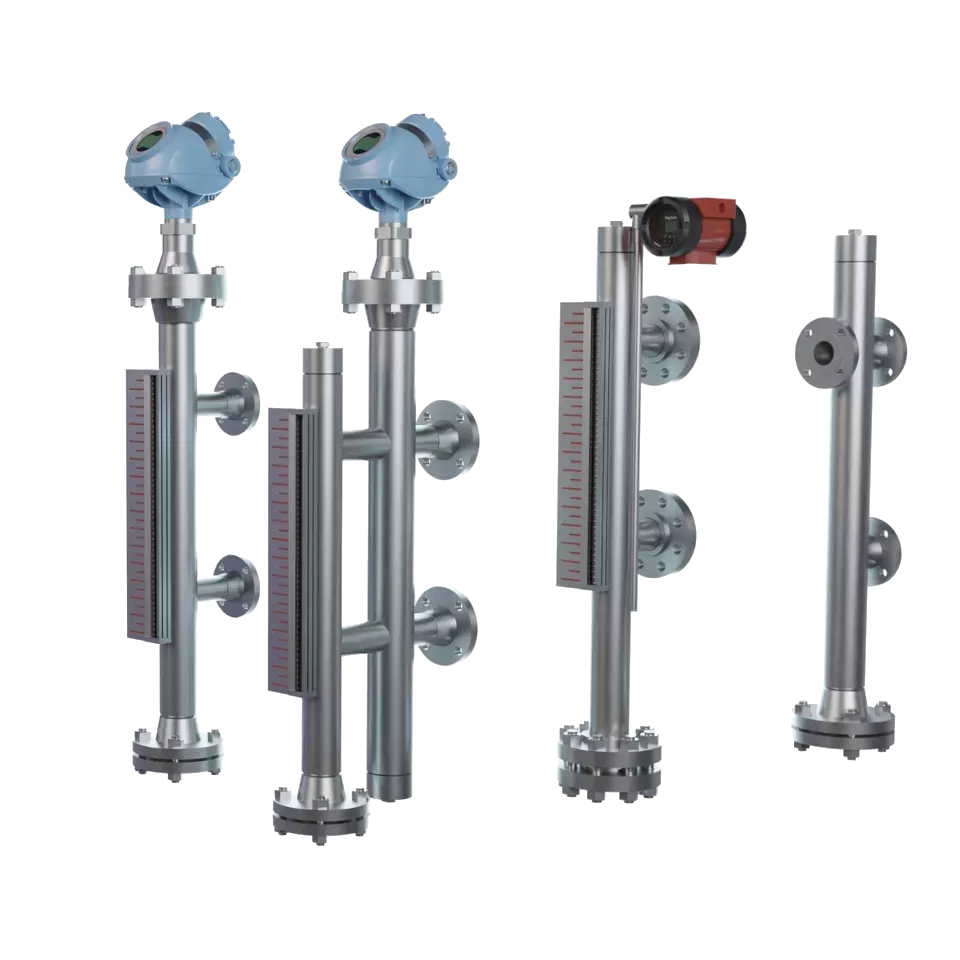

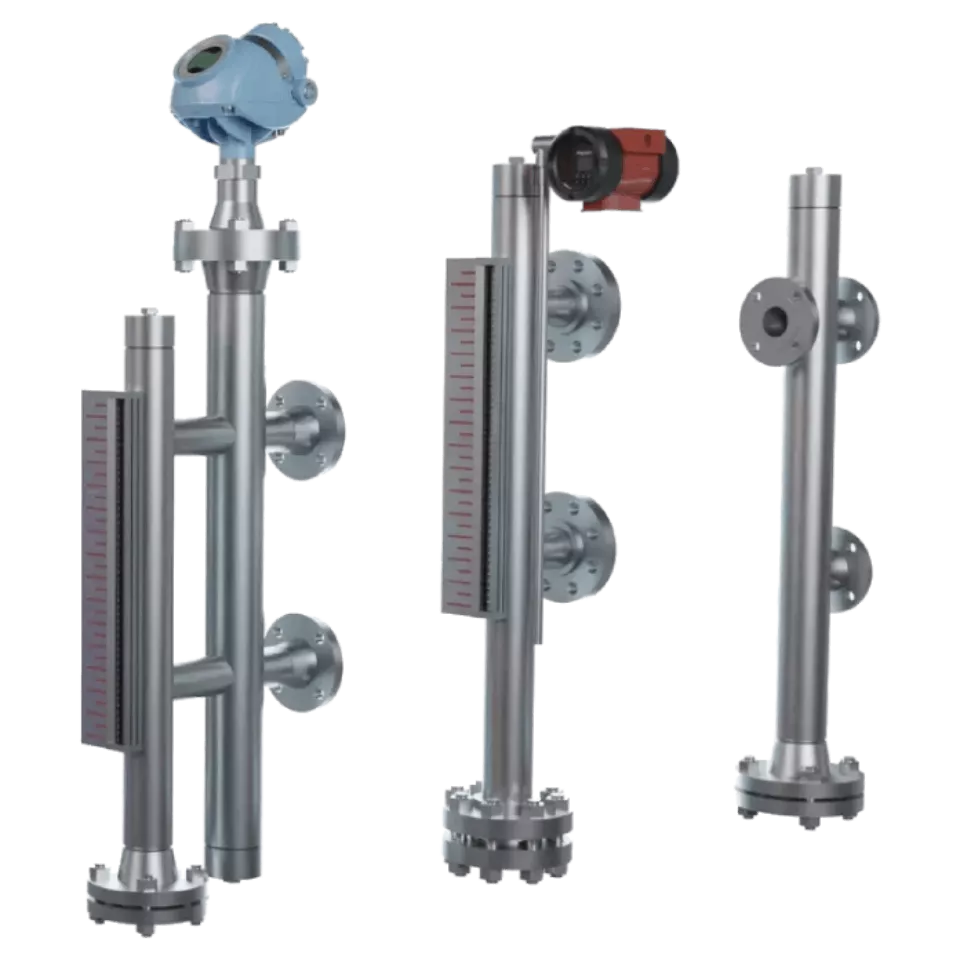

Medição de nível magnética
Indicadores de nível magnéticos, transmissores de nível magnéticos e câmaras de bypass fornecem uma medição de nível de líquido segura, confiável e não invasiva. Esta tecnologia usa uma boia e acoplamento magnético para fornecer uma indicação visual clara e saída eletrônica opcional para monitoramento contínuo.
Aplicações
Ideal para tanques e recipientes de processo em ambientes químicos, de petróleo e gás, farmacêuticos e industriais em geral.
Melhore a segurança e reduza os custos com instrumentos de nível magnéticos
Rosemount™ 9935 Câmara de bypass de nível
Tipo de medição e capacidade
Solução de montagem externa para instrumentação de nível
Otimizado para uso com radar de onda guiada
Precisão e desempenho
Alta precisão quando combinado com transmissores
Estabilidade de medição aprimorada
Instalação e integração
Montagem externa de instalação simplificada
Otimização do espaço ao redor do recipiente
Projetado para se acoplar com o Rosemount 5300 e outros transmissores
Visibilidade e interação com o usuário
Permite o uso de dispositivos de nível visuais e eletrônicos
Design e robustez mecânica
Design de câmara projetado
Construção robusta e durável
Flexibilidade de aplicações
Recursos versáteis de medição
Manutenção e diagnóstico
Eficiência de manutenção através de acesso externo
Rosemount™ 9930 Indicador de nível magnético
Tipo de medição e capacidade
Indicação de nível visual direta e não invasiva
Precisão e desempenho
Indicação de nível confiável e independente da alimentação
Instalação e integração
Montagem externa
Compatível com transmissores de nível e switches
Visibilidade e interação com o usuário
Indicação local de alta visibilidade
Design
Construção robusta e durável
Flexibilidade de aplicações
Recursos versáteis de medição
Manutenção e diagnóstico
Baixa manutenção, sem necessidade de calibração

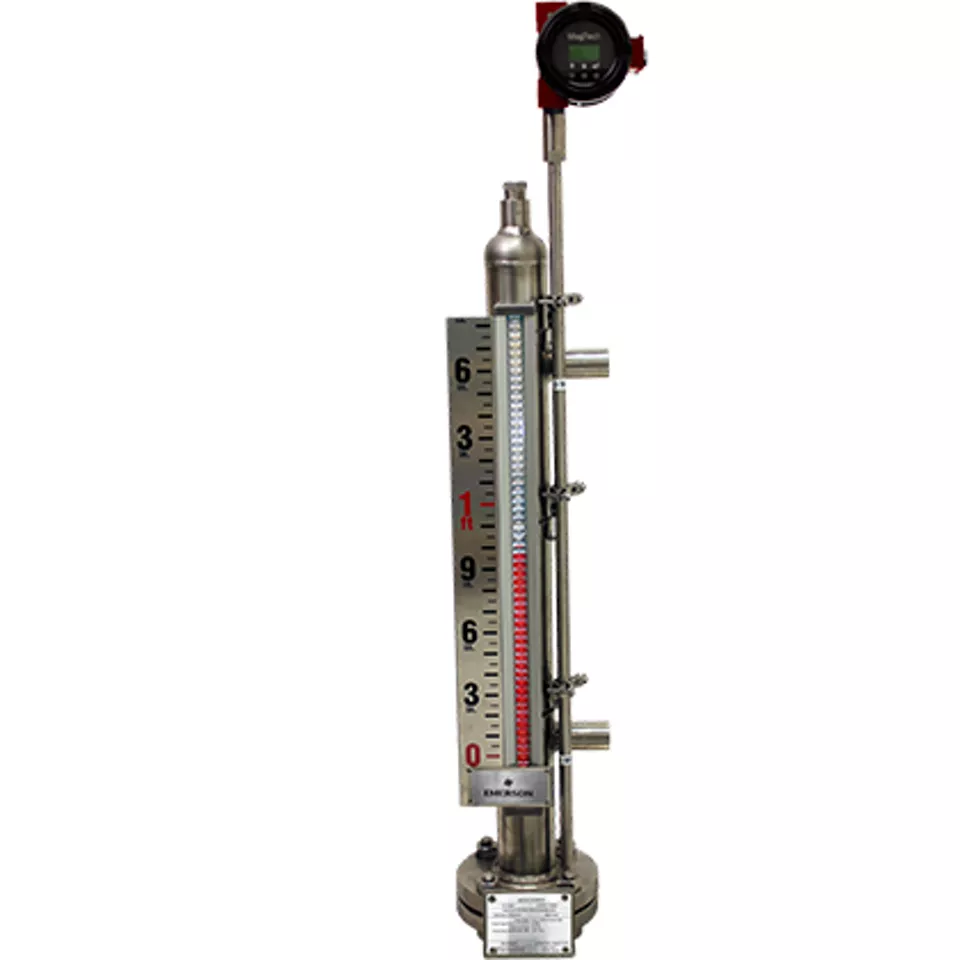

Transmissor de nível MLT Magtech™ - Magnetostritivo
Tipo de medição e capacidade
Medição de nível eletrônica contínua
Medição de nível dupla (nível e interface)
Precisão e desempenho
Alta precisão
Instalação e integração
Fácil integração com indicadores de nível magnéticos
Visibilidade e interação com o usuário
Saída eletrônica para sistemas de controle
Design
Construção robusta e durável
Flexibilidade de aplicações
Adequado para ambientes de processo exigentes
Manutenção e diagnóstico
Recursos de diagnóstico e gestão de ativos
Recursos
Perguntas frequentes
Encontre respostas para as perguntas frequentes sobre instrumentação de nível magnético
Os indicadores de nível magnéticos usam o princípio do acoplamento magnético. Uma boia contendo um ímã permanente se move para cima e para baixo com o nível do líquido dentro de uma câmara. Fora da câmara, um indicador visual, uma coluna de indicadores rotativos, responde ao ímã da boia, exibindo o nível com precisão sem contato direto com o fluido do processo.
Maior segurança: sem exposição direta do vidro aos fluidos do processo.
Baixa manutenção: não há peças móveis no indicador visual e os sistemas baseados em boia são duráveis.
Alta visibilidade: os indicadores podem ser lidos à distância.
Sistema vedado: ideal para ambientes perigosos ou pressurizados.
Personalizável: pode ser equipado com transmissores e switches para monitoramento remoto ou alarmes.
Sim. Os instrumentos de nível magnéticos são frequentemente preferidos para aplicações de alta pressão e alta temperatura, especialmente ao usar materiais como aço inoxidável ou ligas exóticas. Muitos instrumentos são classificados para pressões de até a classe ANSI 2500 e temperaturas de até 400 °C (752 °F) ou mais, dependendo da construção e da certificação.
Os instrumentos de nível magnéticos podem lidar com uma ampla gama de fluidos, incluindo:
Líquidos limpos
Produtos químicos corrosivos (com seleção adequada de material)
Líquidos viscosos ou sujos
Líquidos criogênicos e ferventes
Eles não são ideais para sólidos ou lamas muito espessas que podem impedir o movimento da boia.
Com certeza. A maioria dos indicadores de nível magnéticos modernos pode ser combinada com:
Transmissores de radar de onda guiada ou em cadeia para saída de nível contínua (4–20 mA, HART etc.)
Switches magnéticos para alarmes de nível alto/baixo
Displays digitais ou sistemas de controle para integração em redes SCADA/DCS da planta
Um indicador de nível magnético (MLI) usa uma boia com um ímã interno que sobe e desce com o nível do líquido. Este ímã interage com um indicador visual externo, fornecendo uma indicação visual clara e livre de manutenção do nível do fluido de processo localizado no tanque.
O Magtech MLT é um transmissor de nível magnetostritivo que fornece medição de nível contínua e de alta precisão. Ele pode ser montado de maneira externa ou diretamente no tanque ou na câmara de bypass. Um transmissor fornece um sinal digital ou de 4-20 mA para sistemas de controle e é combinado com um indicador de nível magnético que fornece a indicação local visual no tanque ou na câmara de bypass.
Sem exposição direta do vidro (mais segura do que visores)
Baixa manutenção e vida útil longa
Medição redundante quando combinado com radar ou transmissores
Indicação visual clara mesmo em ambientes adversos
Adequado para aplicações de alta temperatura e alta pressão
Sim, os MLIs podem ser combinados com radar de onda guiada, radar sem contato, ou transmissores magnetostritivos como o MLT para medição de nível aprimorada e redundante.
A Câmara de bypass Rosemount 9935 é uma câmara de alta integridade projetada para abrigar uma boia para uso com indicadores de nível magnéticos e transmissores. Ela garante uma medição segura e isolada em aplicações pressurizadas ou perigosas e suporta a integração com tecnologias por radar ou magnetostritivas.
